EKSMA 平凹柱面透镜
- 产品详情

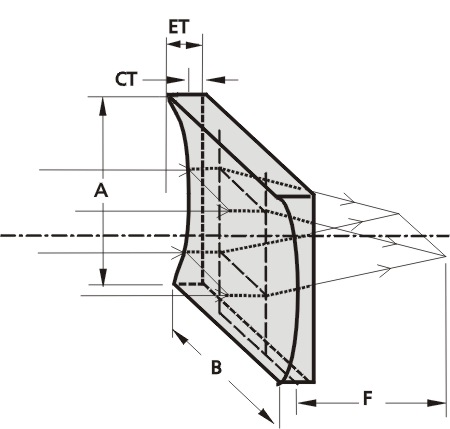

产品图片
描述
- 仅在一维方向扩展光束
- 非常适合扫描和投影应用
这些透镜用于激光扫描器、光谱学、染料激光器、声光器件、光学处理器以及其他类似应用。它们是实现二极管激光输出圆化的理想选择。此前关于平凸和平凹球面透镜在像差和共轭比方面的相关说明，同样适用于柱面透镜。
我们可为这些透镜提供多种增透膜选择。如需选择合适的增透膜，请参阅 COATINGS 章节。如有需要，我们可以提供定制切割、修边、镀膜或整套加工服务。
技术规格
| 参数 | 规格 |
|---|---|
| 材料 | BK7, UV FS |
| 表面质量 | 40-20 scratch & dig (MIL-PRF-13830B) |
| 通光孔径 | 90% of the diameter |
| 尺寸公差 | ±0.5 mm |
| 厚度公差 | ±0.5 mm |
| 表面不规则度 | 1 λ @ 633 nm |
| 近轴焦距：/ BK7 / UV FS | ±2% @ 546 nm / ±2% @ 355 nm |
订购型号 (variants)
| SKU | 名称(中文) | 规格 |
|---|---|---|
| 122-0105E | 平凹柱面透镜，N-BK7，f=-15 mm，R=-7.8 mm，CT=1.4 mm，ET=3.7 mm，12.7 mm | ROC=-7.8 mm; 边缘厚度=3.7 mm; 焦距=-15 mm; CT=1.4 mm; 尺寸 A=12.7 mm; 尺寸 B=12.7 mm; 材料=BK7; 组=BK7 Plano-Concave Cylindrical Lenses |
| 122-0110E | 平凹柱面透镜，N-BK7，f=-25 mm，R=-13.0 mm，CT=2 mm，ET=6 mm，19.1 mm，25.4 mm | ROC=-13.0 mm; 边缘厚度=6 mm; 焦距=-25 mm; CT=2 mm; 尺寸 A=19.1 mm; 尺寸 B=25.4 mm; 材料=BK7; 组=BK7 Plano-Concave Cylindrical Lenses |
| 122-0204E | 平凹柱面透镜，N-BK7，f=-50 mm，R=-25.9 mm，CT=2 mm，ET=5.2 mm，25.4 mm | ROC=-25.9 mm; 边缘厚度=5.2 mm; 焦距=-50 mm; CT=2 mm; 尺寸 A=25.4 mm; 尺寸 B=25.4 mm; 材料=BK7; 组=BK7 Plano-Concave Cylindrical Lenses |
| 122-0205E | 平凹柱面透镜，N-BK7，f=-50 mm，R=-25.9 mm，CT=2 mm，ET=5.2 mm，25.4 mm，50.8 mm | ROC=-25.9 mm; 边缘厚度=5.2 mm; 焦距=-50 mm; CT=2 mm; 尺寸 A=25.4 mm; 尺寸 B=50.8 mm; 材料=BK7; 组=BK7 Plano-Concave Cylindrical Lenses |
| 122-0209E | 平凹柱面透镜，N-BK7，f=-75 mm，R=-38.9 mm，CT=2 mm，ET=4.1 mm，25.4 mm | ROC=-38.9 mm; 边缘厚度=4.1 mm; 焦距=-75 mm; CT=2 mm; 尺寸 A=25.4 mm; 尺寸 B=25.4 mm; 材料=BK7; 组=BK7 Plano-Concave Cylindrical Lenses |
| 122-0210E | 平凹柱面透镜，N-BK7，f=-75 mm，R=-38.9 mm，CT=2 mm，ET=4.1 mm，25.4 mm，50.8 mm | ROC=-38.9 mm; 边缘厚度=4.1 mm; 焦距=-75 mm; CT=2 mm; 尺寸 A=25.4 mm; 尺寸 B=50.8 mm; 材料=BK7; 组=BK7 Plano-Concave Cylindrical Lenses |
| 122-0214E | 平凹柱面透镜，N-BK7，f=-100 mm，R=-51.9 mm，CT=2 mm，ET=3.5 mm，25.4 mm | ROC=-51.9 mm; 边缘厚度=3.5 mm; 焦距=-100 mm; CT=2 mm; 尺寸 A=25.4 mm; 尺寸 B=25.4 mm; 材料=BK7; 组=BK7 Plano-Concave Cylindrical Lenses |
| 122-0215E | 平凹柱面透镜，N-BK7，f=-100 mm，R=-51.9 mm，CT=2 mm，ET=3.5 mm，25.4 mm，50.8 mm | ROC=-51.9 mm; 边缘厚度=3.5 mm; 焦距=-100 mm; CT=2 mm; 尺寸 A=25.4 mm; 尺寸 B=50.8 mm; 材料=BK7; 组=BK7 Plano-Concave Cylindrical Lenses |
| 122-0219E | 平凹柱面透镜，N-BK7，f=-150 mm，R=-77.8 mm，CT=2 mm，ET=3 mm，25.4 mm | ROC=-77.8 mm; 边缘厚度=3 mm; 焦距=-150 mm; CT=2 mm; 尺寸 A=25.4 mm; 尺寸 B=25.4 mm; 材料=BK7; 组=BK7 Plano-Concave Cylindrical Lenses |
| 122-0220E | 平凹柱面透镜，N-BK7，f=-150 mm，R=-77.8 mm，CT=2 mm，ET=3 mm，25.4 mm，50.8 mm | ROC=-77.8 mm; 边缘厚度=3 mm; 焦距=-150 mm; CT=2 mm; 尺寸 A=25.4 mm; 尺寸 B=50.8 mm; 材料=BK7; 组=BK7 Plano-Concave Cylindrical Lenses |
| 122-0224E | 平凹柱面透镜，N-BK7，f=-200 mm，R=-103.7 mm，CT=2 mm，ET=2.8 mm，25.4 mm | ROC=-103.7 mm; 边缘厚度=2.8 mm; 焦距=-200 mm; CT=2 mm; 尺寸 A=25.4 mm; 尺寸 B=25.4 mm; 材料=BK7; 组=BK7 Plano-Concave Cylindrical Lenses |
| 122-0225E | 平凹柱面透镜，N-BK7，f=-200 mm，R=-103.7 mm，CT=2 mm，ET=2.8 mm，25.4 mm，50.8 mm | ROC=-103.7 mm; 边缘厚度=2.8 mm; 焦距=-200 mm; CT=2 mm; 尺寸 A=25.4 mm; 尺寸 B=50.8 mm; 材料=BK7; 组=BK7 Plano-Concave Cylindrical Lenses |
| 122-0226E | 平凹柱面透镜，N-BK7，f=-250 mm，R=-129.7 mm，CT=2 mm，ET=2.7 mm，25.4 mm | ROC=-129.7 mm; 边缘厚度=2.7 mm; 焦距=-250 mm; CT=2 mm; 尺寸 A=25.4 mm; 尺寸 B=25.4 mm; 材料=BK7; 组=BK7 Plano-Concave Cylindrical Lenses |
| 122-0227E | 平凹柱面透镜，N-BK7，f=-250 mm，R=-129.7 mm，CT=2 mm，ET=2.7 mm，25.4 mm，50.8 mm | ROC=-129.7 mm; 边缘厚度=2.7 mm; 焦距=-250 mm; CT=2 mm; 尺寸 A=25.4 mm; 尺寸 B=50.8 mm; 材料=BK7; 组=BK7 Plano-Concave Cylindrical Lenses |
| 122-0229E | 平凹柱面透镜，N-BK7，f=-300 mm，R=-155.6 mm，CT=2 mm，ET=2.5 mm，25.4 mm | ROC=-155.6 mm; 边缘厚度=2.5 mm; 焦距=-300 mm; CT=2 mm; 尺寸 A=25.4 mm; 尺寸 B=25.4 mm; 材料=BK7; 组=BK7 Plano-Concave Cylindrical Lenses |
| 122-0230E | 平凹柱面透镜，N-BK7，f=-300 mm，R=-155.6 mm，CT=2 mm，ET=2.5 mm，25.4 mm，50.8 mm | ROC=-155.6 mm; 边缘厚度=2.5 mm; 焦距=-300 mm; CT=2 mm; 尺寸 A=25.4 mm; 尺寸 B=50.8 mm; 材料=BK7; 组=BK7 Plano-Concave Cylindrical Lenses |
| 122-0234E | 平凹柱面透镜，N-BK7，f=-500 mm，R=-259.4 mm，CT=2 mm，ET=2.4 mm，25.4 mm | ROC=-259.4 mm; 边缘厚度=2.4 mm; 焦距=-500 mm; CT=2 mm; 尺寸 A=25.4 mm; 尺寸 B=25.4 mm; 材料=BK7; 组=BK7 Plano-Concave Cylindrical Lenses |
| 122-0235E | 平凹柱面透镜，N-BK7，f=-500 mm，R=-259.4 mm，CT=2 mm，ET=2.4 mm，25.4 mm，50.8 mm | ROC=-259.4 mm; 边缘厚度=2.4 mm; 焦距=-500 mm; CT=2 mm; 尺寸 A=25.4 mm; 尺寸 B=50.8 mm; 材料=BK7; 组=BK7 Plano-Concave Cylindrical Lenses |
| 122-1104E | 平凹柱面透镜，紫外熔融石英，f=-15 mm，R=-7.1 mm，CT=2 mm，ET=4.9 mm，12.7 mm | ROC=-7.1 mm; 边缘厚度=4.9 mm; 焦距=-15 mm; CT=2 mm; 尺寸 A=12.7 mm; 尺寸 B=12.7 mm; 材料=UVFS; 组=紫外熔石英平凹柱面透镜 |
| 122-1105E | 平凹柱面透镜，紫外熔融石英，f=-25 mm，R=-11.9 mm，CT=3 mm，ET=8 mm，19.1 mm，25.4 mm | ROC=-11.9 mm; 边缘厚度=8 mm; 焦距=-25 mm; CT=3 mm; 尺寸 A=19.1 mm; 尺寸 B=25.4 mm; 材料=UVFS; 组=紫外熔石英平凹柱面透镜 |
| 122-1201E | 平凹柱面透镜，紫外熔融石英，f=-30 mm，R=-14.3 mm，CT=2.5 mm，ET=10 mm，25.4 mm | ROC=-14.3 mm; 边缘厚度=10 mm; 焦距=-30 mm; CT=2.5 mm; 尺寸 A=25.4 mm; 尺寸 B=25.4 mm; 材料=UVFS; 组=紫外熔石英平凹柱面透镜 |
| 122-1204E | 平凹柱面透镜，紫外熔融石英，f=-50 mm，R=-23.8 mm，CT=3.5 mm，ET=7.1 mm，25.4 mm | ROC=-23.8 mm; 边缘厚度=7.1 mm; 焦距=-50 mm; CT=3.5 mm; 尺寸 A=25.4 mm; 尺寸 B=25.4 mm; 材料=UVFS; 组=紫外熔石英平凹柱面透镜 |
| 122-1205E | 平凹柱面透镜，紫外熔融石英，f=-50 mm，R=-23.8 mm，CT=3.5 mm，ET=7.1 mm，25.4 mm，50.8 mm | ROC=-23.8 mm; 边缘厚度=7.1 mm; 焦距=-50 mm; CT=3.5 mm; 尺寸 A=25.4 mm; 尺寸 B=50.8 mm; 材料=UVFS; 组=紫外熔石英平凹柱面透镜 |
| 122-1209E | 平凹柱面透镜，紫外熔融石英，f=-75 mm，R=-35.7 mm，CT=3.3 mm，ET=5.6 mm，25.4 mm | ROC=-35.7 mm; 边缘厚度=5.6 mm; 焦距=-75 mm; CT=3.3 mm; 尺寸 A=25.4 mm; 尺寸 B=25.4 mm; 材料=UVFS; 组=紫外熔石英平凹柱面透镜 |
| 122-1210E | 平凹柱面透镜，紫外熔融石英，f=-75 mm，R=-35.7 mm，CT=3.3 mm，ET=5.6 mm，25.4 mm，50.8 mm | ROC=-35.7 mm; 边缘厚度=5.6 mm; 焦距=-75 mm; CT=3.3 mm; 尺寸 A=25.4 mm; 尺寸 B=50.8 mm; 材料=UVFS; 组=紫外熔石英平凹柱面透镜 |
| 122-1214E | 平凹柱面透镜，紫外熔融石英，f=-100 mm，R=-47.6 mm，CT=3 mm，ET=4.7 mm，25.4 mm | ROC=-47.6 mm; 边缘厚度=4.7 mm; 焦距=-100 mm; CT=3 mm; 尺寸 A=25.4 mm; 尺寸 B=25.4 mm; 材料=UVFS; 组=紫外熔石英平凹柱面透镜 |
| 122-1215E | 平凹柱面透镜，紫外熔融石英，f=-100 mm，R=-47.6 mm，CT=3 mm，ET=4.7 mm，25.4 mm，50.8 mm | ROC=-47.6 mm; 边缘厚度=4.7 mm; 焦距=-100 mm; CT=3 mm; 尺寸 A=25.4 mm; 尺寸 B=50.8 mm; 材料=UVFS; 组=紫外熔石英平凹柱面透镜 |
| 122-1219E | 平凹柱面透镜，紫外熔融石英，f=-150 mm，R=-71.3 mm，CT=3 mm，ET=4.1 mm，25.4 mm | ROC=-71.3 mm; 边缘厚度=4.1 mm; 焦距=-150 mm; CT=3 mm; 尺寸 A=25.4 mm; 尺寸 B=25.4 mm; 材料=UVFS; 组=紫外熔石英平凹柱面透镜 |
| 122-1220E | 平凹柱面透镜，紫外熔融石英，f=-150 mm，R=-71.3 mm，CT=3 mm，ET=4.1 mm，25.4 mm，50.8 mm | ROC=-71.3 mm; 边缘厚度=4.1 mm; 焦距=-150 mm; CT=3 mm; 尺寸 A=25.4 mm; 尺寸 B=50.8 mm; 材料=UVFS; 组=紫外熔石英平凹柱面透镜 |
| 122-1224E | 平凹柱面透镜，紫外熔融石英，f=-200 mm，R=-95.1 mm，CT=3.8 mm，ET=4.6 mm，25.4 mm | ROC=-95.1 mm; 边缘厚度=4.6 mm; 焦距=-200 mm; CT=3.8 mm; 尺寸 A=25.4 mm; 尺寸 B=25.4 mm; 材料=UVFS; 组=紫外熔石英平凹柱面透镜 |
| 122-1225E | 平凹柱面透镜，紫外熔融石英，f=-200 mm，R=-95.1 mm，CT=3.8 mm，ET=4.6 mm，25.4 mm，50.8 mm | ROC=-95.1 mm; 边缘厚度=4.6 mm; 焦距=-200 mm; CT=3.8 mm; 尺寸 A=25.4 mm; 尺寸 B=50.8 mm; 材料=UVFS; 组=紫外熔石英平凹柱面透镜 |
| 122-1229E | 平凹柱面透镜，紫外熔融石英，f=-300 mm，R=-142.7 mm，CT=3.5 mm，ET=4.1 mm，25.4 mm | ROC=-142.7 mm; 边缘厚度=4.1 mm; 焦距=-300 mm; CT=3.5 mm; 尺寸 A=25.4 mm; 尺寸 B=25.4 mm; 材料=UVFS; 组=紫外熔石英平凹柱面透镜 |
| 122-1230E | 平凹柱面透镜，紫外熔融石英，f=-300 mm，R=-142.7 mm，CT=3.5 mm，ET=4.1 mm，25.4 mm，50.8 mm | ROC=-142.7 mm; 边缘厚度=4.1 mm; 焦距=-300 mm; CT=3.5 mm; 尺寸 A=25.4 mm; 尺寸 B=50.8 mm; 材料=UVFS; 组=紫外熔石英平凹柱面透镜 |
| 122-1234E | 平凹柱面透镜，紫外熔融石英，f=-500 mm，R=-237.8 mm，CT=3.5 mm，ET=3.8 mm，25.4 mm | ROC=-237.8 mm; 边缘厚度=3.8 mm; 焦距=-500 mm; CT=3.5 mm; 尺寸 A=25.4 mm; 尺寸 B=25.4 mm; 材料=UVFS; 组=紫外熔石英平凹柱面透镜 |
| 122-1235E | 平凹柱面透镜，紫外熔融石英，f=-500 mm，R=-237.8 mm，CT=3.5 mm，ET=3.8 mm，25.4 mm，50.8 mm | ROC=-237.8 mm; 边缘厚度=3.8 mm; 焦距=-500 mm; CT=3.5 mm; 尺寸 A=25.4 mm; 尺寸 B=50.8 mm; 材料=UVFS; 组=紫外熔石英平凹柱面透镜 |
