EKSMA 氟化钡(BaF2)透镜
- 产品详情
产品图片
描述

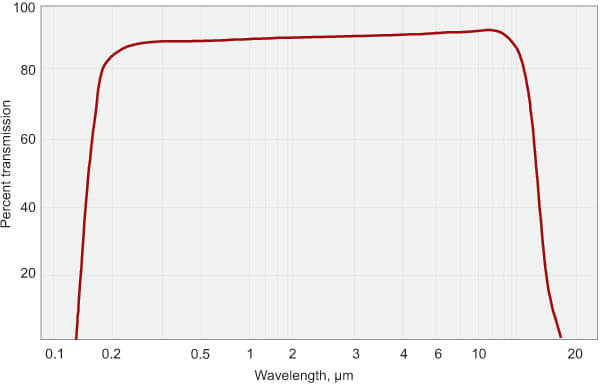

- 有效透射范围覆盖 0.265-10 µm
- 在本目录所列氟化物中抗高能辐射性能理想
氟化钡（BaF₂）用于透射范围从紫外到红外的光学窗口、棱镜和透镜，可用作红外激光窗口或透镜。BaF₂ 推荐用于需要高辐射抵抗能力的真空紫外窗口。BaF₂ 的溶解度低于 LiF，但相对高于 MgF₂ 和 CaF₂。
技术规格
规格
| 参数 | 规格 |
|---|---|
| 材料 | BaF₂ |
| 表面质量 | 60-40 scratch & dig (MIL-PRF-13830B) |
| 通光孔径 | 90% of diameter |
| 直径公差 | +0.0, -0.5 mm |
| 焦距 | +-2%@3 µm |
| 表面不规则度 | λ / 4 @ 633 nm |
| 定心 | 3 arcmin |
物理特性
| 参数 | 规格 |
|---|---|
| 晶体类型 | 立方 |
| 密度，g / cm³ | 4.89 |
| 熔点，°C | 1386 |
| 折射率 @ 0.265 µm | n = 1.51217 |
| 折射率 @ 10.3 µm | n = 1.39636 |
| 透过范围，µm | 0.15-12 |
分类
| 参数 | 规格 | |
|---|---|---|
| 波长 | UV\ | IR |
订购型号 (variants)
| SKU | 名称(中文) | 规格 |
|---|---|---|
| 541-7105 | BaF₂透镜，Ø12.7 mm，f=25 mm，平凸 | 焦距=25 mm; 直径=ø 12.7 mm; 类型=平凸 |
| 541-7204 | BaF₂透镜，Ø25.4 mm，f=40 mm，平凸 | 焦距=40 mm; 直径=ø 25.4 mm; 类型=平凸 |
| 541-7205 | BaF₂透镜，Ø25.4 mm，f=50 mm，平凸 | 焦距=50 mm; 直径=ø 25.4 mm; 类型=平凸 |
| 541-7207 | BaF₂透镜，Ø25.4 mm，f=75 mm，平凸 | 焦距=75 mm; 直径=ø 25.4 mm; 类型=平凸 |
| 541-7210 | BaF₂透镜，Ø25.4 mm，f=100 mm，平凸 | 焦距=100 mm; 直径=ø 25.4 mm; 类型=平凸 |
| 541-7212 | BaF₂透镜，Ø25.4 mm，f=125 mm，平凸 | 焦距=125 mm; 直径=ø 25.4 mm; 类型=平凸 |
| 541-7213 | BaF₂透镜，Ø25.4 mm，f=150 mm，平凸 | 焦距=150 mm; 直径=ø 25.4 mm; 类型=平凸 |
| 541-7214 | BaF₂透镜，Ø25.4 mm，f=200 mm，平凸 | 焦距=200 mm; 直径=ø 25.4 mm; 类型=平凸 |
| 541-7225 | BaF₂透镜，Ø25.4 mm，f=250 mm，平凸 | 焦距=250 mm; 直径=ø 25.4 mm; 类型=平凸 |
| 541-7230 | BaF₂透镜，Ø25.4 mm，f=300 mm，平凸 | 焦距=300 mm; 直径=ø 25.4 mm; 类型=平凸 |
| 541-7240 | BaF₂透镜，Ø25.4 mm，f=400 mm，平凸 | 焦距=400 mm; 直径=ø 25.4 mm; 类型=平凸 |
| 541-7250 | BaF₂透镜，Ø25.4 mm，f=1000 mm，平凸 | 焦距=1000 mm; 直径=ø 25.4 mm; 类型=平凸 |
| 541-7275 | BaF₂透镜，Ø25.4 mm，f=750 mm，平凸 | 焦距=750 mm; 直径=ø 25.4 mm; 类型=平凸 |
| 542-7105 | BaF₂透镜，Ø12.7 mm，f=-25 mm，平凹 | 焦距=-25 mm; 直径=ø 12.7 mm; 类型=平凹 |
| 542-7205 | BaF₂透镜，Ø25.4 mm，f=-50 mm，平凹 | 焦距=-50 mm; 直径=ø 25.4 mm; 类型=平凹 |
| 542-7207 | BaF₂透镜，Ø25.4 mm，f=-75 mm，平凹 | 焦距=-75 mm; 直径=ø 25.4 mm; 类型=平凹 |
| 542-7210 | BaF₂透镜，Ø25.4 mm，f=-100 mm，平凹 | 焦距=-100 mm; 直径=ø 25.4 mm; 类型=平凹 |
| 542-7225 | BaF₂透镜，Ø25.4 mm，f=-250 mm，平凹 | 焦距=-250 mm; 直径=ø 25.4 mm; 类型=平凹 |
| 542-7250 | BaF₂透镜，Ø25.4 mm，f=-1000 mm，平凹 | 焦距=-1000 mm; 直径=ø 25.4 mm; 类型=平凹 |
| 542-7270 | BaF₂透镜，Ø25.4 mm，f=-2000 mm，平凹 | 焦距=-2000 mm; 直径=ø 25.4 mm; 类型=平凹 |
