EKSMA 紫外熔石英双凸透镜

  • 产品详情

产品图片

biconvex_lens

830_0010_lens

描述

  • 具有正焦距
  • 会聚入射光
  • 可形成实像和虚像
  • 在单元共轭比下可尽量减小球差并消除彗差和畸变

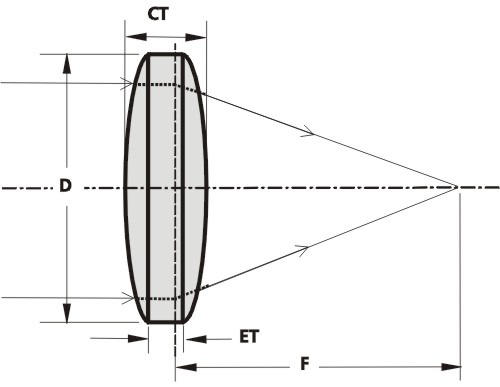

双凸透镜都是对称的，两侧具有相等的曲率半径。建议将其用于实物的虚像成像，以及正共轭比从 0.2 到 5 的范围。对于该范围之外的共轭比，平凸透镜通常更为合适。双凸透镜可用作放大镜、物镜以及某些聚光系统。

由于双凸透镜的两个表面对光焦度都有贡献，因此其焦距比直径和表面曲率半径相同的平凸透镜更短。

透镜可提供镀膜。如需镀膜，请参阅 COATINGS 章节。如需订购镀膜透镜，请在您的 request 中注明透镜编码和镀膜编码。如有需要，我们还可提供定制切割、磨边、镀膜或整套加工服务。

如需订购一系列不同焦距的透镜，请查看我们的 UV FS lens kit 产品。

技术规格

参数规格
材料紫外熔石英
表面质量40-20 scratch & dig
通光孔径90% of the diameter
直径公差+0.00, -0.12 mm
厚度公差±0.2 mm
表面不规则度λ / 8 @ 633 nm
同心度3 arcmin
近轴焦距±2% @ 355 nm

订购型号 (variants)

SKU名称(中文)规格
111-1104E紫外熔融石英双凸透镜，Ø12.7 mm，f=12.7 mm，R=11.0 mm，CT=6 mm，ET=2 mmROC=11.0 mm; 边缘厚度=2 mm; CT=6 mm; 焦距=12.7 mm; 直径=12.7 mm; 组=Size: dia 12.7 mm
111-1108E紫外熔融石英双凸透镜，Ø12.7 mm，f=25 mm，R=23.2 mm，CT=3.5 mm，ET=1.7 mmROC=23.2 mm; 边缘厚度=1.7 mm; CT=3.5 mm; 焦距=25 mm; 直径=12.7 mm; 组=Size: dia 12.7 mm
111-1114E紫外熔融石英双凸透镜，Ø12.7 mm，f=50 mm，R=47.1 mm，CT=3 mm，ET=2.1 mmROC=47.1 mm; 边缘厚度=2.1 mm; CT=3 mm; 焦距=50 mm; 直径=12.7 mm; 组=Size: dia 12.7 mm
111-1118E紫外熔融石英双凸透镜，Ø12.7 mm，f=75 mm，R=71.0 mm，CT=2.5 mm，ET=1.9 mmROC=71.0 mm; 边缘厚度=1.9 mm; CT=2.5 mm; 焦距=75 mm; 直径=12.7 mm; 组=Size: dia 12.7 mm
111-1122E紫外熔融石英双凸透镜，Ø12.7 mm，f=100 mm，R=94.8 mm，CT=2.3 mm，ET=1.9 mmROC=94.8 mm; 边缘厚度=1.9 mm; CT=2.3 mm; 焦距=100 mm; 直径=12.7 mm; 组=Size: dia 12.7 mm
111-1126E紫外熔融石英双凸透镜，Ø12.7 mm，f=150 mm，R=142.5 mm，CT=2.2 mm，ET=1.9 mmROC=142.5 mm; 边缘厚度=1.9 mm; CT=2.2 mm; 焦距=150 mm; 直径=12.7 mm; 组=Size: dia 12.7 mm
111-1204E紫外熔融石英双凸透镜，Ø25.4 mm，f=25 mm，R=22.1 mm，CT=10 mm，ET=2 mmROC=22.1 mm; 边缘厚度=2 mm; CT=10 mm; 焦距=25 mm; 直径=25.4 mm; 组=Size: dia 25.4 mm
111-1207E紫外熔融石英双凸透镜，Ø25.4 mm，f=40 mm，R=36.9 mm，CT=7.1 mm，ET=2.6 mmROC=36.9 mm; 边缘厚度=2.6 mm; CT=7.1 mm; 焦距=40 mm; 直径=25.4 mm; 组=Size: dia 25.4 mm
111-1210E紫外熔融石英双凸透镜，Ø25.4 mm，f=50 mm，R=46.6 mm，CT=6 mm，ET=2.5 mmROC=46.6 mm; 边缘厚度=2.5 mm; CT=6 mm; 焦距=50 mm; 直径=25.4 mm; 组=Size: dia 25.4 mm
111-1214E紫外熔融石英双凸透镜，Ø25.4 mm，f=75 mm，R=70.8 mm，CT=4 mm，ET=1.7 mmROC=70.8 mm; 边缘厚度=1.7 mm; CT=4 mm; 焦距=75 mm; 直径=25.4 mm; 组=Size: dia 25.4 mm
111-1218E紫外熔融石英双凸透镜，Ø25.4 mm，f=100 mm，R=94.6 mm，CT=4 mm，ET=2.3 mmROC=94.6 mm; 边缘厚度=2.3 mm; CT=4 mm; 焦距=100 mm; 直径=25.4 mm; 组=Size: dia 25.4 mm
111-1222E紫外熔融石英双凸透镜，Ø25.4 mm，f=150 mm，R=142.3 mm，CT=3.2 mm，ET=2.1 mmROC=142.3 mm; 边缘厚度=2.1 mm; CT=3.2 mm; 焦距=150 mm; 直径=25.4 mm; 组=Size: dia 25.4 mm
111-1226E紫外熔融石英双凸透镜，Ø25.4 mm，f=200 mm，R=189.9 mm，CT=3 mm，ET=2.1 mmROC=189.9 mm; 边缘厚度=2.1 mm; CT=3 mm; 焦距=200 mm; 直径=25.4 mm; 组=Size: dia 25.4 mm
111-1230E紫外熔融石英双凸透镜，Ø25.4 mm，f=250 mm，R=237.6 mm，CT=3 mm，ET=2.3 mmROC=237.6 mm; 边缘厚度=2.3 mm; CT=3 mm; 焦距=250 mm; 直径=25.4 mm; 组=Size: dia 25.4 mm
111-1234E紫外熔融石英双凸透镜，Ø25.4 mm，f=300 mm，R=285.2 mm，CT=3 mm，ET=2.4 mmROC=285.2 mm; 边缘厚度=2.4 mm; CT=3 mm; 焦距=300 mm; 直径=25.4 mm; 组=Size: dia 25.4 mm
111-1238E紫外熔融石英双凸透镜，Ø25.4 mm，f=400 mm，R=380.4 mm，CT=3 mm，ET=2.6 mmROC=380.4 mm; 边缘厚度=2.6 mm; CT=3 mm; 焦距=400 mm; 直径=25.4 mm; 组=Size: dia 25.4 mm
111-1240E紫外熔融石英双凸透镜，Ø25.4 mm，f=500 mm，R=475.6 mm，CT=3 mm，ET=2.7 mmROC=475.6 mm; 边缘厚度=2.7 mm; CT=3 mm; 焦距=500 mm; 直径=25.4 mm; 组=Size: dia 25.4 mm
111-1250E紫外熔融石英双凸透镜，Ø25.4 mm，f=750 mm，R=713.6 mm，CT=3 mm，ET=2.8 mmROC=713.6 mm; 边缘厚度=2.8 mm; CT=3 mm; 焦距=750 mm; 直径=25.4 mm; 组=Size: dia 25.4 mm
111-1260E紫外熔融石英双凸透镜，Ø25.4 mm，f=1000 mm，R=951.7 mm，CT=3 mm，ET=2.8 mmROC=951.7 mm; 边缘厚度=2.8 mm; CT=3 mm; 焦距=1000 mm; 直径=25.4 mm; 组=Size: dia 25.4 mm
111-1404E紫外熔融石英双凸透镜，Ø38.1 mm，f=50 mm，R=45.8 mm，CT=11 mm，ET=2.7 mmROC=45.8 mm; 边缘厚度=2.7 mm; CT=11 mm; 焦距=50 mm; 直径=38.1 mm; 组=Size: dia 38.1 mm
111-1410E紫外熔融石英双凸透镜，Ø38.1 mm，f=100 mm，R=94.4 mm，CT=5 mm，ET=1.1 mmROC=94.4 mm; 边缘厚度=1.1 mm; CT=5 mm; 焦距=100 mm; 直径=38.1 mm; 组=Size: dia 38.1 mm
111-1414E紫外熔融石英双凸透镜，Ø38.1 mm，f=150 mm，R=142.0 mm，CT=5 mm，ET=2.4 mmROC=142.0 mm; 边缘厚度=2.4 mm; CT=5 mm; 焦距=150 mm; 直径=38.1 mm; 组=Size: dia 38.1 mm
111-1418E紫外熔融石英双凸透镜，Ø38.1 mm，f=200 mm，R=189.6 mm，CT=5 mm，ET=3.1 mmROC=189.6 mm; 边缘厚度=3.1 mm; CT=5 mm; 焦距=200 mm; 直径=38.1 mm; 组=Size: dia 38.1 mm
111-1422E紫外熔融石英双凸透镜，Ø38.1 mm，f=250 mm，R=237.4 mm，CT=4 mm，ET=2.5 mmROC=237.4 mm; 边缘厚度=2.5 mm; CT=4 mm; 焦距=250 mm; 直径=38.1 mm; 组=Size: dia 38.1 mm
111-1426E紫外熔融石英双凸透镜，Ø38.1 mm，f=300 mm，R=284.8 mm，CT=5 mm，ET=3.7 mmROC=284.8 mm; 边缘厚度=3.7 mm; CT=5 mm; 焦距=300 mm; 直径=38.1 mm
111-1430E紫外熔融石英双凸透镜，Ø38.1 mm，f=400 mm，R=380.1 mm，CT=5 mm，ET=4 mmROC=380.1 mm; 边缘厚度=4 mm; CT=5 mm; 焦距=400 mm; 直径=38.1 mm; 组=Size: dia 38.1 mm
111-1434E紫外熔融石英双凸透镜，Ø38.1 mm，f=500 mm，R=475.3 mm，CT=5 mm，ET=4.2 mmROC=475.3 mm; 边缘厚度=4.2 mm; CT=5 mm; 焦距=500 mm; 直径=38.1 mm; 组=Size: dia 38.1 mm
111-1440E紫外熔融石英双凸透镜，Ø38.1 mm，f=700 mm，R=665.7 mm，CT=5 mm，ET=4.5 mmROC=665.7 mm; 边缘厚度=4.5 mm; CT=5 mm; 焦距=700 mm; 直径=38.1 mm
111-1460E紫外熔融石英双凸透镜，Ø38.1 mm，f=1000 mm，R=951.4 mm，CT=4.7 mm，ET=4.3 mmROC=951.4 mm; 边缘厚度=4.3 mm; CT=4.7 mm; 焦距=1000 mm; 直径=38.1 mm
111-1504E紫外熔融石英双凸透镜，Ø50.8 mm，f=50 mm，R=44.8 mm，CT=17.3 mm，ET=1.4 mmROC=44.8 mm; 边缘厚度=1.4 mm; CT=17.3 mm; 焦距=50 mm; 直径=50.8 mm; 组=Size: dia 50.8 mm
111-1508E紫外熔融石英双凸透镜，Ø50.8 mm，f=75 mm，R=69.6 mm，CT=11 mm，ET=1.4 mmROC=69.6 mm; 边缘厚度=1.4 mm; CT=11 mm; 焦距=75 mm; 直径=50.8 mm; 组=Size: dia 50.8 mm
111-1514E紫外熔融石英双凸透镜，Ø50.8 mm，f=100 mm，R=93.6 mm，CT=10 mm，ET=3 mmROC=93.6 mm; 边缘厚度=3 mm; CT=10 mm; 焦距=100 mm; 直径=50.8 mm; 组=Size: dia 50.8 mm
111-1517E紫外熔融石英双凸透镜，Ø50.8 mm，f=150 mm，R=141.6 mm，CT=7.5 mm，ET=2.9 mmROC=141.6 mm; 边缘厚度=2.9 mm; CT=7.5 mm; 焦距=150 mm; 直径=50.8 mm; 组=Size: dia 50.8 mm
111-1520E紫外熔融石英双凸透镜，Ø50.8 mm，f=175 mm，R=165.6 mm，CT=6.6 mm，ET=2.7 mmROC=165.6 mm; 边缘厚度=2.7 mm; CT=6.6 mm; 焦距=175 mm; 直径=50.8 mm; 组=Size: dia 50.8 mm
111-1522E紫外熔融石英双凸透镜，Ø50.8 mm，f=200 mm，R=189.3 mm，CT=7 mm，ET=3.6 mmROC=189.3 mm; 边缘厚度=3.6 mm; CT=7 mm; 焦距=200 mm; 直径=50.8 mm; 组=Size: dia 50.8 mm
111-1526E紫外熔融石英双凸透镜，Ø50.8 mm，f=250 mm，R=237.1 mm，CT=6 mm，ET=3.3 mmROC=237.1 mm; 边缘厚度=3.3 mm; CT=6 mm; 焦距=250 mm; 直径=50.8 mm; 组=Size: dia 50.8 mm
111-1530E紫外熔融石英双凸透镜，Ø50.8 mm，f=300 mm，R=284.7 mm，CT=6 mm，ET=3.7 mmROC=284.7 mm; 边缘厚度=3.7 mm; CT=6 mm; 焦距=300 mm; 直径=50.8 mm; 组=Size: dia 50.8 mm
111-1534E紫外熔融石英双凸透镜，Ø50.8 mm，f=500 mm，R=475.1 mm，CT=6 mm，ET=4.6 mmROC=475.1 mm; 边缘厚度=4.6 mm; CT=6 mm; 焦距=500 mm; 直径=50.8 mm; 组=Size: dia 50.8 mm
111-1550E紫外熔融石英双凸透镜，Ø50.8 mm，f=1000 mm，R=951.2 mm，CT=6 mm，ET=5.3 mmROC=951.2 mm; 边缘厚度=5.3 mm; CT=6 mm; 焦距=1000 mm; 直径=50.8 mm; 组=Size: dia 50.8 mm
