EKSMA 锥透镜（轴锥镜）
- 产品详情

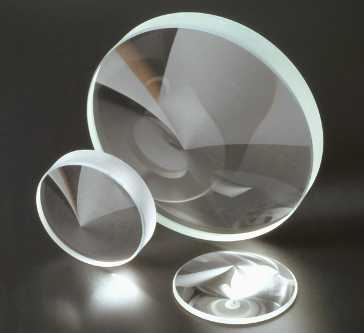

产品图片
描述
- 精密级和标准级轴锥镜
- 由 BK7 或 UVFS 制成
- 锥顶角度范围：140° 至 179°
- 可提供镀膜轴锥镜或由其他光学材料制成的轴锥镜
平凸轴锥镜具有一个圆锥面和一个平面。轴锥镜可由其锥顶角度来定义。
锥形透镜用于将光转换为环形光斑，或在近场中由准直高斯光束产生近似非衍射贝塞尔光束。

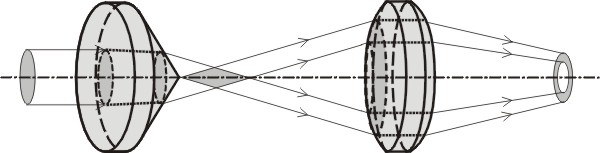

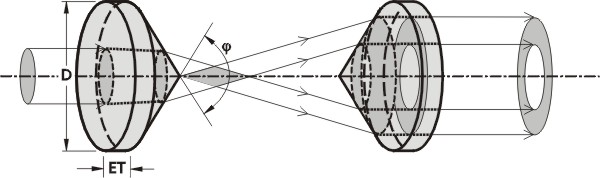

轴锥镜与球面透镜的组合可用于将平行激光束转换为厚壁中空"光管"，或产生环形焦点（参见图片）。
轴锥镜可镀制 。请发送请求
技术规格
| 参数 | 规格 |
|---|---|
| STANDARD / 平凸轴锥镜 | |
| 材料 | BK7, UVFS |
| 表面质量 | 60-40 scratch & dig (MIL-PRF-13830B) |
| 通光孔径 | 90% of the diameter |
| 直径公差 | +0.00, -0.12 mm |
| 角度公差 | ±0.5° |
| 表面不规则度 S1 (锥面) | ±2.5 micron |
| 表面不规则度 S2 (平面) | λ @ 633 nm |
| 顶部圆弧 | dia <3 mm |
| 增透膜 | R<0.2% per surface for any specified wavelength in the range 350-1600 nm / BBAR coatings with R<1% per surface are also available for the following ranges: / UV @250-400 nm / VIS @ 400-700 nm / NIR ranges @ 700 – 1000 nm / IR range @ 1000-1700 nm |
订购型号 (variants)
| SKU | 名称(中文) | 规格 |
|---|---|---|
| 130-0240 | 锥透镜（Axicon），N-BK7，Ø25.4 mm，CT=12.6 mm，ET=8.0 mm，未镀膜，140° | CT=12.6 mm; 顶角=140°; 镀膜=未镀膜; 边缘厚度=8.0 mm; 直径=Ø 25.4 mm; 材料=BK7; 组=标准平凸轴锥镜 |
| 130-0260 | 锥透镜（Axicon），N-BK7，Ø25.4 mm，CT=10.2 mm，ET=8.0 mm，未镀膜，160° | CT=10.2 mm; 顶角=160°; 镀膜=未镀膜; 边缘厚度=8.0 mm; 直径=Ø 25.4 mm; 材料=BK7; 组=标准平凸轴锥镜 |
| 130-0265 | 锥透镜（Axicon），N-BK7，Ø25.4 mm，CT=9.7 mm，ET=8.0 mm，未镀膜，165° | CT=9.7 mm; 顶角=165°; 镀膜=未镀膜; 边缘厚度=8.0 mm; 直径=Ø 25.4 mm; 材料=BK7; 组=标准平凸轴锥镜 |
| 130-0270 | 锥透镜（Axicon），N-BK7，Ø25.4 mm，CT=9.1 mm，ET=8.0 mm，未镀膜，170° | CT=9.1 mm; 顶角=170°; 镀膜=未镀膜; 边缘厚度=8.0 mm; 直径=Ø 25.4 mm; 材料=BK7; 组=标准平凸轴锥镜 |
| 130-0275 | 锥透镜（Axicon），N-BK7，Ø25.4 mm，CT=8.6 mm，ET=8.0 mm，未镀膜，175° | CT=8.6 mm; 顶角=175°; 镀膜=未镀膜; 边缘厚度=8.0 mm; 直径=Ø 25.4 mm; 材料=BK7; 组=标准平凸轴锥镜 |
| 130-0275+3217-i0 | 锥透镜（Axicon），N-BK7，Ø25.4 mm，CT=8.6 mm，ET=8.0 mm，AR/AR@400-700 nm，R<0.9%，175° | CT=8.6 mm; 顶角=175°; 镀膜=AR/AR@400-700 nm, R<0.9%; 边缘厚度=8.0 mm; 直径=Ø 25.4 mm; 材料=BK7 |
| 130-0278 | 锥透镜（Axicon），N-BK7，Ø25.4 mm，CT=8.2 mm，ET=8.0 mm，未镀膜，178° | CT=8.2 mm; 顶角=178°; 镀膜=未镀膜; 边缘厚度=8.0 mm; 直径=Ø 25.4 mm; 材料=BK7; 组=标准平凸轴锥镜 |
| 130-0360 | 锥透镜（Axicon），N-BK7，Ø30 mm，CT=10.6 mm，ET=8.0 mm，未镀膜，160° | CT=10.6 mm; 顶角=160°; 镀膜=未镀膜; 边缘厚度=8.0 mm; 直径=Ø 30 mm; 材料=BK7; 组=标准平凸轴锥镜 |
| 130-0365 | 锥透镜（Axicon），N-BK7，Ø30 mm，CT=10.0 mm，ET=8.0 mm，未镀膜，165° | CT=10.0 mm; 顶角=165°; 镀膜=未镀膜; 边缘厚度=8.0 mm; 直径=Ø 30 mm; 材料=BK7; 组=标准平凸轴锥镜 |
| 130-0370 | 锥透镜（Axicon），N-BK7，Ø30 mm，CT=9.3 mm，ET=8.0 mm，未镀膜，170° | CT=9.3 mm; 顶角=170°; 镀膜=未镀膜; 边缘厚度=8.0 mm; 直径=Ø 30 mm; 材料=BK7; 组=标准平凸轴锥镜 |
| 130-1240 | 锥透镜（Axicon），紫外熔融石英，Ø25.4 mm，CT=12.6 mm，ET=8.0 mm，未镀膜，140° | CT=12.6 mm; 顶角=140°; 镀膜=未镀膜; 边缘厚度=8.0 mm; 直径=Ø 25.4 mm; 材料=UVFS; 组=标准平凸轴锥镜 |
| 130-1260 | 锥透镜（Axicon），紫外熔融石英，Ø25.4 mm，CT=10.2 mm，ET=8.0 mm，未镀膜，160° | CT=10.2 mm; 顶角=160°; 镀膜=未镀膜; 边缘厚度=8.0 mm; 直径=Ø 25.4 mm; 材料=UVFS; 组=标准平凸轴锥镜 |
| 130-1265 | 锥透镜（Axicon），紫外熔融石英，Ø25.4 mm，CT=9.7 mm，ET=8.0 mm，未镀膜，165° | CT=9.7 mm; 顶角=165°; 镀膜=未镀膜; 边缘厚度=8.0 mm; 直径=Ø 25.4 mm; 材料=UVFS; 组=标准平凸轴锥镜 |
| 130-1270 | 锥透镜（Axicon），紫外熔融石英，Ø25.4 mm，CT=9.1 mm，ET=8.0 mm，未镀膜，170° | CT=9.1 mm; 顶角=170°; 镀膜=未镀膜; 边缘厚度=8.0 mm; 直径=Ø 25.4 mm; 材料=UVFS; 组=标准平凸轴锥镜 |
| 130-1275 | 锥透镜（Axicon），紫外熔融石英，Ø25.4 mm，CT=8.6 mm，ET=8.0 mm，未镀膜，175° | CT=8.6 mm; 顶角=175°; 镀膜=未镀膜; 边缘厚度=8.0 mm; 直径=Ø 25.4 mm; 材料=UVFS; 组=标准平凸轴锥镜 |
| 130-1278 | 锥透镜（Axicon），紫外熔融石英，Ø25.4 mm，CT=8.2 mm，ET=8.0 mm，未镀膜，178° | CT=8.2 mm; 顶角=178°; 镀膜=未镀膜; 边缘厚度=8.0 mm; 直径=Ø 25.4 mm; 材料=UVFS; 组=标准平凸轴锥镜 |
| 130-1360 | 锥透镜（Axicon），紫外熔融石英，Ø30 mm，CT=10.6 mm，ET=8.0 mm，未镀膜，160° | CT=10.6 mm; 顶角=160°; 镀膜=未镀膜; 边缘厚度=8.0 mm; 直径=Ø 30 mm; 材料=UVFS; 组=标准平凸轴锥镜 |
| 130-1365 | 锥透镜（Axicon），紫外熔融石英，Ø30 mm，CT=10.0 mm，ET=8.0 mm，未镀膜，165° | CT=10.0 mm; 顶角=165°; 镀膜=未镀膜; 边缘厚度=8.0 mm; 直径=Ø 30 mm; 材料=UVFS; 组=标准平凸轴锥镜 |
| 130-1370 | 锥透镜（Axicon），紫外熔融石英，Ø30 mm，CT=9.3 mm，ET=8.0 mm，未镀膜，170° | CT=9.3 mm; 顶角=170°; 镀膜=未镀膜; 边缘厚度=8.0 mm; 直径=Ø 30 mm; 材料=UVFS; 组=标准平凸轴锥镜 |
| 131-1230 | 锥透镜（Axicon），紫外熔融石英，Ø25.4 mm，CT=9.4 mm，ET=3.5 mm，未镀膜，130° | CT=9.4 mm; 顶角=130°; 镀膜=未镀膜; 边缘厚度=3.5 mm; 直径=Ø 25.4 mm; 材料=UVFS |
| 131-1230+ARB825 | 锥透镜（Axicon），紫外熔融石英，Ø25.4 mm，CT=9.4 mm，ET=3.5 mm，AR/AR@650-1100 nm，R<0.7%，130° | CT=9.4 mm; 顶角=130°; 镀膜=AR/AR@650-1100 nm, R<0.7%; 边缘厚度=3.5 mm; 直径=Ø 25.4 mm; 材料=UVFS |
| 131-1240 | 锥透镜（Axicon），紫外熔融石英，Ø25.4 mm，CT=8.1 mm，ET=3.5 mm，未镀膜，140° | CT=8.1 mm; 顶角=140°; 镀膜=未镀膜; 边缘厚度=3.5 mm; 直径=Ø 25.4 mm; 材料=UVFS |
| 131-1260 | 锥透镜（Axicon），紫外熔融石英，Ø25.4 mm，CT=5.7 mm，ET=3.5 mm，未镀膜，160° | CT=5.7 mm; 顶角=160°; 镀膜=未镀膜; 边缘厚度=3.5 mm; 直径=Ø 25.4 mm; 材料=UVFS |
| 131-1265 | 锥透镜（Axicon），紫外熔融石英，Ø25.4 mm，CT=5.2 mm，ET=3.5 mm，未镀膜，165° | CT=5.2 mm; 顶角=165°; 镀膜=未镀膜; 边缘厚度=3.5 mm; 直径=Ø 25.4 mm; 材料=UVFS |
| 131-1270 | 锥透镜（Axicon），紫外熔融石英，Ø25.4 mm，CT=4.6 mm，ET=3.5 mm，未镀膜，170° | CT=4.6 mm; 顶角=170°; 镀膜=未镀膜; 边缘厚度=3.5 mm; 直径=Ø 25.4 mm; 材料=UVFS |
| 131-1270+AR343 | 锥透镜（Axicon），紫外熔融石英，Ø25.4 mm，CT=4.6 mm，ET=3.5 mm，AR/AR@333-353 nm，R<0.5%，170° | CT=4.6 mm; 顶角=170°; 镀膜=AR/AR@333-353 nm, R<0.5%; 边缘厚度=3.5 mm; 直径=Ø 25.4 mm; 材料=UVFS |
| 131-1270+ARD1030 | 锥透镜（Axicon），紫外熔融石英，Ø25.4 mm，CT=4.6 mm，ET=3.5 mm，AR/AR@515+1030 nm，R<0.5%，170° | CT=4.6 mm; 顶角=170°; 镀膜=AR/AR@515+1030 nm, R<0.5 %; 边缘厚度=3.5 mm; 直径=Ø 25.4 mm; 材料=UVFS |
| 131-1275 | 锥透镜（Axicon），紫外熔融石英，Ø25.4 mm，CT=4.1 mm，ET=3.5 mm，未镀膜，175° | CT=4.1 mm; 顶角=175°; 镀膜=未镀膜; 边缘厚度=3.5 mm; 直径=Ø 25.4 mm; 材料=UVFS |
| 131-1276 | 锥透镜（Axicon），紫外熔融石英，Ø25.4 mm，CT=3.9 mm，ET=3.5 mm，未镀膜，176° | CT=3.9 mm; 顶角=176°; 镀膜=未镀膜; 边缘厚度=3.5 mm; 直径=Ø 25.4 mm; 材料=UVFS |
| 131-1277 | 锥透镜（Axicon），紫外熔融石英，Ø25.4 mm，CT=3.8 mm，ET=3.5 mm，未镀膜，177° | CT=3.8 mm; 顶角=177°; 镀膜=未镀膜; 边缘厚度=3.5 mm; 直径=Ø 25.4 mm; 材料=UVFS |
| 131-1278 | 锥透镜（Axicon），紫外熔融石英，Ø25.4 mm，CT=3.7 mm，ET=3.5 mm，未镀膜，178° | CT=3.7 mm; 顶角=178°; 镀膜=未镀膜; 边缘厚度=3.5 mm; 直径=Ø 25.4 mm; 材料=UVFS |
| 131-1279 | 锥透镜（Axicon），紫外熔融石英，Ø25.4 mm，CT=3.6 mm，ET=3.5 mm，未镀膜，179° | CT=3.6 mm; 顶角=179°; 镀膜=未镀膜; 边缘厚度=3.5 mm; 直径=Ø 25.4 mm; 材料=UVFS |
| 131-1290 | 锥透镜（Axicon），紫外熔融石英，Ø25.4 mm，CT=16.2 mm，ET=3.5 mm，未镀膜，90° | CT=16.2 mm; 顶角=90°; 镀膜=未镀膜; 边缘厚度=3.5 mm; 直径=Ø 25.4 mm; 材料=UVFS |
| 131-1560 | 锥透镜（Axicon），紫外熔融石英，Ø50.8 mm，CT=9.4 mm，ET=5.0 mm，未镀膜，160° | CT=9.4 mm; 顶角=160°; 镀膜=未镀膜; 边缘厚度=5.0 mm; 直径=Ø 50.8 mm; 材料=UVFS |
| 131-1570 | 锥透镜（Axicon），紫外熔融石英，Ø50.8 mm，CT=7.2 mm，ET=5.0 mm，未镀膜，170° | CT=7.2 mm; 顶角=170°; 镀膜=未镀膜; 边缘厚度=5.0 mm; 直径=Ø 50.8 mm; 材料=UVFS |
| 131-1576 | 锥透镜（Axicon），紫外熔融石英，Ø50.8 mm，CT=5.9 mm，ET=5.0 mm，未镀膜，176° | CT=5.9 mm; 顶角=176°; 镀膜=未镀膜; 边缘厚度=5.0 mm; 直径=Ø 50.8 mm; 材料=UVFS |
| 131-1578 | 锥透镜（Axicon），紫外熔融石英，Ø50.8 mm，CT=5.4 mm，ET=5.0 mm，未镀膜，178° | CT=5.4 mm; 顶角=178°; 镀膜=未镀膜; 边缘厚度=5.0 mm; 直径=Ø 50.8 mm; 材料=UVFS |
| 131-1579 | 锥透镜（Axicon），紫外熔融石英，Ø50.8 mm，CT=5.2 mm，ET=5.0 mm，未镀膜，179° | CT=5.2 mm; 顶角=179°; 镀膜=未镀膜; 边缘厚度=5.0 mm; 直径=Ø 50.8 mm; 材料=UVFS |
| LES0009334 | 锥透镜（Axicon），紫外熔融石英，Ø25.4 mm，CT=4.9 mm，ET=4.5 mm，AR/AR@600-1100 nm，R<0.6%，176° | CT=4.9 mm; 顶角=176°; 镀膜=AR/AR@600-1100 nm, R<0.6%; 边缘厚度=4.5 mm; 直径=Ø 25.4 mm; 材料=UVFS |
