EKSMA Suprasil® 非球面透镜
- 产品详情
产品图片
描述
特点：
- 校正球差和彗差
- 背向反射光为发散光
- 基底材料吸收：在 1064 nm 处 <3 ppm/cm
- 总金属杂质含量：<1 ppm
- 增透膜吸收在 1070 nm 处：约 0.5 ppm
CNC 抛光的精密非球面透镜旨在实现衍射受限性能。我们提供由 Suprasil 材料制成的凸面 - 非球面透镜，专门用于实现理想效果和较高的激光诱导损伤阈值。标准透镜可提供未镀膜或镀 1000-1080nm 增透膜的版本。其他镀膜波段也可根据需求提供。
技术规格
基板规格
| 参数 | 规格 |
|---|---|
| 折射率 | Suprasil® – Nd=1.45846 |
| 设计波长 | 1030 nm (refractive index N=1.4496) |
| 表面质量 | 40-20 scratch & dig (uncoated) |
| 通光孔径 | >85% of diameter |
| 直径公差 | +0.0, -0.05 mm |
| 倒角 | 0.3 mm max @ 45° |
| 中心厚度公差 | ≤0.05 mm |
| 有效焦距公差 | ≤0.1% |
| 非球面面形误差 P-V | ±1 µm |
| 表面面形偏差 RMS | ≤0.3 µm |
| 斜率误差 | <0.3mrad / mm |
| 定心 | <3 arc min |
镀膜规格
| 参数 | 规格 |
|---|---|
| 技术 | 离子束溅射 |
| 附着力和耐久性 | Per MIL-C-675A. Insoluble in lab solvents |
| 通光孔径 | Exceeds central 85% of diameter |

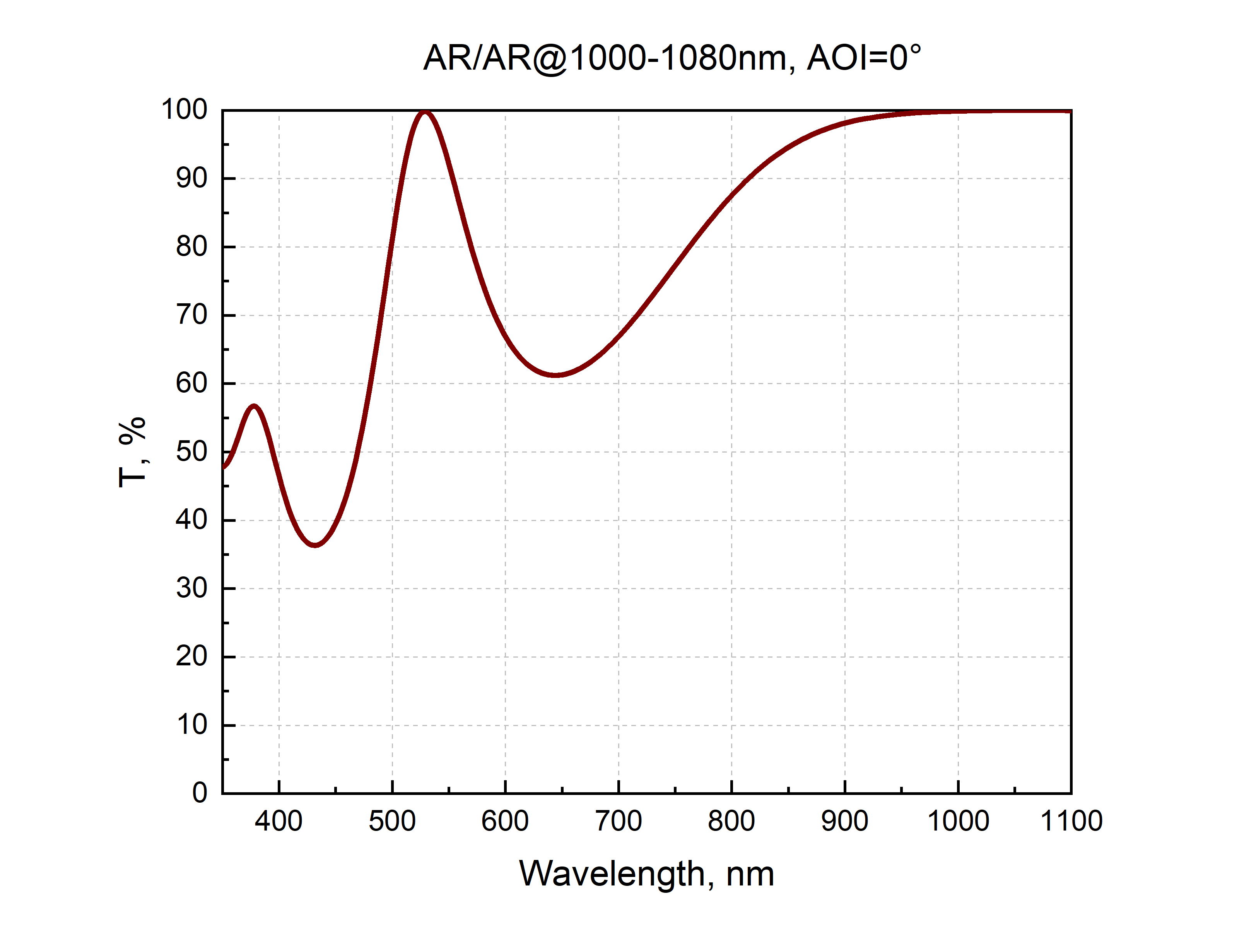

| 1000-1080 nm 处反射率 | <0.1% at AOI=0-15° and <0.3% at AOI=15-33° |
| 损伤阈值 | >560 mJ / cm², 200 fsec pulse, 200 Hz, 1030 nm / < >16M W / cm² CW at 1070 nm, linear power density 172 kW / cm |
| 镀膜吸收 | <1 ppm at 1070 nm |
| 入射角 | 0-33° |
分类
| 参数 | 规格 |
|---|---|
| 产品线 | femtoline |
| 类型 | 薄型 |
订购型号 (variants)
| SKU | 名称(中文) | 规格 |
|---|---|---|
| 118-2535 | Suprasil®非球面透镜，Ø25.4 mm，f=35 mm，CT=7.33 mm，未镀膜 | CT=7.33 mm; 有效焦距=35 mm; 直径=25.4 mm; 镀膜=未镀膜; 组=未镀膜凸非球面透镜; 基片=Suprasil |
| 118-2535+AR1070 | Suprasil®非球面透镜，Ø25.4 mm，f=35 mm，CT=7.33 mm，AR@1000-1080 nm | CT=7.33 mm; 有效焦距=35 mm; 直径=25.4 mm; 镀膜=AR@1000-1080 nm; 组=Convex-Aspheric Lenses with AR Coating @ 1000 - 1080 nm, R<0.1%; 基片=Suprasil |
| 118-2550 | Suprasil®非球面透镜，Ø25.4 mm，f=50 mm，CT=5.66 mm，未镀膜 | CT=5.66 mm; 有效焦距=50 mm; 直径=25.4 mm; 镀膜=未镀膜; 组=未镀膜凸非球面透镜; 基片=Suprasil |
| 118-2550+AR1070 | Suprasil®非球面透镜，Ø25.4 mm，f=50 mm，CT=5.66 mm，AR@1000-1080 nm | CT=5.66 mm; 有效焦距=50 mm; 直径=25.4 mm; 镀膜=AR@1000-1080 nm; 组=Convex-Aspheric Lenses with AR Coating @ 1000 - 1080 nm, R<0.1%; 基片=Suprasil |
| 118-2575 | Suprasil®非球面透镜，Ø25.4 mm，f=75 mm，CT=4.41 mm，未镀膜 | CT=4.41 mm; 有效焦距=75 mm; 直径=25.4 mm; 镀膜=未镀膜; 组=未镀膜凸非球面透镜; 基片=Suprasil |
| 118-2575+AR1070 | Suprasil®非球面透镜，Ø25.4 mm，f=75 mm，CT=4.41 mm，AR@1000-1080 nm | CT=4.41 mm; 有效焦距=75 mm; 直径=25.4 mm; 镀膜=AR@1000-1080 nm; 组=Convex-Aspheric Lenses with AR Coating @ 1000 - 1080 nm, R<0.1%; 基片=Suprasil |
| 118-2599 | Suprasil®非球面透镜，Ø25.4 mm，f=100 mm，CT=3.80 mm，未镀膜 | CT=3.80 mm; 有效焦距=100 mm; 直径=25.4 mm; 镀膜=未镀膜; 组=未镀膜凸非球面透镜; 基片=Suprasil |
| 118-2599+AR1070 | Suprasil®非球面透镜，Ø25.4 mm，f=100 mm，CT=3.80 mm，AR@1000-1080 nm | CT=3.80 mm; 有效焦距=100 mm; 直径=25.4 mm; 镀膜=AR@1000-1080 nm; 组=Convex-Aspheric Lenses with AR Coating @ 1000 - 1080 nm, R<0.1%; 基片=Suprasil |
| 118-5075 | Suprasil®非球面透镜，Ø50.8 mm，f=75 mm，CT=12.89 mm，未镀膜 | CT=12.89 mm; 有效焦距=75 mm; 直径=50.8 mm; 镀膜=未镀膜; 组=未镀膜凸非球面透镜; 基片=Suprasil |
| 118-5075+AR1070 | Suprasil®非球面透镜，Ø50.8 mm，f=75 mm，CT=12.89 mm，AR@1000-1080 nm | CT=12.89 mm; 有效焦距=75 mm; 直径=50.8 mm; 镀膜=AR@1000-1080 nm; 组=Convex-Aspheric Lenses with AR Coating @ 1000 - 1080 nm, R<0.1%; 基片=Suprasil |
| 118-5100 | Suprasil®非球面透镜，Ø50.8 mm，f=100 mm，CT=10.31 mm，未镀膜 | CT=10.31 mm; 有效焦距=100 mm; 直径=50.8 mm; 镀膜=未镀膜; 组=未镀膜凸非球面透镜; 基片=Suprasil |
| 118-5100+AR1070 | Suprasil®非球面透镜，Ø50.8 mm，f=100 mm，CT=10.31 mm，AR@1000-1080 nm | CT=10.31 mm; 有效焦距=100 mm; 直径=50.8 mm; 镀膜=AR@1000-1080 nm; 组=Convex-Aspheric Lenses with AR Coating @ 1000 - 1080 nm, R<0.1%; 基片=Suprasil |
| 118-5150 | Suprasil®非球面透镜，Ø50.8 mm，f=150 mm，CT=7.83 mm，未镀膜 | CT=7.83 mm; 有效焦距=150 mm; 直径=50.8 mm; 镀膜=未镀膜; 组=未镀膜凸非球面透镜; 基片=Suprasil |
| 118-5150+AR1070 | Suprasil®非球面透镜，Ø50.8 mm，f=150 mm，CT=7.83 mm，AR@1000-1080 nm | CT=7.83 mm; 有效焦距=150 mm; 直径=50.8 mm; 镀膜=AR@1000-1080 nm; 组=Convex-Aspheric Lenses with AR Coating @ 1000 - 1080 nm, R<0.1%; 基片=Suprasil |
| 118-5200 | Suprasil®非球面透镜，Ø50.8 mm，f=200 mm，CT=6.61 mm，未镀膜 | CT=6.61 mm; 有效焦距=200 mm; 直径=50.8 mm; 镀膜=未镀膜; 组=未镀膜凸非球面透镜; 基片=Suprasil |
| 118-5200+AR1070 | Suprasil®非球面透镜，Ø50.8 mm，f=200 mm，CT=6.61 mm，AR@1000-1080 nm | CT=6.61 mm; 有效焦距=200 mm; 直径=50.8 mm; 镀膜=AR@1000-1080 nm; 组=Convex-Aspheric Lenses with AR Coating @ 1000 - 1080 nm, R<0.1%; 基片=Suprasil |
