EKSMA 非球面透镜
- 产品详情

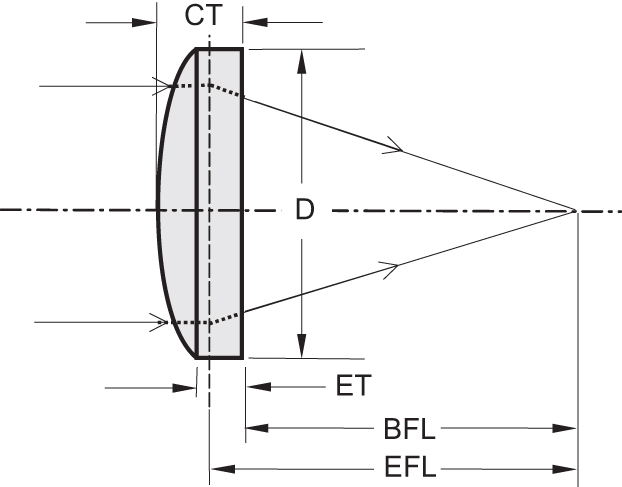

产品图片
描述
非球面透镜旨在降低球差。用于补偿球差的复杂多透镜系统通常可以用单个非球面透镜替代。我们提供由 N-BK7、高折射率 N-LAH64 玻璃或 UV 熔融石英制成的 CNC 抛光精密平凸非球面透镜的库存现货交付。
我们可以在我们的 CNC 透镜抛光车间根据您的图纸或规格生产定制设计的非球面透镜。
技术规格
| 参数 | 规格 |
|---|---|
| 折射率 | N-BK7 - 1.517 / UVFS - 1.453 / S-LAH64 - 1.788 |
| 设计波长 | 780 nm |
| 表面质量 | 40-20 scratch & dig (uncoated) |
| 通光孔径 | >90% of diameter |
| 直径公差 | +0.0, -0.05 mm |
| 倒角 | 0.3 mm max @ 45° |
| 中心厚度公差 | ≤0.05 mm |
| 有效焦距公差 | ≤0.1% |
| 非球面面形误差 P-V | ±1 µm (<0.6 µm available on request) |
| 表面面形偏差 RMS | ≤0.5 µm |
| 定心 | <3 arc min |
订购型号 (variants)
| SKU | 名称(中文) | 规格 |
|---|---|---|
| 115-1225 | 非球面透镜，N-BK7，Ø12.5 mm，f=25 mm，CT=4.0 mm，22.4 mm，0.227 | 后焦距=22.4 mm; CT=4.0 mm; NA=0.227; 有效焦距=25 mm; 直径=12.5 mm; 基片=N-BK7; 组=平凸非球面透镜 |
| 115-2532 | 非球面透镜，N-BK7，Ø25.0 mm，f=32 mm，CT=7.0 mm，27.4 mm，0.359 | 后焦距=27.4 mm; CT=7.0 mm; NA=0.359; 有效焦距=32 mm; 直径=25.0 mm; 基片=N-BK7; 组=平凸非球面透镜 |
| 115-2550 | 非球面透镜，N-BK7，Ø25.0 mm，f=50 mm，CT=6.0 mm，46 mm，0.232 | 后焦距=46 mm; CT=6.0 mm; NA=0.232; 有效焦距=50 mm; 直径=25.0 mm; 基片=N-BK7; 组=平凸非球面透镜 |
| 115-5100 | 非球面透镜，N-BK7，Ø50.0 mm，f=100 mm，CT=10.0 mm，93.4 mm，0.237 | 后焦距=93.4 mm; CT=10.0 mm; NA=0.237; 有效焦距=100 mm; 直径=50.0 mm; 基片=N-BK7; 组=平凸非球面透镜 |
| 116-1210 | 非球面透镜，S-LAH64，Ø12.5 mm，f=10 mm，CT=4.3 mm，7.6 mm，0.544 | 后焦距=7.6 mm; CT=4.3 mm; NA=0.544; 有效焦距=10 mm; 直径=12.5 mm; 基片=S-LAH64; 组=平凸非球面透镜 |
| 116-2520 | 非球面透镜，S-LAH64，Ø25.0 mm，f=20 mm，CT=7.6 mm，15.7 mm，0.543 | 后焦距=15.7 mm; CT=7.6 mm; NA=0.543; 有效焦距=20 mm; 直径=25.0 mm; 基片=S-LAH64; 组=平凸非球面透镜 |
| 116-5040 | 非球面透镜，S-LAH64，Ø50.0 mm，f=40 mm，CT=15.5 mm，31.3 mm，0.554 | 后焦距=31.3 mm; CT=15.5 mm; NA=0.554; 有效焦距=40 mm; 直径=50.0 mm; 基片=S-LAH64; 组=平凸非球面透镜 |
| 117-1215 | 非球面透镜，紫外熔融石英，Ø12.7 mm，f=15 mm，CT=5.3 mm，11.4 mm，0.356 | 后焦距=11.4 mm; CT=5.3 mm; NA=0.356; 有效焦距=15 mm; 直径=12.7 mm; 基片=UVFS; 组=平凸非球面透镜 |
| 117-1220 | 非球面透镜，紫外熔融石英，Ø12.7 mm，f=20 mm，CT=4.4 mm，17.0 mm，0.275 | 后焦距=17.0 mm; CT=4.4 mm; NA=0.275; 有效焦距=20 mm; 直径=12.7 mm; 基片=UVFS; 组=平凸非球面透镜 |
| 117-1225 | 非球面透镜，紫外熔融石英，Ø12.7 mm，f=25 mm，CT=3.8 mm，22.4 mm，0.223 | 后焦距=22.4 mm; CT=3.8 mm; NA=0.223; 有效焦距=25 mm; 直径=12.7 mm; 基片=UVFS; 组=平凸非球面透镜 |
| 117-1230 | 非球面透镜，紫外熔融石英，Ø12.7 mm，f=30 mm，CT=3.5 mm，27.6 mm，0.187 | 后焦距=27.6 mm; CT=3.5 mm; NA=0.187; 有效焦距=30 mm; 直径=12.7 mm; 基片=UVFS; 组=平凸非球面透镜 |
| 117-1240 | 非球面透镜，紫外熔融石英，Ø12.7 mm，f=40 mm，CT=5.5 mm，36.2 mm，0.144 | 后焦距=36.2 mm; CT=5.5 mm; NA=0.144; 有效焦距=40 mm; 直径=12.7 mm; 基片=UVFS; 组=平凸非球面透镜 |
| 117-2520 | 非球面透镜，紫外熔融石英，Ø25.4 mm，f=20 mm，CT=14.7 mm，9.9 mm，0.496 | 后焦距=9.9 mm; CT=14.7 mm; NA=0.496; 有效焦距=20 mm; 直径=25.4 mm; 基片=UVFS; 组=平凸非球面透镜 |
| 117-2525 | 非球面透镜，紫外熔融石英，Ø25.4 mm，f=25 mm，CT=10.5 mm，17.8 mm，0.416 | 后焦距=17.8 mm; CT=10.5 mm; NA=0.416; 有效焦距=25 mm; 直径=25.4 mm; 基片=UVFS; 组=平凸非球面透镜 |
| 117-2530 | 非球面透镜，紫外熔融石英，Ø25.4 mm，f=30 mm，CT=8.0 mm，24.5 mm，0.398 | 后焦距=24.5 mm; CT=8.0 mm; NA=0.398; 有效焦距=30 mm; 直径=25.4 mm; 基片=UVFS; 组=平凸非球面透镜 |
| 117-2540 | 非球面透镜，紫外熔融石英，Ø25.4 mm，f=40 mm，CT=6.0 mm，35.9 mm，0.292 | 后焦距=35.9 mm; CT=6.0 mm; NA=0.292; 有效焦距=40 mm; 直径=25.4 mm; 基片=UVFS; 组=平凸非球面透镜 |
| 117-2550 | 非球面透镜，紫外熔融石英，Ø25.4 mm，f=50 mm，CT=5.0 mm，46.6 mm，0.232 | 后焦距=46.6 mm; CT=5.0 mm; NA=0.232; 有效焦距=50 mm; 直径=25.4 mm; 基片=UVFS; 组=平凸非球面透镜 |
| 117-2560 | 非球面透镜，紫外熔融石英，Ø25.4 mm，f=60 mm，CT=5.0 mm，56.6 mm，0.192 | 后焦距=56.6 mm; CT=5.0 mm; NA=0.192; 有效焦距=60 mm; 直径=25.4 mm; 基片=UVFS; 组=平凸非球面透镜 |
| 117-5050 | 非球面透镜，紫外熔融石英，Ø50.8 mm，f=50 mm，CT=18.9 mm，37.0 mm，0.416 | 后焦距=37.0 mm; CT=18.9 mm; NA=0.416; 有效焦距=50 mm; 直径=50.8 mm; 基片=UVFS; 组=平凸非球面透镜 |
| 117-5060 | 非球面透镜，紫外熔融石英，Ø50.8 mm，f=60 mm，CT=15.2 mm，49.5 mm，0.356 | 后焦距=49.5 mm; CT=15.2 mm; NA=0.356; 有效焦距=60 mm; 直径=50.8 mm; 基片=UVFS; 组=平凸非球面透镜 |
| 117-5075 | 非球面透镜，紫外熔融石英，Ø50.8 mm，f=75 mm，CT=12.1 mm，66.7 mm，0.292 | 后焦距=66.7 mm; CT=12.1 mm; NA=0.292; 有效焦距=75 mm; 直径=50.8 mm; 基片=UVFS; 组=平凸非球面透镜 |
| 117-5100 | 非球面透镜，紫外熔融石英，Ø50.8 mm，f=100 mm，CT=9.36 mm，93.6 mm，0.223 | 后焦距=93.6 mm; CT=9.36 mm; NA=0.223; 有效焦距=100 mm; 直径=50.8 mm; 基片=UVFS; 组=平凸非球面透镜 |
- 材料：UVFS、N-BK7、S-LAH64 或其他玻璃
- 直径：10 mm 至 120 mm
- 可应要求提供 ****
