EKSMA 紫外熔石英系列透镜套件

  • 产品详情

产品图片

fused_silica_lens_kit_40_lenses

fused_silica_lens_kit_15_lenses

optical_lens_kit_plastic_box

描述

透镜套件包含一系列 Ø 25.4 mm UV FS 透镜，具有多种不同的焦距。套件内含平凸、双凸、平凹及双凹透镜，并装于塑料盒中以便安全搬运和存放。

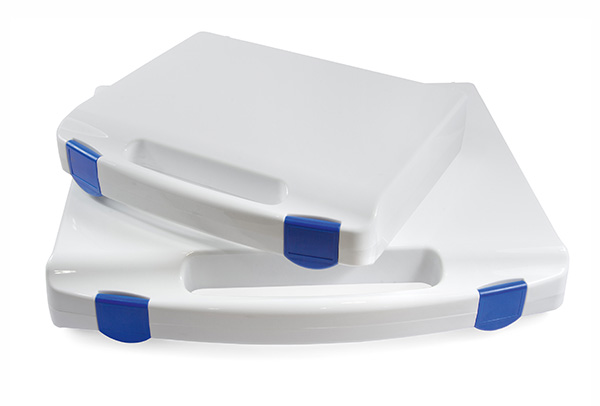

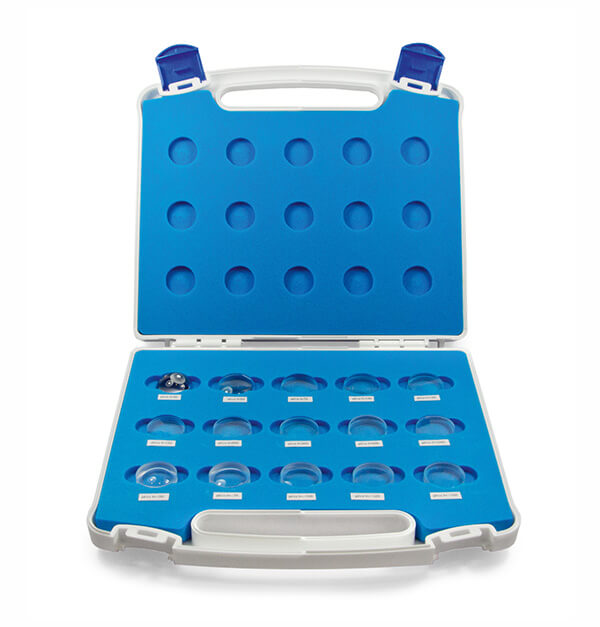

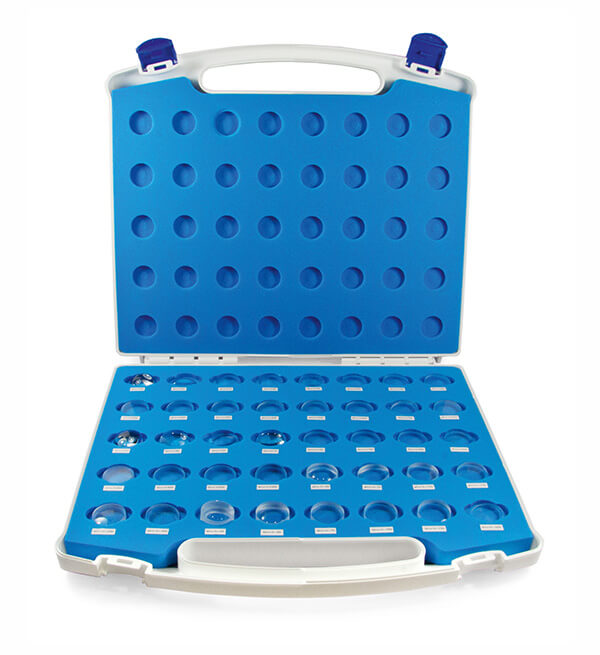

我们提供两种规格的透镜套件：大型套件含 40 片透镜，小型套件含 15 片透镜。透镜套件装于塑料盒中：大型（40 片）- 35 x 30 x 6 cm，小型（15 片）- 25 x 21 x 5 cm。

透镜套件可提供镀膜版本——请查看针对高功率激光应用、在特定激光波长下的各类标准 BBAR 或 AR 镀膜。

如您希望获取含有其他类型透镜和/或增透膜的透镜套件报价，请向我们发送请求。标准BK7 透镜套件也可快速交付。

技术规格

大型紫外熔石英透镜套件中透镜清单 — 平凸透镜（16件）

参数规格
110-1203E25.4
110-1205E25.4
110-1209E25.4
110-1210E25.4
110-1211E25.4
110-1216E25.4
110-1217E25.4
110-1219E25.4
110-1221E25.4
110-1223E25.4
110-1225E25.4
110-1227E25.4
110-1233E25.4
110-1235E25.4
110-1239E25.4
110-1245E25.4

大型 UV FS 透镜套件中的透镜清单 — 双凸透镜（12 件）

参数规格
111-1204E25.4
111-1207E25.4
111-1210E25.4
111-1214E25.4
111-1218E25.4
111-1222E25.4
111-1226E25.4
111-1230E25.4
111-1234E25.4
111-1238E25.4
111-1240E25.4
111-1260E25.4

小型紫外熔石英透镜套件中透镜清单 — 平凸透镜（10件）

参数规格
110-1203E25.4
110-1205E25.4
110-1209E25.4
110-1211E25.4
110-1216E25.4
110-1217E25.4
110-1219E25.4
110-1223E25.4
110-1233E25.4
110-1245E25.4
参数规格
材料紫外熔石英
表面质量40-20 scratch & dig (MIL-PRF-13830B)
通光孔径90% of the diameter
直径公差+0.00, -0.12 mm
厚度公差±0.5 mm
表面不规则度λ / 8 @ 633 nm
同心度3 arcmin
近轴焦距：/ UV FS±2% @ 355 nm

大型 UV FS 透镜套件中的透镜清单 — 平凹透镜（6 件）

参数规格
112-1205E25.4
112-1209E25.4
112-1211E25.4
112-1217E25.4
112-1219E25.4
112-1223E25.4

大型 UV FS 透镜套件中的透镜清单 — 双凹透镜（6 件）

参数规格
114-1204E25.4
114-1208E25.4
114-1212E25.4
114-1216E25.4
114-1220E25.4
114-1224E25.4

小型紫外熔石英透镜套件中透镜清单 — 平凹透镜（5件）

参数规格
112-1205E25.4
112-1209E25.4
112-1211E25.4
112-1215E25.4
112-1217E25.4

订购型号 (variants)

SKU名称(中文)规格
140-1215紫外熔融石英透镜套装，未镀膜镀膜=未镀膜; 组=Small lens kits (15 lenses)
140-1215-AR1030紫外熔融石英透镜套装，AR@1030 nm，R<0.25%镀膜=AR @ 1030 nm, R<0.25 %; 组=Small lens kits (15 lenses)
140-1215-AR1064紫外熔融石英透镜套装，AR@1064 nm，R<0.25%镀膜=AR @ 1064 nm, R<0.25 %; 组=Small lens kits (15 lenses)
140-1215-AR210-400紫外熔融石英透镜套装，BBAR@210-400 nm，R<2%镀膜=BBAR @ 210-400 nm, R<2%; 组=Small lens kits (15 lenses)
140-1215-AR258紫外熔融石英透镜套装，AR@258 nm，R<0.4%镀膜=AR @ 258 nm, R<0.4 %; 组=Small lens kits (15 lenses)
140-1215-AR266紫外熔融石英透镜套装，AR@266 nm，R<0.4%镀膜=AR @ 266 nm, R<0.4 %; 组=Small lens kits (15 lenses)
140-1215-AR343紫外熔融石英透镜套装，AR@343 nm，R<0.3%镀膜=AR @ 343 nm, R<0.3 %; 组=Small lens kits (15 lenses)
140-1215-AR350-900紫外熔融石英透镜套装，BBAR@350-900 nm，R<1.5%镀膜=BBAR @ 350-900 nm, R<1.5 %; 组=Small lens kits (15 lenses)
140-1215-AR355紫外熔融石英透镜套装，AR@355 nm，R<0.25%镀膜=AR @ 355 nm, R<0.25 %; 组=Small lens kits (15 lenses)
140-1215-AR515紫外熔融石英透镜套装，AR@515 nm，R<0.25%镀膜=AR @ 515 nm, R<0.25 %; 组=Small lens kits (15 lenses)
140-1215-AR532紫外熔融石英透镜套装，AR@532 nm，R<0.25%镀膜=AR @ 532 nm, R<0.25 %; 组=Small lens kits (15 lenses)
140-1215-AR532+1064紫外熔融石英透镜套装，AR@532+1064 nm，R<0.5%镀膜=AR @ 532+1064 nm, R<0.5 %; 组=Small lens kits (15 lenses)
140-1215-AR650-1100紫外熔融石英透镜套装，AR@650-1100 nm，R<1%镀膜=AR @ 650-1100 nm, R<1 %; 组=Small lens kits (15 lenses)
140-1215-AR700-900紫外熔融石英透镜套装，BBAR@700-900 nm，R<0.8%镀膜=BBAR @ 700-900 nm, R<0.8 %; 组=Small lens kits (15 lenses)
140-1215-AR760-840紫外熔融石英透镜套装，BBAR@760-840 nm，R<0.4%镀膜=BBAR @ 760-840 nm, R<0.4 %; 组=Small lens kits (15 lenses)
140-1240紫外熔融石英透镜套装，未镀膜（SKU 140-1240）镀膜=未镀膜; 组=Large lens kits (40 lenses)
140-1240-AR1030紫外熔融石英透镜套装，AR@1030 nm，R<0.25%（SKU 140-1240-AR1030）镀膜=AR @ 1030 nm, R<0.25 %; 组=Large lens kits (40 lenses)
140-1240-AR1064紫外熔融石英透镜套装，AR@1064 nm，R<0.25%（SKU 140-1240-AR1064）镀膜=AR @ 1064 nm, R<0.25 %; 组=Large lens kits (40 lenses)
140-1240-AR210-400紫外熔融石英透镜套装，BBAR@210-400 nm，R<2%（SKU 140-1240-AR210-400）镀膜=BBAR @ 210-400 nm, R<2 %; 组=Large lens kits (40 lenses)
140-1240-AR258紫外熔融石英透镜套装，AR@258 nm，R<0.4%（SKU 140-1240-AR258）镀膜=AR @ 258 nm, R<0.4 %; 组=Large lens kits (40 lenses)
140-1240-AR266紫外熔融石英透镜套装，AR@266 nm，R<0.4%（SKU 140-1240-AR266）镀膜=AR @ 266 nm, R<0.4 %; 组=Large lens kits (40 lenses)
140-1240-AR343紫外熔融石英透镜套装，AR@343 nm，R<0.5%镀膜=AR @ 343 nm, R<0.5 %; 组=Large lens kits (40 lenses)
140-1240-AR350-900紫外熔融石英透镜套装，BBAR@350-900 nm，R<1.5%（SKU 140-1240-AR350-900）镀膜=BBAR @ 350-900 nm, R<1.5 %; 组=Large lens kits (40 lenses)
140-1240-AR355紫外熔融石英透镜套装，AR@355 nm，R<0.25%（SKU 140-1240-AR355）镀膜=AR @ 355 nm, R<0.25 %; 组=Large lens kits (40 lenses)
140-1240-AR515紫外熔融石英透镜套装，AR@515 nm，R<0.3%镀膜=AR @ 515 nm, R<0.3 %; 组=Large lens kits (40 lenses)
140-1240-AR532紫外熔融石英透镜套装，AR@532 nm，R<0.25%（SKU 140-1240-AR532）镀膜=AR @ 532 nm, R<0.25 %; 组=Large lens kits (40 lenses)
140-1240-AR532+1064紫外熔融石英透镜套装，AR@532+1064 nm，R<0.5%（SKU 140-1240-AR532+1064）镀膜=AR @ 532+1064 nm, R<0.5 %; 组=Large lens kits (40 lenses)
140-1240-AR650-1100紫外熔融石英透镜套装，AR@650-1100 nm，R<0.7%镀膜=AR @ 650-1100 nm, R<0.7 %; 组=Large lens kits (40 lenses)
140-1240-AR700-900紫外熔融石英透镜套装，BBAR@700-900 nm，R<0.8%（SKU 140-1240-AR700-900）镀膜=BBAR @ 700-900 nm, R<0.8 %; 组=Large lens kits (40 lenses)
140-1240-AR760-840紫外熔融石英透镜套装，BBAR@760-840 nm，R<0.4%（SKU 140-1240-AR760-840）镀膜=BBAR @ 760-840 nm, R<0.4 %; 组=Large lens kits (40 lenses)
