EKSMA 偏振片支架 840-0185

产品图片

描述

• 旋转刻度可重置角位置
• 锥形刻度可在较大角度范围内轻松读取
• 连续 360° 旋转
• 可锁定
• 适配 1" (25.4 mm) 光学元件;
• 提供 2" 型号
• 可容纳厚度达 19 mm 的光学元件
• 安装孔 M6 和 M4
• 紧凑设计,采用滚珠轴承

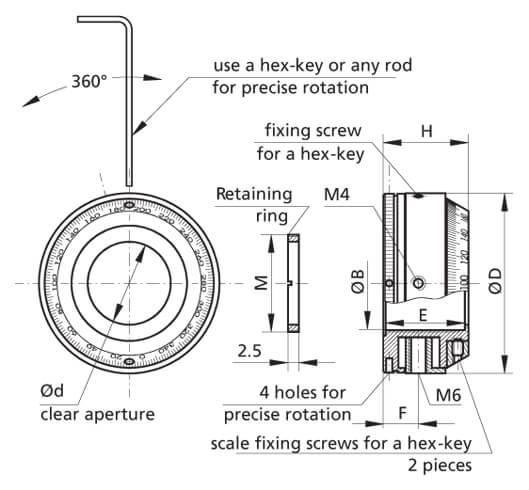

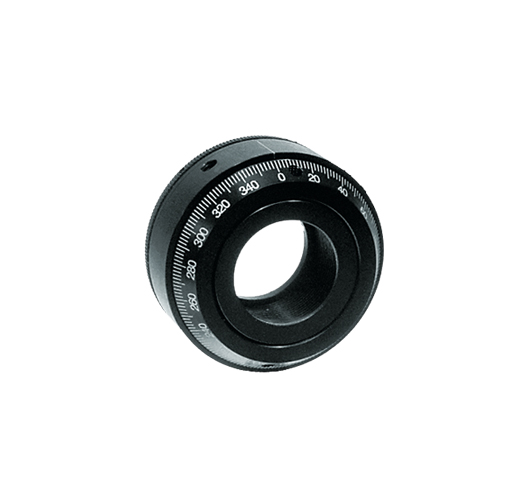

Polarizer Holder 840-0185-01 是一款原创设计的安装座,正面带有可旋转的锥形角刻度。这使用户能够将刻度上的当前位置独立于支架位置,设置为任意选定的角度。

光学元件通过螺纹压圈固定在支架平台的中心孔内。旋转刻度的零位对准所需的透射轴。

例如,旋转平台以选择所需的偏振方向。用其固定螺钉锁定平台。旋转刻度以重置其零位原点。通过重新拧紧刻度自身的两个固定螺钉来锁定刻度。现在,刻度随支架平台一起移动,因此您可以相对于任何初始位置测量角度。

该支架可容纳直径为 1" (25.4 mm) 的旋转敏感型光学元件。刻度按 2° 增量划分。刻度雕刻在锥面上。锥角为 60°。因此可以从较大角度范围内读取刻度。

平台可完整旋转 360°。其边缘带有滚花纹以便于握持。其周边还有 4 个孔。使用同一把 1.5 mm 内六角扳手通过这些孔旋转平台、锁定平台以及锁定旋转锥形刻度。

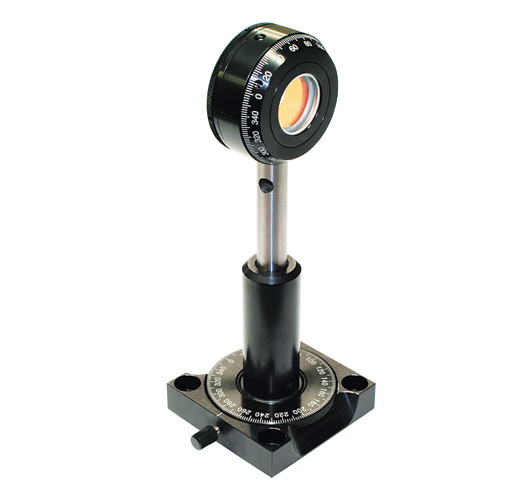

为便于安装在支柱或底座上,支架底座同时具有 M6 和 M4 孔。

材料: 黑色阳极氧化铝。
