EKSMA 电动可变双轮衰减器 991-0602
- 产品详情
产品图片
描述
- 滤光片直径 - Ø20 / Ø25.4 mm
- 通光孔径 Ø18 / Ø23 mm
- 非平行滤光片（倾斜 4°）
- 滤光片厚度上限 – 4 mm
- 支持定制设计
- 封闭式电动可变轮式衰减器 991-0704 可供选择。适用于 CCD 相机。

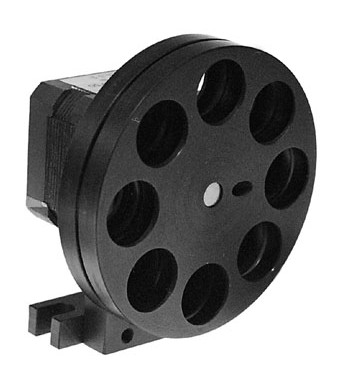

电动可变双轮衰减器 991-0602 由两个滤光片轮组成。每个滤光片轮包含八个 Ø20 mm 或 Ø25.4 mm 的滤光片安装座，通光孔径分别为 Ø18 mm 或 Ø23 mm。每个安装座倾斜 4°，以防止滤光片之间产生相互反射。
我们提供 991-0202-01 衰减器，附带一套标准且最常用的滤光片。参见下表。此外，可根据客户需求定制光学元件。或者我们也可以提供不带滤光片的衰减器，您可自行安装。通过手动或自动化方式可轻松将每个滤光片轮中的滤光片引入光路。两个滤光片轮由单个步进电机驱动。计算机可通过控制器操作滤光片衰减器。控制器单独出售。 固定时，衰减器带有 M6 和 M4 螺钉的间隙槽。此外还有两个 M6 孔和一个 M4 孔（位于其中一个 M6 孔的对面）。
材料： 黑色阳极氧化铝。
技术规格
| 参数 | 规格 |
|---|---|
| 步距角 | 1.8° |
| 步距角精度 | 5 min |
| 所需电功率 | 5.6 W |
| 额定电流 | 0.4 A |
| 电阻 | 33 Normal 0 19 MicrosoftInternetExplorer4 Ω / * Style Definitions * / table.MsoNormalTable {mso-style-name:"Table Normal"; mso-tstyle-rowband-size:0; mso-tstyle-colband-size:0; mso-style-noshow:yes; mso-style-parent:""; mso-padding-alt:0cm 5.4pt 0cm 5.4pt; mso-para-margin:0cm; mso-para-margin-bottom:.0001pt; mso-pagination:widow-orphan; font-size:10.0pt; font-family:"Times New Roman";} |
| 电感 | 52 mH |
| 保持力矩 | 0.12 N Normal 0 19 MicrosoftInternetExplorer4 ·m / * Style Definitions * / table.MsoNormalTable {mso-style-name:"Table Normal"; mso-tstyle-rowband-size:0; mso-tstyle-colband-size:0; mso-style-noshow:yes; mso-style-parent:""; mso-padding-alt:0cm 5.4pt 0cm 5.4pt; mso-para-margin:0cm; mso-para-margin-bottom:.0001pt; mso-pagination:widow-orphan; font-size:10.0pt; font-family:"Times New Roman";} |
| 电机 | 4247 (motors of other types are available) |
| 重量： | 重量： |
| 991-0602-01 / 991-0602-02 | 0.61 kg / 0.65 kg |
标准滤光片组透射率
| 参数 | 规格 |
|---|---|
| 手轮 N1 | Wheel N2 |
| 1 | 1 |
| 0 | 0 |
| 0.9 | 0.8 |
| 0.5 | 0.3 |
| 0.1 | 0.03 |
| 0.01 | 0.003 |
| 0.001 | 0.0003 |
| 0.0001 | 0.00003 |
分类
| 参数 | 规格 |
|---|---|
| 类型 | 手轮 |
订购型号 (variants)
| SKU | 名称(中文) | 规格 |
|---|---|---|

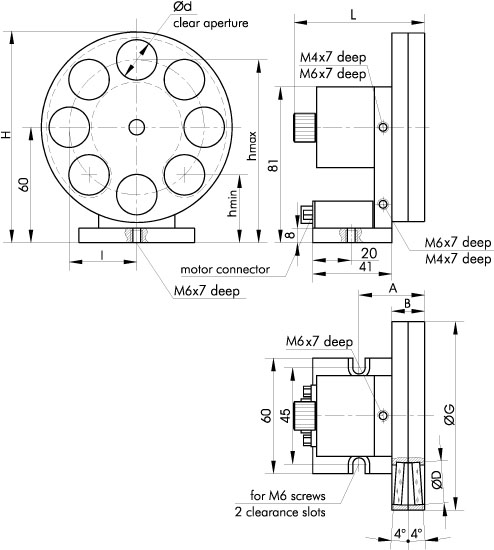

| 991-0602-01 | 电动双转轮衰减器 991-0602，高110 mm，长73.5 mm，34，97，dia 20 / dia 18，dia 100，35，16.5，37 | D，mm=dia 20 / dia 18; H, mm=110; G, mm=dia 100; A, mm=35; B, mm=16.5; L, mm=73.5; hmin, mm=34; hmax, mm=97; I, mm=37; 备注=Note: 991-0602-01 is with filters dia 20 mm. |
| 991-0602-02 | 电动双转轮衰减器 991-0602，高115 mm，长78 mm，32，99.5，dia 25.4 / dia 23，dia 110，39，20.5，39.5 | D，mm=dia 25.4 / dia 23; H, mm=115; G, mm=dia 110; A, mm=39; B, mm=20.5; L, mm=78; hmin, mm=32; hmax, mm=99.5; I, mm=39.5; 备注=Note: 991-0602-01 is with filters dia 20 mm. |
