EKSMA 多轴倾斜平台 850-0010
- 产品详情
产品图片
描述

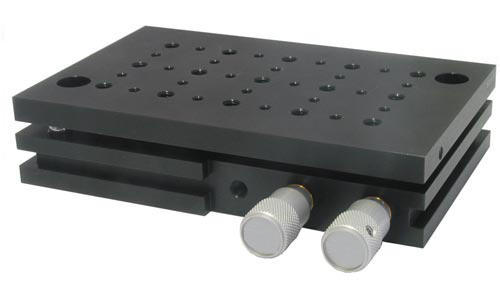

Multi-Axis Tilt Platform 850-0010 提供绕两个轴的角度调节——倾斜和平面内旋转。
安装平台通过两个测微计（千分尺）绕运动学枢轴点旋转。平面外倾斜范围为 ±2°，平面内旋转范围为 ±2.5°。两个测微螺钉并排布置，便于使用。调节动作未经校准，且彼此独立。

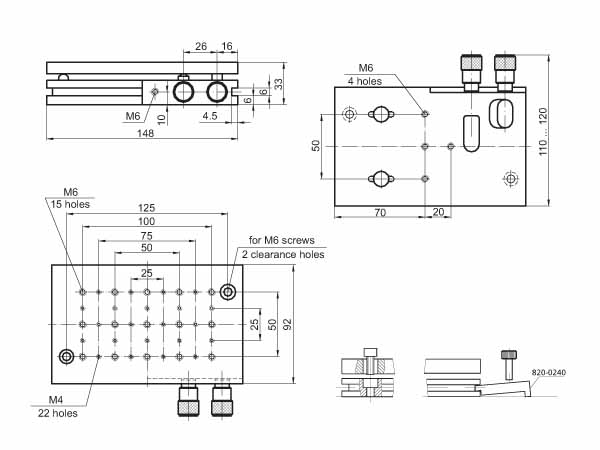

安装平台带有 25 mm 网格分布的 M6 和 M4 螺纹孔。

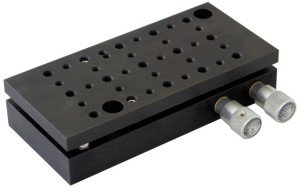

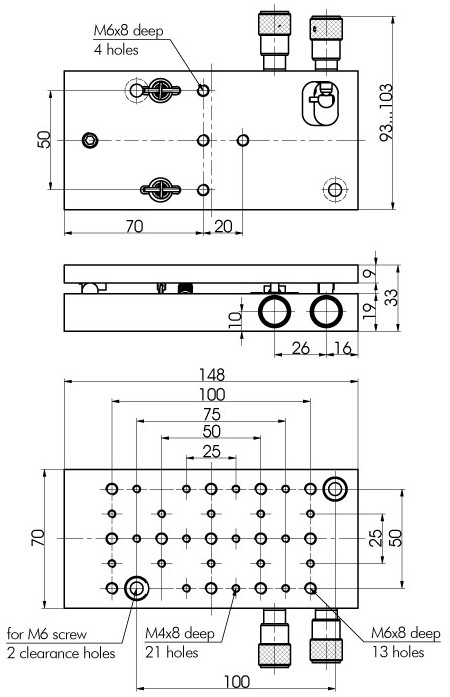

Model 850-0009 是 850-0010 的窄型定制改型。
单元底座上设有两个 Ø6.2 mm 的间隙孔，可用于将 850-0010 固定到光学平台和面包板上。也可使用台面夹具 Table Clamp 820-0240 夹紧单元底座；这样可以将单元以任意方向放置在台面上。
该倾斜平台由黑色阳极氧化铝制成。
技术规格
| 参数 | 规格 |
|---|---|
| 倾斜 Θy | ±2° |
| 旋转 Θz | ±2.5° |
| 承载能力 | 15 kg |
| 重量 | 1 kg |
分类
| 参数 | 规格 |
|---|---|
| 类型 | 基座定位器 |
订购型号 (variants)
| SKU | 名称(中文) | 规格 |
|---|---|---|
| 850-0009 | 多轴俯仰平台 850-0010 | 旋转 θz=±2.5°; 倾斜 θy=±2°; 承载能力=15 kg |
| 850-0010 | 多轴俯仰平台 850-0010，行程±2.5° | 旋转 θz=±2.5°; 倾斜 θy=±2°; 承载能力=15 kg |
