EKSMA 运动学双光学元件侧驱调整架 840-0192

  • 产品详情

产品图片

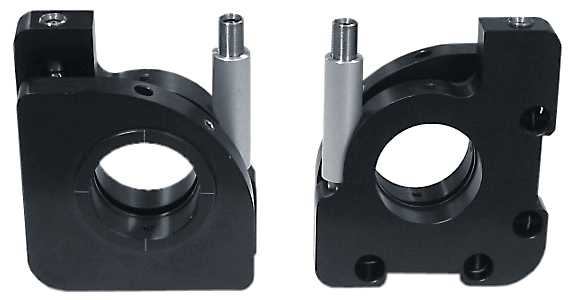

840-0192_img

840-0192_front_back_jpg

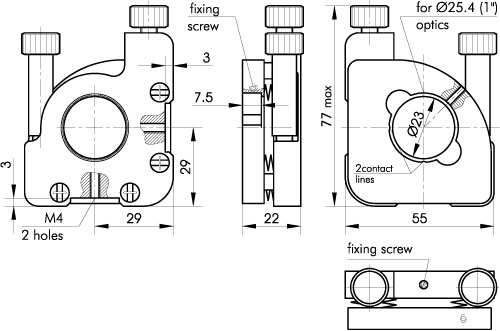

840-0192_dr_xxx

描述

技术规格

参数规格

840-0192 Kinematic Double Optical Mount of Side Drive - DWG file

840-0192 Kinematic Double Optical Mount of Side Drive - STEP file

订购型号 (variants)

SKU名称(中文)规格
840-0192侧驱双联光学调整架 840-0192
  • 适用于 Ø25.4 mm（1 英寸）光学元件
  • 通光孔径 23 mm
  • 运动学设计
  • 在 1 英寸光学元件支架中尺寸最为紧凑
  • 倾斜/俯仰调节范围 ±2°
  • 灵敏度 3 角秒
  • 倾斜与俯仰调节均位于光路之外
  • 适用于紧凑型光学方案
  • 精调螺钉螺距为 0.25 mm
  • 调节螺钉下方设有硬化支座
  • 可容纳两片光学元件：一片置于平台（可调节）上，另一片置于底座（不可调节）上
