EKSMA 飞秒激光脉冲宽带可变衰减器
- 产品详情
产品图片
描述

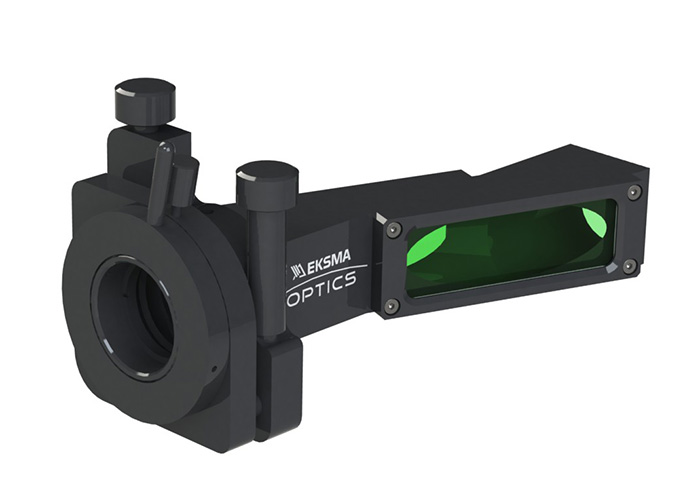

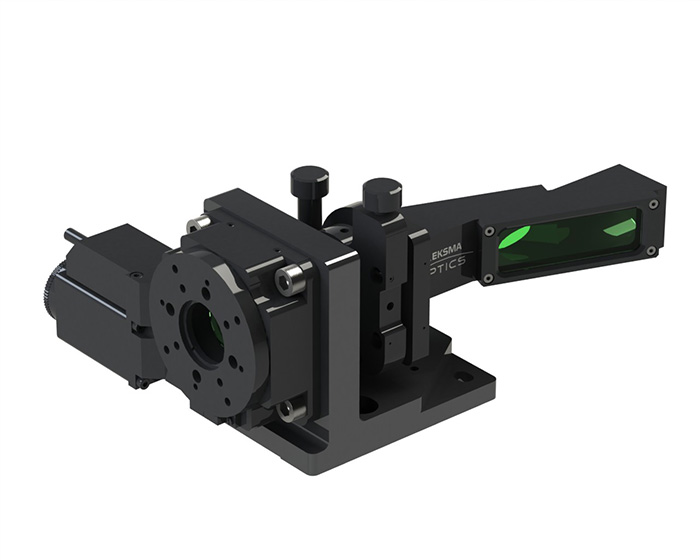

可变衰减器/分束镜由精密光机与光学元件组成，可在 750–850 nm 或 980–1080 nm 宽带波长范围内实现连续分光。衰减器提供手动或电动两种版本。
衰减器采用两块以 70° 入射角工作的薄膜偏振片，该偏振片反射 s 偏振光并透射 p 偏振光。入射角可在 ±2° 范围内调节，以获得较高偏振对比度。

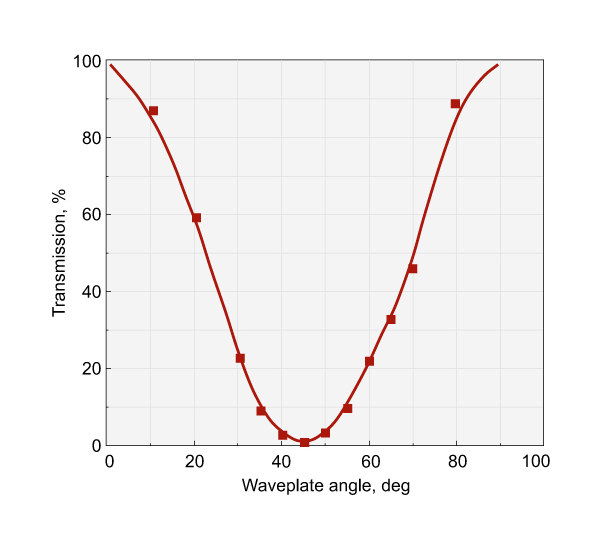

两束出射平行光之间的强度比可连续调节，且不改变其他光束参数。调节方式为旋转安装于旋转调整架内的石英零级空气隙半波片。
p 偏振光直接透过，产生 2.6 mm 的位移；而 s 偏振光经两次反射后与出射的 p 偏振光平行，两者相隔 28 mm。
技术规格
| 参数 | 规格 |
|---|---|
| 通光孔径 | 12 mm |
| 工作带宽 | 100 nm |
| 损伤阈值 | 50 mJ / cm² pulsed at 800nm, 50fsec, 50Hz |
| 偏振对比度（偏振片 1 之后） | >1:200 |
| 偏振对比度（第二偏振片后） | >1:500 |
| 参数 | 规格 |
|---|---|

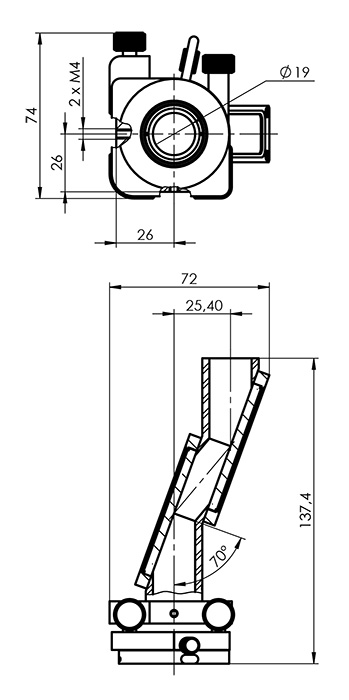

| 手动可变衰减器 - Solidworks文件 | |

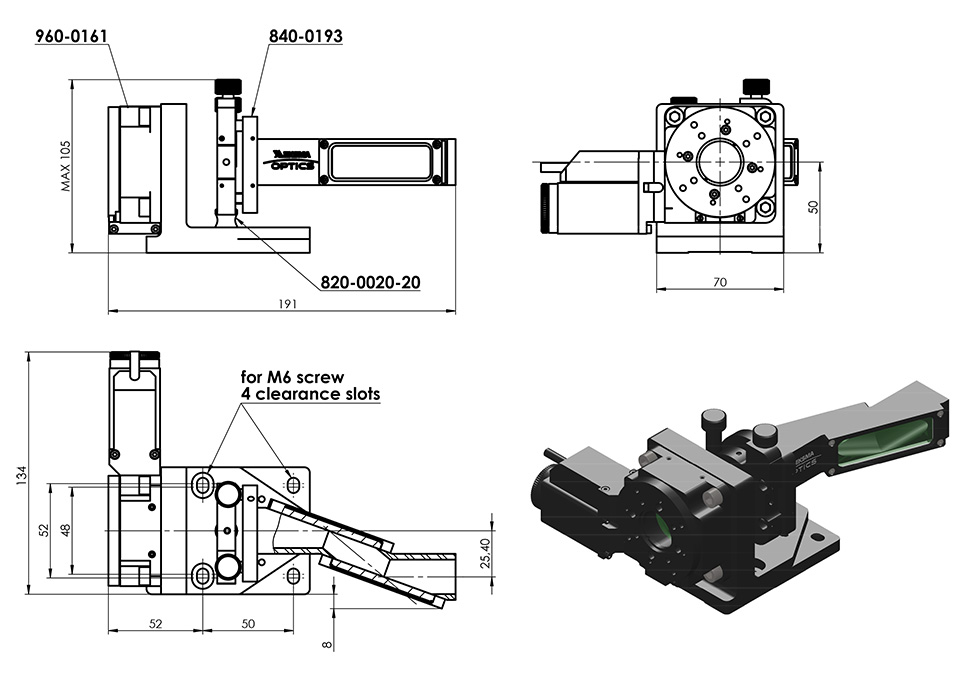

| 电动可变衰减器 - Solidworks文件 |
分类
| 参数 | 规格 |
|---|---|
| 产品线 | femtoline |
订购型号 (variants)
| SKU | 名称(中文) | 规格 |
|---|---|---|
| 990-0070-1030HBBi70 | 飞秒脉冲宽带可变衰减器，980-1080 nm，配置manual version | 工作范围=980-1080 nm; 配置=手动版本; 组=手动版本 |
| 990-0070-1030HBBi70M | 飞秒脉冲宽带可变衰减器，980-1080 nm，配置不含控制器与电源 | 工作范围=980-1080 nm; 配置=不含控制器和电源; 组=电动版本 |
| 990-0070-1030HBBi70M+CP | 飞秒脉冲宽带可变衰减器，980-1080 nm，配置含控制器与电源 | 工作范围=980-1080 nm; 配置=配备控制器和电源; 组=电动版本 |
| 990-0070-257HBBi70 | 飞秒脉冲宽带可变衰减器，255-260 nm，配置manual version | 工作范围=255-260 nm; 配置=手动版本; 组=手动版本 |
| 990-0070-257HBBi70M | 飞秒脉冲宽带可变衰减器，255-260 nm，配置不含控制器与电源 | 工作范围=255-260 nm; 配置=不含控制器和电源 |
| 990-0070-257HBBi70M+CP | 飞秒脉冲宽带可变衰减器，255-260 nm，配置含控制器与电源 | 工作范围=255-260 nm; 配置=配备控制器和电源 |
| 990-0070-343HBBi70 | 飞秒脉冲宽带可变衰减器，333-353 nm，配置manual version | 工作范围=333-353 nm; 配置=手动版本; 组=手动版本 |
| 990-0070-343HBBi70M | 飞秒脉冲宽带可变衰减器，333-353 nm，配置不含控制器与电源 | 工作范围=333-353 nm; 配置=不含控制器和电源 |
| 990-0070-343HBBi70M+CP | 飞秒脉冲宽带可变衰减器，333-353 nm，配置含控制器与电源 | 工作范围=333-353 nm; 配置=配备控制器和电源 |
| 990-0070-515HBBi70 | 飞秒脉冲宽带可变衰减器，500-530 nm，配置manual version | 工作范围=500-530 nm; 配置=手动版本; 组=手动版本 |
| 990-0070-515HBBi70M | 飞秒脉冲宽带可变衰减器，500-530 nm，配置不含控制器与电源 | 工作范围=500-530 nm; 配置=不含控制器和电源 |
| 990-0070-515HBBi70M+CP | 飞秒脉冲宽带可变衰减器，500-530 nm，配置含控制器与电源 | 工作范围=500-530 nm; 配置=配备控制器和电源; 组=电动版本 |
| 990-0070-800HBBi70 | 飞秒脉冲宽带可变衰减器，750-850 nm，配置manual version | 工作范围=750-850 nm; 配置=手动版本; 组=手动版本 |
| 990-0070-800HBBi70M | 飞秒脉冲宽带可变衰减器，750-850 nm，配置不含控制器与电源 | 工作范围=750-850 nm; 配置=不含控制器和电源; 组=电动版本 |
| 990-0070-800HBBi70M+CP | 飞秒脉冲宽带可变衰减器，750-850 nm，配置含控制器与电源 | 工作范围=750-850 nm; 配置=配备控制器和电源; 组=电动版本 |
