EKSMA 主动隔振系统 776-0200
- 产品详情
产品图片
描述
- 体积小巧
- 没有任何低频共振
- 固有刚度高（比 1 Hz 无源隔振器高 500 倍）
- 冲击后恢复迅速（10 ms）
- 无需气源；无需安装调试与校准
- 包含全部三个轴
- 优于任何无源系统
- 不会产生电磁干扰影响精密仪器
- 功耗极低，无发热问题
776-0200 是一款紧凑型模块化动态隔振系统，可对全部六个平动与转动方向的振动进行隔振。这款中等价位的动态隔振系统，在极小的体积内实现了比体积较大、价格较高的无源系统更好的隔振效果。系统通过力传感器采用惯性反馈，不仅可以隔绝建筑振动，还可以隔绝位于系统上的振动源本身的振动。这意味着，例如：被该系统隔振的精密显微镜即便受到操作人员手施加的力，仍能保持静止。系统固有的刚度通常比 1 Hz 共振无源隔振器高 500 倍，具有出色的方向与位置稳定性。由于没有任何低频共振（这种共振困扰着所有无源系统），本系统可以在严苛环境中堆叠使用以实现超隔振。该系统非常适合支撑精密的法布里-珀罗干涉仪和隧道显微镜，能够使这些以及其他高分辨率仪器发挥出理想性能。实验台还已被证明在支撑灵敏实验方面极为成功，例如用于朗缪尔-布洛吉特薄膜测量中的液体槽。

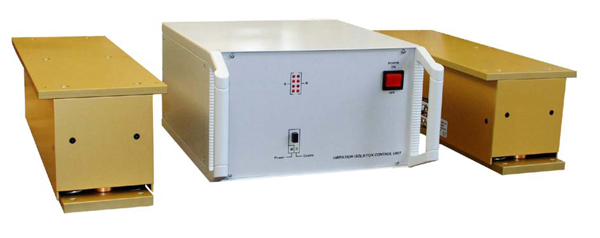

776-0200 是一种由两个模块组成的适应性系统。每个模块本身可隔振垂直和水平平动以及绕一根水平轴的转动。两个模块组合使用可隔振全部六个可能的平动与转动方向的振动。模块不可单独使用。标准 776-0200 系统的隔振从约 1 Hz 开始，在 10 Hz 以上迅速提升至至少 35 dB。该系统在典型实验室环境中提供出色的隔振性能。
技术规格
| 参数 | 规格 |
|---|---|
| 隔振 | Dynamic 1Hz to 200 Hz, passive beyond 200 Hz |

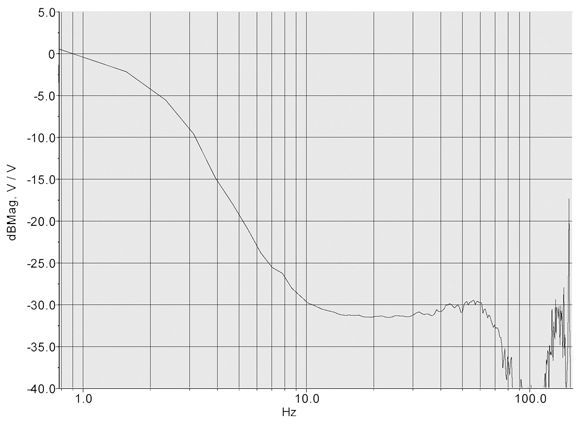

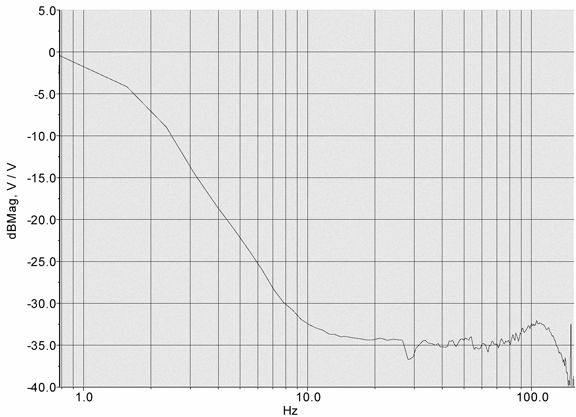

| 传递率 | See transmission curve. / Above 10 Hz transmissibility <30-35 dB decreasing rapidly beyond 100 Hz, depending on load |
| 校正力 | Maximal ±8 N vertically, ±4 N horizontally |
| 静态柔度 | Approx. 3.4 μm / N vertically, 6.8 μm / N horizontally |
| 系统噪声 | Less than 50 nG / vHz from 0.1 - 200 Hz in any direction |
| 静态载荷 | Minimum 0 kg, maximum 200 kg on each element |
| 自重 | 10 kg (per isolation unit) |
| 控制单元 | 控制单元 |
| 安全等级 | 1 |
| 功耗 | Typically 7 W, maximum 9 W |
| 输入电压 | 110-230 V AC±10%, 50-60 Hz |
| 保险丝 | 2x1.6 A / 250V slow, located in the power socket on the rear side of the control unit |
| 过载指示 | 8 LEDs |
| 监测信号 | A multiplexed signal can be used via the BNC-socket at the rear panel of the control unit to display it on an oscilloscope. It shows the vibration levels with and without isolation |
| 顶部 | 顶部 |
| 尺寸 | The units should be arranged parallel to each other and may be spaced any distance from each other provided that the top plate is sufficiently rigid. The width of the top plate should not be more than about 1.5 times the length of the isolation units |
| 材料 | Solid aluminium 20-30 mm thick or honeycomb material |
订购型号 (variants)
| SKU | 名称(中文) | 规格 |
|---|---|---|

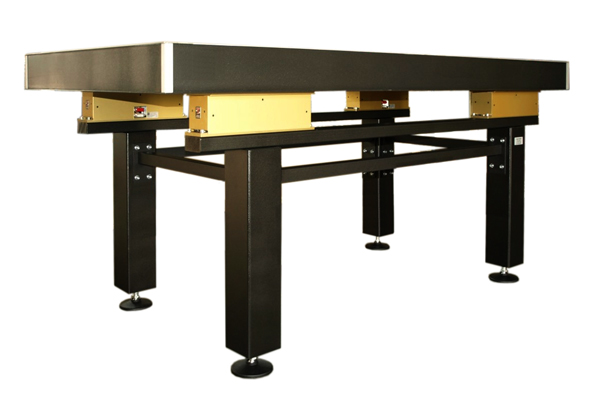

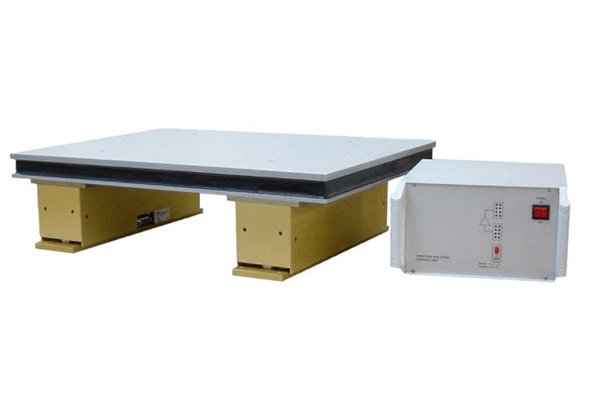

| 776-0202 | 主动隔振系统 776-0200，1，载重400 kg | 隔振元件=2; 负载上限，kg=400 kg; 控制单元=1; 单级隔离器尺寸，mm=360x92x110,5 mm |
| 776-0203 | 主动隔振系统 776-0200，3，1，载重600 | 隔振元件=3; 负载上限，kg=600; 控制单元=1; 单级隔离器尺寸，mm=360x92x110,5 mm |
| 776-0204 | 主动隔振系统 776-0200，4，1，载重800 | 隔振元件=4; 负载上限，kg=800; 控制单元=1; 单级隔离器尺寸，mm=360x92x110,5 mm |
| 776-0205 | 主动隔振系统 776-0200，5，载重1000 | 隔振元件=5; 负载上限，kg=1000; 控制单元=2; 单级隔离器尺寸，mm=360x92x110,5 mm |
| 776-0206 | 主动隔振系统 776-0200，载重1200 | 隔振元件=6; 负载上限，kg=1200; 控制单元=2; 单级隔离器尺寸，mm=360x92x110,5 mm |
