EKSMA 侧向调节反射镜支架 840-0110-T、840-0110-TE
- 产品详情
产品图片
描述
侧调节反射镜调整架 840-0110-T 通过其便于接近调节手柄的设计，可大幅增加光学元件的厚度。
原创设计的 L 型平弹簧确保了调整架平台的出众稳定性。每个正交轴的角范围为 ±2.5°。螺距为 0.25 mm 的精密螺钉可实现 3 角秒的灵敏度。
底座侧面带有 M4 螺纹孔，可实现多种安装配置，例如水平和垂直安装。
调整架由黑色阳极氧化铝制成。L 型弹簧由高品质不锈钢弹簧钢制成。

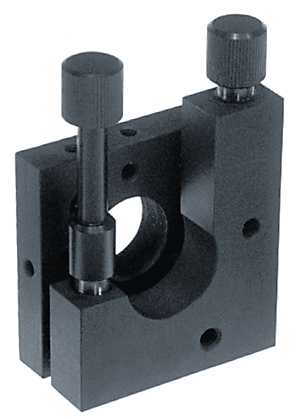

侧调节反射镜调整架 840-0110-T：

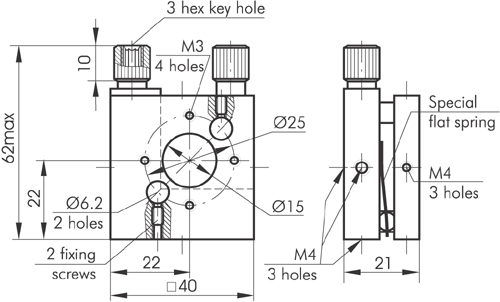

用于连接锥体的偏心安装孔 Ø6.2 mm 可便于转接件的更换和调节至所需位置。

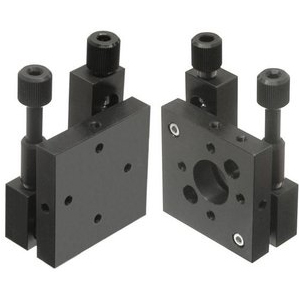

侧调节反射镜调整架 840-0110-TE：
此选项无通光孔径，是理想的倾斜平台。无孔的平整表面便于安装或粘贴反射镜。
专用底座安装件 840-0110-B2 可将 840-0110-T 安装在不同位置。840-0110-T 可通过 840-0110-B1 作为倾斜平台进行安装。
840-0110-B1 可实现极低轮廓的安装。
840-0110-B2 可直接安装于 840-0110-T，也可通过中间附件进行安装。
技术规格
| 参数 | 规格 |
|---|---|
| 840-0110-TE Mirror Mount of Side Regulation - STEP file |
订购型号 (variants)
| SKU | 名称(中文) | 规格 |
|---|---|---|
| 840-0110-B1 | 侧调反射镜架 840-0110-T/840-0110-TE，Base mount (allows mounting with low profile) | 描述=基座安装（可实现低高度安装）; 组=配件 |
| 840-0110-B2 | 侧调反射镜架 840-0110-T/840-0110-TE，Base mount | 描述=基座安装; 组=配件 |
| 840-0110-T | 侧调反射镜架 840-0110-T/840-0110-TE，Mount with clear aperture | 描述=带通光孔的支架; 组=安装座 |
| 840-0110-TE | 侧调反射镜架 840-0110-T/840-0110-TE，Mount without clear aperture | 描述=无通光孔的支架; 组=安装座 |
