EKSMA 自定心大孔径光学支架 840-0007
- 产品详情
产品图片
描述
- 倾斜/俯仰范围 ±2°
- 可根据要求提供更多线性轴
- 适用于直径在 5-100 或 5-150 mm 之间的光学元件

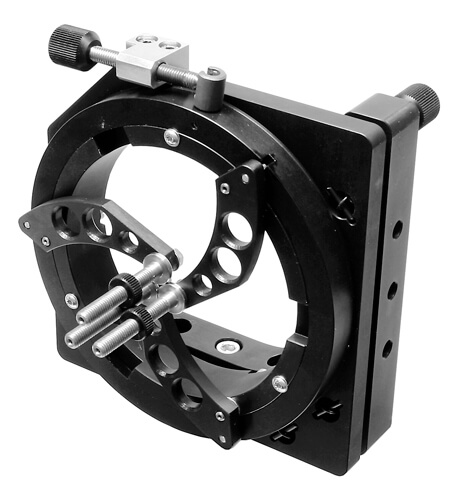

840-0007 自定心光学支架设计用于安装各种不同直径的光学元件。这些支架特别适用于安装大孔径光学元件。

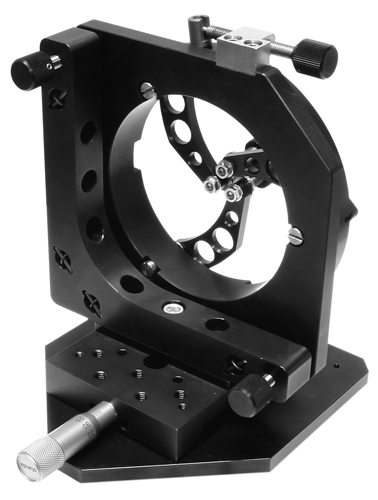

我们还提供一套用于光学元件线性调节的组件套件，可安装到 840-0007 支架中。该套件由支架本体、 以及便于安装的底板组成。可根据要求提供具有更多线性轴的解决方案。
技术规格
| 参数 | 规格 |
|---|---|
| 精调螺杆螺纹 | M6x0.25 |
| 光学元件直径范围: | 光学元件直径范围: |
| 840-0007-10 | 5-100 mm |
| 840-0007-15 | 5-150 mm |
| XY 倾斜/俯仰范围 | ± 2 ° |
| X 轴平移范围（适用于 840-0007-10X） | 25 mm |
| 参数 | 规格 |
|---|---|
| 自定心大孔径光学支架 - STEP 文件 |
订购型号 (variants)
| SKU | 名称(中文) | 规格 |
|---|---|---|
| 840-0007-10 | 自定心大通光孔光学调整架 840-0007，Mount for ∅ 5-100 mm optics | 描述=Mount for ∅ 5-100 mm optics; 组=光学支架 |
| 840-0007-10X | 自定心大通光孔光学调整架 840-0007，Set of 840-0007-10 Mount, 860-0052 Linear Translation Stage and Base Plate | 描述=Set of 840-0007-10 Mount, 860-0052 Linear Translation Stage and Base Plate; 组=配直线平移台的光学镜架组 |
| 840-0007-15 | 自定心大通光孔光学调整架 840-0007，Mount for ∅ 5-150 mm optics | 描述=Mount for ∅ 5-150 mm optics; 组=光学支架 |
