EKSMA 大型自定心透镜/光学元件支架 830-0027
- 产品详情
产品图片
描述

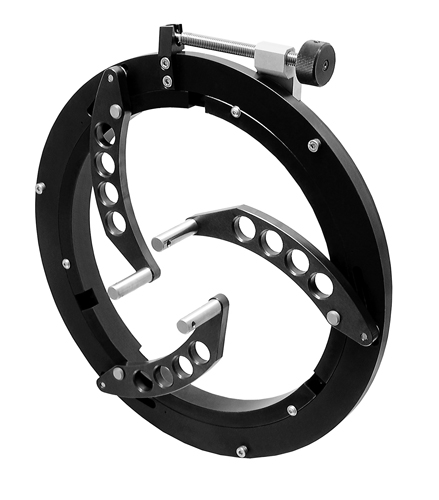

自定中心光学元件镜架 830-0027 可可靠地将圆形光学元件及圆柱形物体定中心并稳固夹持。当需要交替使用不同直径的透镜、且必须将中心反复调节至同一高度时，该镜架尤为实用。通过调节装置顶部的驱动螺钉，可将光学元件固定并定中心。重型光学元件由楔形压杆固定。
- 适用于直径可达8'' 的光学元件 (830-0027-08) 或直径可达12'' 的光学元件 (830-0027-12)

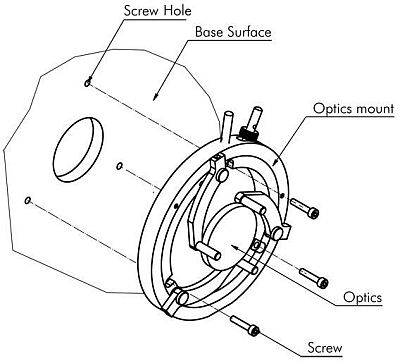

- 配有 3 个 Ø6.5 mm 安装孔，可安装于垂直表面，例如光谱仪的输入/输出端
- 含用于安装到光学平台的底板（830-0027-08 为 3 个 M4 孔；830-0027-12 为 3 个 M6 孔）
- 反向操作——可从内部夹持中空物体
- 采用黑色阳极氧化铝及黑色氧化钢制成
可按需提供真空版本。
技术规格
| 参数 | 规格 |
|---|---|
| 830-0027-08 Self-Centering Lens / Optics Mount - Solidworks file / 830-0027-12 Self-Centering Lens / Optics Mount - Solidworks file | |
| 830-0027-08 Self-Centering Lens / Optics Mount - DWG file / 830-0027-12 Self-Centering Lens / Optics Mount - DWG file | |
| 830-0027-08 Self-Centering Lens / Optics Mount - STEP file / 830-0027-12 Self-Centering Lens / Optics Mount - STEP file |
分类
| 参数 | 规格 |
|---|---|
| 类型 | 光学镜架 |
订购型号 (variants)
| SKU | 名称(中文) | 规格 |
|---|---|---|
| 830-0027-08 | 大型自定心透镜/光学件座 830-0027，without base plate | 描述=不含底板; 重量=1.8 kg |
| 830-0027-08B | 大型自定心透镜/光学件座 830-0027，for Ø25.4 - Ø203.2 mm optics | 描述=for ø25.4 - ø203.2 mm optics |
| 830-0027-12 | 大型自定心透镜/光学件座 830-0027，without base plate（SKU 830-0027-12） | 描述=不含底板; 重量=7.35 kg |
| 830-0027-12B | 大型自定心透镜/光学件座 830-0027，for Ø76 - Ø305 mm optics | 描述=for ø76 - ø305 mm optics |
