EKSMA 侧向调节 XZ 微型平移台 860-0102
- 产品详情
产品图片
描述
- 超紧凑结构
- 精确直线运动
- 4 mm X-Z 或 X-Y 行程范围
- 精密滚珠轴承
- 精密丝杠螺距 0.25 mm（每英寸 100 牙）

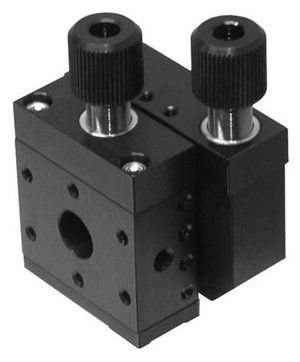

XZ Micro Translation Stage 860-0102 提供平滑、精确的两轴运动。驱动螺杆的位置布置使该单元仅可从单侧进行控制。因此 860-0102 在仪器布局极为紧凑的光路方案中非常实用。

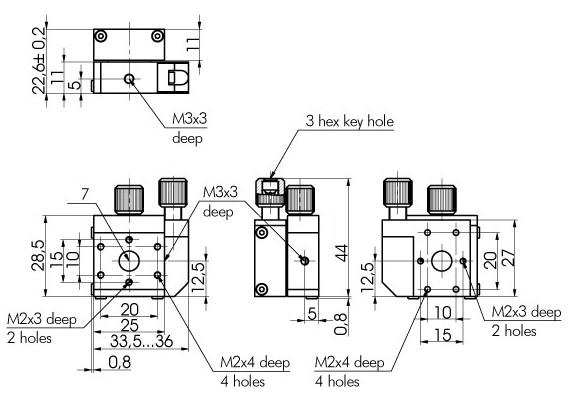

此平台的行程为 4 mm，灵敏度为 5 µm。提供 M2 螺纹孔用于部件安装。该单元具有 Ø7 mm 的通光孔径，因此非常适合用作光阑的支架。该平台可通过 M3 和 M2 安装孔直接安装于面包板及我们的其他设备上。
810-0120 角支架可用于将该平台与其他单元组合使用。底板须另行订购。
底座与平台由黑色阳极氧化铝制成。
技术规格
| 参数 | 规格 |
|---|---|
| 行程范围 | 4 mm |
| 灵敏度 | 1 µm |
| 跟踪精度 | 2 µm |
| 承重能力：/ 水平 / 垂直 | 0.3 kg / 0.1 kg |
| 参数 | 规格 |
|---|---|
| XZ 微型平移台 - Solidworks 文件 | |
| XZ 微型平移台 - DWG 文件 | |
| XZ 微型平移台 - STEP 文件 |
分类
| 参数 | 规格 | |
|---|---|---|
| 类型 | 平移\ | 旋转 |
订购型号 (variants)
| SKU | 名称(中文) | 规格 |
|---|---|---|
| 860-0102 | XZ微型侧调位移台 860-0102，standard version | 描述=标准版本 |
| 860-0102-04 | XZ微型侧调位移台 860-0102，with mini micrometer 870-0055-04 installed | 描述=with mini micrometer 870-0055-04 installed |
| 860-0102BP | XZ微型侧调位移台 860-0102，base plate for mounting | 描述=安装用底板; 组=配件 |

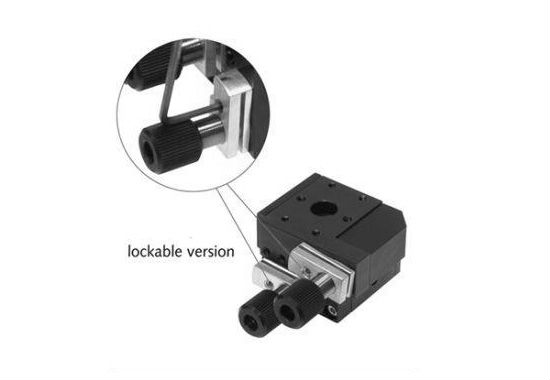

| 860-0102L | XZ微型侧调位移台 860-0102，lockable version | 描述=可锁定版本 |
