EKSMA 侧驱动分束镜调整架 840-0191

产品图片

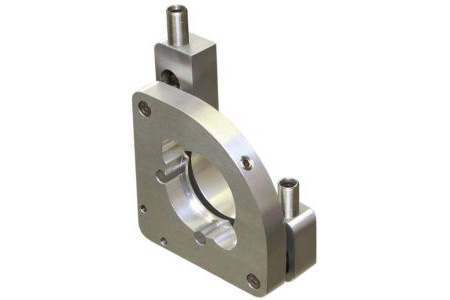

描述

• 1英寸光学元件支架中尺寸最为紧凑
• 倾斜和俯仰均可从光路侧面进行调节
• 适用于密集型光学方案
• 螺距 0.25 mm 的细调螺钉
• 调节螺钉下方设有硬化嵌件
• 原创稳定的L型平面弹簧
• 适用于直径 25.4 mm（1英寸）的光学元件
• 倾斜/俯仰调节范围 ±2°
• 设有两个拾取凹槽，可在重新插入时夹持光学元件
• 可水平及垂直安装
• 三面均设有 M4 安装孔

侧驱动分光镜支架 840-0191 适用于直径 25.4 mm 的光学元件。该支架的样式与 840-0195 和 840-0032 类似。

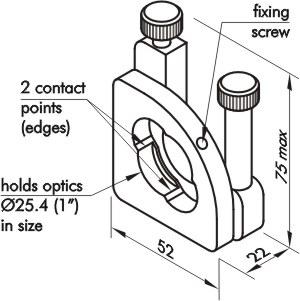

光学元件由平台中心孔内的定位法兰限位，并通过一颗钢制内六角固定螺钉锁紧。该固定螺钉带有硬质塑料头，以防止损伤光学元件。为便于手指操作，设置有两个拾取凹槽。拾取凹槽在中心孔内形成两个接触点。在固定螺钉的夹持下，光学元件紧靠这两个接触点，从而保证其位置稳定。

倾斜/俯仰角度调节范围为 ±2°。倾斜和俯仰通过两颗螺距为 0.25 mm 的不锈钢细调螺钉从侧面进行调节。螺钉推动滚珠抵靠硬化座，确保操作顺畅且灵敏度达到 3 角秒。螺钉配有大号旋钮，可减轻该稳定系统对手指造成的负担。两颗螺钉均从顶部伸出。这种侧面调节方式便于操作，并可实现周围仪器的密集排布。

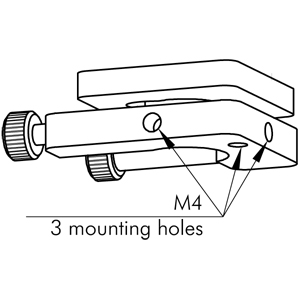

平台通过我方原创设计的 L 型平面弹簧预紧于底座之上，提供出色的稳定性并消除应力诱发的偏振。底座侧面和背面设有三个 M4 螺纹孔，可支持多种安装方式，例如水平和垂直安装。该支架可轻松安装于立柱和底座上。L 型弹簧采用优质不锈钢弹簧钢制成，支架主体采用黑色阳极氧化铝制成。
