EKSMA 侧控微型倾斜/旋转安装座 840-0093
- 产品详情

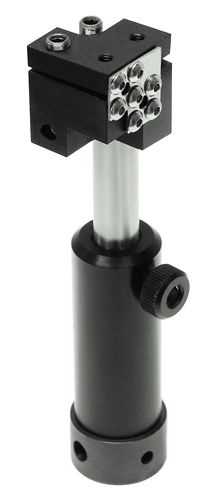

产品图片
描述
840-0093 微型倾斜/旋转调整架可用于旋转和倾斜元件。
- 6° 倾斜和面内旋转
- 顶部驱动
- 紧凑设计，适用于密集型光学方案
- 结构稳定
- 材质：黑色阳极氧化铝
扁平弹簧对调整架的三个主要部件进行预加载，使其可绕两个独立的枢轴转动。其他设计的调整架所有调整都共用一个枢轴。该设计确保两种调节运动相互独立，不会产生相互干扰，因此调整方案非常接近理想的运动学模型。

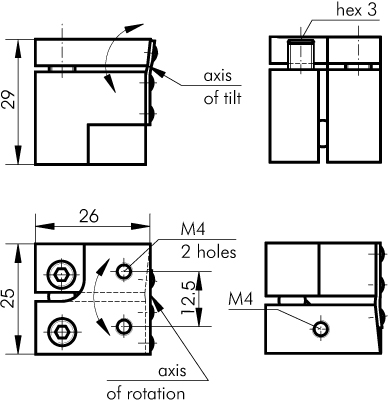

平台上带有两个 M4 安装孔的安装面与调节螺钉位于同一侧。调整架底座有一个 M4 孔，可安装到其他定位器。
调节螺钉的螺距为 0.25 mm。每个螺钉均可使用 3 mm 内六角扳手驱动。
技术规格
| 参数 | 规格 |
|---|---|
| 侧控微型倾斜/旋转安装座 - Solidworks 文件 | |
| 侧控微型倾斜/旋转安装座 - DWG 文件 | |
| 侧控微型倾斜/旋转安装座 - STEP 文件 |
订购型号 (variants)
| SKU | 名称(中文) | 规格 |
|---|---|---|
| 840-0093 | 侧调迷你俯仰/旋转架 840-0093 | 倾斜范围，度=6; 旋转范围，度=6; 灵敏度，角秒=10 |
