EKSMA 大平台旋转台 860-0160
- 产品详情
产品图片
描述
- 200 mm 平台
- 360° 旋转
- 10° 精细调节
- Ø 50.8 mm (2") 通光孔径
大型平台 860-0160 旋转台用于手动旋转大型光学元件，可连续 360° 旋转，精度为 1°；并可通过千分尺在 10° 范围内进行精细调节，精度为 0.5 角分。

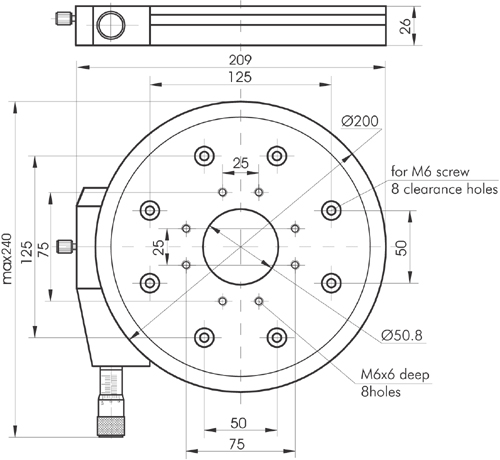

该旋转台具有 Ø50.8 mm 通光孔径。平台上设有用于安装元件的 M6 螺纹孔阵列。
技术规格
| 参数 | 规格 |
|---|---|
| 粗调旋转范围 | 360° |
| 精调旋转范围 | 10° |
| 读数精度 | 0.5 arcmin |
| 灵敏度 | 0.1 arcmin |
| 摆动 | 1 arcmin |
| 水平承载能力 | 15 kg |
| 参数 | 规格 |
|---|---|
| 大平台旋转台 - Solidworks 文件 | |
| 大平台旋转台 - DWG 文件 | |
| 大平台旋转台 - STEP 文件 |
分类
| 参数 | 规格 | |
|---|---|---|
| 类型 | 平移\ | 旋转 |
订购型号 (variants)
| SKU | 名称(中文) | 规格 |
|---|---|---|
| 860-0160 | 大平台旋转台 860-0160 |
