EKSMA 电动Z轴台 940-0212
- 产品详情

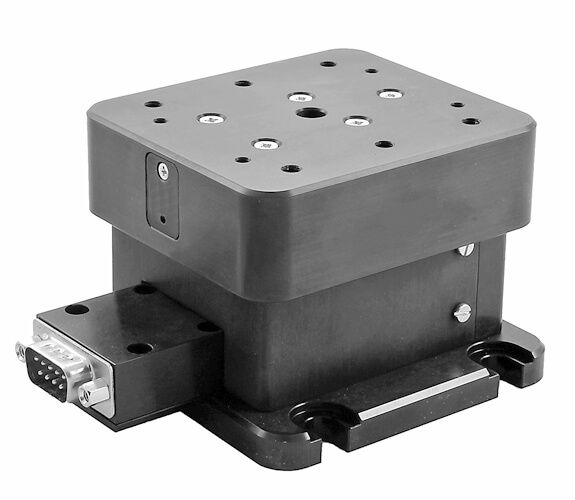

产品图片
描述
紧凑型电动 Z 轴台提供 13 mm 的行程范围。该位移台可理想适配多种电动直线位移台。960-0170 系列电动旋转台可直接安装在 940-0212 的顶部。
技术规格
| 参数 | 规格 |
|---|---|
| 行程范围 | 13 mm |
| 分辨率 整步 | 5 μm |
| 分辨率 1/8 步距 | 0.625 μm |
| 丝杠导程 | 1 mm |
| 速度上限 | 20 mm / sec |
| 承载能力 | 4 kg |
| 单向重复性 | 1 μm |
| 双向重复精度 | 2 μm |
| 电机 | 2 phase stepper actuator |
| 光电耦合器端部限位开关 | 2 |
| 开关极性 | 按下开启 |
| 参数 | 规格 |
|---|---|

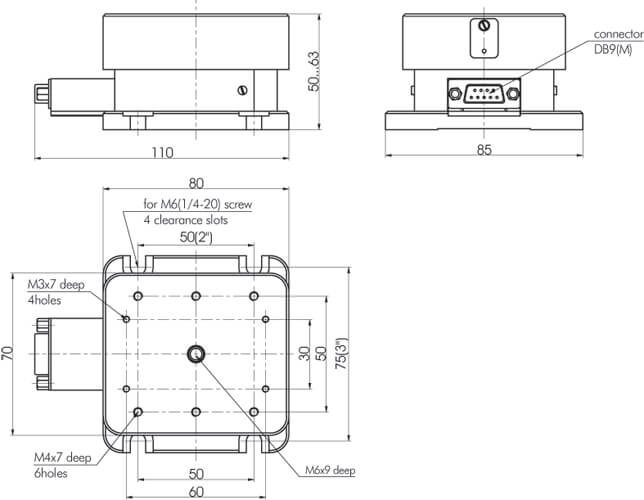

| 电动Z轴台 - Solidworks文件 | |
| 电动Z轴台 - DWG文件 | |
| 电动Z轴台 - STEP文件 |
订购型号 (variants)
| SKU | 名称(中文) | 规格 |
|---|---|---|
| 940-0212 | 电动Z轴位移台 940-0212 |
