EKSMA 电动垂直定位台 940-0215
- 产品详情

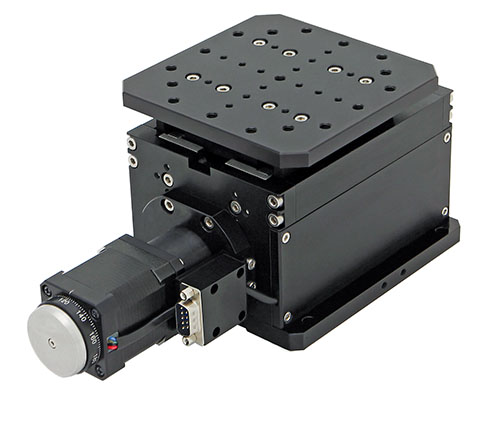

产品图片
描述
电动垂直定位台 940-0215 提供高精度定位和平稳运动，负载可达 10 kg。结合高品质直线轴承导轨，系统在整个行程范围内可实现刚性运动，并具有长寿命。
- 平台真正的垂直升降
- 结构紧凑
- 长寿命
- 提供真空版本
根据具体应用，可使用其他步进电机或伺服电机。步进电机可配备线性编码器和制动器。
940-0215 型号设计用于洁净室运行，洁净度等级较高可达 100。该型号还配备真空套筒，用于清除台体内部在运行过程中积累的灰尘。
技术规格
| 参数 | 规格 |
|---|---|
| 行程范围 | 12.7 mm (0.5 inch) |
| 分辨率 整步 | 2.5 µm |
| 分辨率 1/256 步距 | 0.018 µm* |
| 编码器每转脉冲数 | 按需定制 |
| 单脉冲行程 | - |
| 丝杠导程 | 1 mm |
| 楔角减小率 | 2 : 1 |
| 单向重复性 | 1.5 µm |
| 双向重复精度 | 3 µm |
| 精度 | 10 µm |
| 提升平行度 | 35 µm / (by request up to 10 µm) |
| 速度上限 | 10 mm / s |
| 负载容量上限 | 10 kg / (20 kg by request) |
| 步进电机 | 4247 |
| 无刷直流电机 | - |
| 制动器 | 按需提供 |
| 光电耦合器端部限位开关 | 2 |
| 开关极性 | 按下为打开 |
| 电机连接器 | DB9(M) |
| 材料 | 铝 |
| 表面处理 | 黑色阳极氧化硬盖 |
| 重量 | 3.5 kg |
订购型号 (variants)
| SKU | 名称(中文) | 规格 |
|---|---|---|

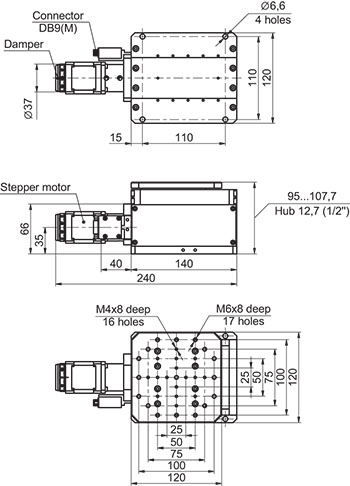

| 940-0215-01 | 电动垂直定位台 940-0215 | |

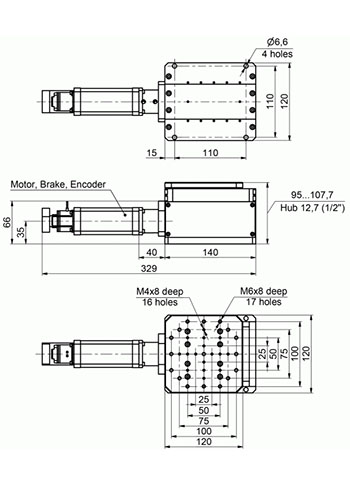

| 940-0215-02 | 电动垂直定位台 940-0215（SKU 940-0215-02） |
