EKSMA 电动延迟线 960-0100
- 产品详情

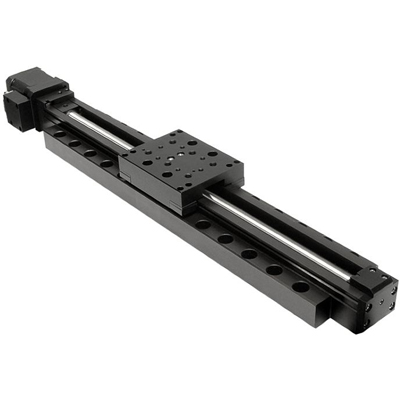

产品图片
描述
- 300 mm 行程范围
- 钢制导轨设计。确保稳定性与刚性
- 2.5 µm 标称分辨率
- 平台内置循环滚珠模块
- 步进电机，每圈 200 步
电动延迟线 960-0100 可提供长达 300 mm 的精密光程延迟。该电动延迟线由集成限位开关的步进电机驱动，可实现 2.5 µm 的高分辨率延迟。
此延迟线的主要特点是高稳定性、紧凑的整体式设计以及高分辨率，使其成为集成到高精度测量系统中的理想选择。该延迟线在实验室中用于精密光程长度控制或其他实验（光谱分析、干涉测量等）时需求很大。
电动延迟线可通过位于平台末端的带刻度旋钮进行手动控制。该装置也可视为一种长行程（300 mm）电动平移台。通过使用我们新一代的步进电机控制器对电机进行步进细分，可以进一步提高分辨率。
型号 960-0100SM 提供完整的 SM 系统，具备伺服电机、运动控制器、编码器和放大器。该系统紧凑且易于使用。
如需通过计算机驱动电机，我们单独提供 980-0030F-USB 或 980-0030-RS232 控制卡。
技术规格
| 参数 | 规格 |
|---|---|
| 行程范围 | 300 mm |
| 分辨率 整步 | 2.5 µm |
| 分辨率 1-8 步距 | 0.31 µm |
| 编码器分辨率 | - |
| 丝杠导程 | 0.5 mm |
| 速度上限 | 8 mm / s* |
| 增量运动下限 | - |
| 承载能力 / 水平 / 垂直 | 10 kg / 3 kg |
| 供电电压 | 36V |
| 电机连接器 | DB9(M) |
| 电机 | 4247 |
| 重量 | 4.28 kg |
| 机械终端限位开关 | 2 |
| 开关极性 | 按下关闭 |
| 推荐控制器 | 980-0040-USB / 980-0030-RS232 |
| 参数 | 规格 |
|---|---|

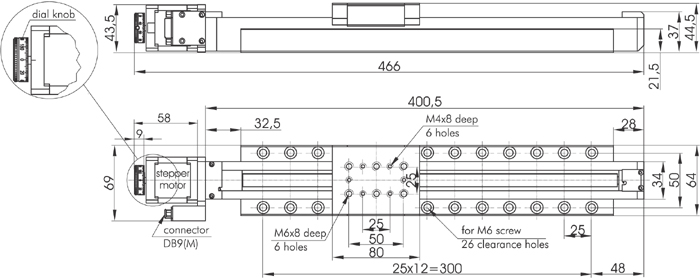

| 电动延迟线 - Solidworks 文件 | |
| 电动延迟线 - DWG 文件 | |
| 电动延迟线 - STEP 文件 |
订购型号 (variants)
| SKU | 名称(中文) | 规格 |
|---|---|---|
| 960-0100 | 电动延迟线 960-0100 | |
| 960-0100SM | 电动延迟线 960-0100（SKU 960-0100SM） |
