EKSMA 电动翻转架 940-0090
- 产品详情
产品图片
描述
- 可通过按钮、手持控制器、外部触发器或 980-0045-USB 控制器进行控制（不含控制器）
- 机械硬限位可确保重复定位精度
- M6x7 螺纹孔用于支柱安装
- 带 SMA I/O 连接器的远程手持控制器
- 单线缆方案，节省空间
- 可按需提供 2" 光学安装座

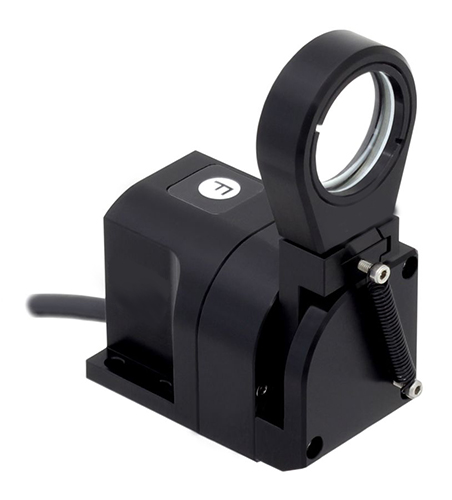

电动翻转架 940-0090 设计用于将 1" (25.4) mm 光学元件快速、精确地翻入或翻出光路。到达 90° 翻转位置所需时间小于 0.4 s。机械硬限位可确保重复定位精度。940-0090 翻转架具有出色的重复性、稳定性和长使用寿命。
滤光片、反射镜或针孔可以方便地安装到支架中，并通过两个氟塑料环和一个锁紧螺母进行固定。用于在不同光学元件之间快速切换的光学元件支架可单独订购。由于翻转时间短，940-0090 可用作光束快门。

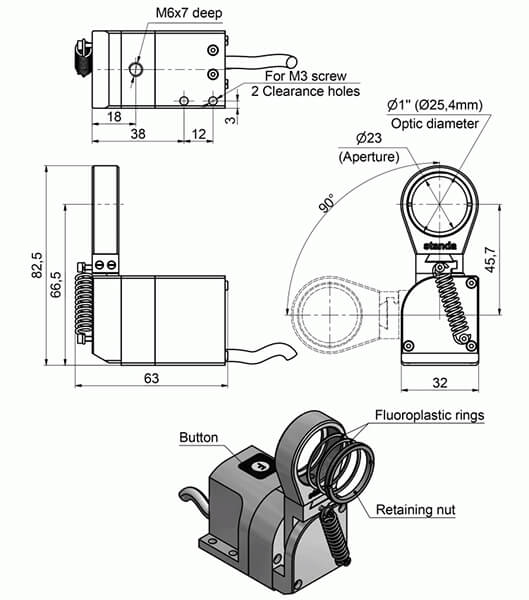

翻转架侧面有两个 M3 间隙孔，底部有一个 M6x7 深螺纹安装孔，与光轴对齐。
技术规格
| 参数 | 规格 |
|---|---|
| 翻转位置 | 0° and 90° |
| 翻转时间 | <0.4 s |
| 光学元件直径 | 25.4 mm (1") |
| 光学元件厚度, 较大 | 7 mm |
| 翻转重复精度 | ≤50 µrad |
| 扭矩上限 | 0.1 Nm |
| 数字 I/O 连接器类型 | SMA (2 places) |
| 电源输入 | 9-12 V |
| 重量 | 160 g |
订购型号 (variants)
| SKU | 名称(中文) | 规格 |
|---|---|---|
| 940-0090 | 电动翻转镜架 940-0090，Motorized Flipper Mount (with one 1" optics holder) | 描述=Motorized Flipper Mount (with one 1" optics holder) |

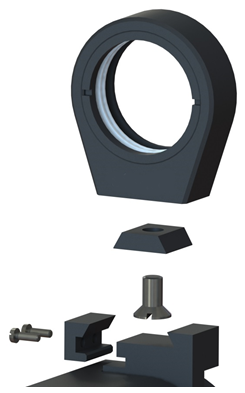

| 940-0090-OH | 电动翻转镜架 940-0090，Additional 1" Optics Holder | 描述=Additional 1" Optics Holder |
| 940-0090-PS | 电动翻转镜架 940-0090，Power supply (12 V, 1 A) | 描述=Power supply (12 V, 1 A) |
