EKSMA 窄型带步进电机电动平移台 960-0050
- 产品详情

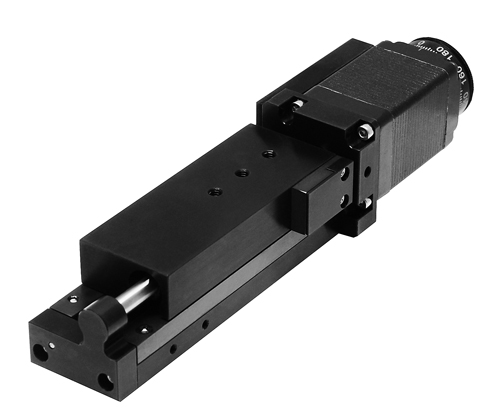

产品图片
描述
- 紧凑设计
- 高导轨精度
- 分辨率 0.156 μm (1/8 步距)
- 提供 X-Y-Z 配置
电动平移台 960-0050 是一款全新开发的平台，融合了自其前身 960-0060-05 推出以来实施的所有改进与优化。
它具备任意方向运行的能力，意味着该平台可以倒置悬挂，也可以垂直运行，电机可朝上或朝下。平台的耐久性经过慎重考量，如今可直接对螺杆涂抹润滑脂而无需拆卸平台。垂直承载能力提升至 3 kg。平台采用弹簧预紧以消除反向间隙。
960-0050 的设计确保在整个行程范围内实现更稳定、更精确的运动。对于垂直（Z 轴）安装，我们提供角支架 810-0150-01。可根据要求定制非标设计的角支架。
每个平移台内置两个机械限位开关，用于行程末端紧急停止，或以数个电机步距的精度建立参考位置。电机位置可通过读取安装在电机轴上的刻度旋钮上的刻度，以一步距的精度目视确定（使用编码器可通过 PC 监测精确位置）。
960-0050 的主体和平台采用黑色阳极氧化铝制成。功能部件由钢制成。
960-0050 窄型电动平移台配有阻尼器。编码器或旋转传感器可根据需求提供。更多信息。
技术规格
| 参数 | 规格 |
|---|---|
| 行程范围 | 50 mm |
| 丝杠导程 | 0.25 mm |
| 分辨率 整步* | 1.25 µm |
| 速度*上限 | 5 mm / s |
| 承载能力 / 水平 / 垂直 | 5 kg / 3 kg |
| 线缆 | integrated, 1.6 m length |
| 电机连接器 | HDB15(M) |
| 步进电机 | 28 |
| 重量 | 0.5 kg |
| 装配 / X-Y / Z | 810-0250-01 / 810-0150-01 |
订购型号 (variants)
| SKU | 名称(中文) | 规格 |
|---|---|---|
| 960-0050 | 窄型步进电机位移台 960-0050 |
