EKSMA 窄型带直流电机电动平移台 961-0060, 962-0060
- 产品详情
产品图片
描述

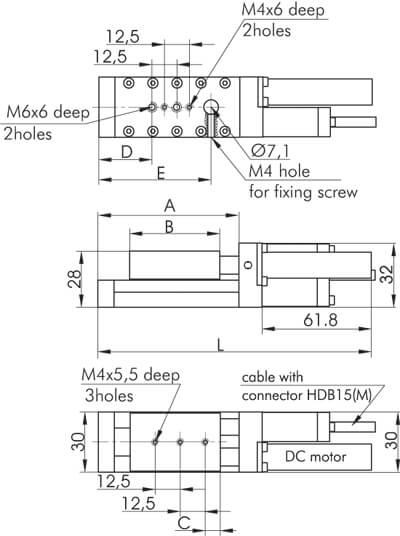

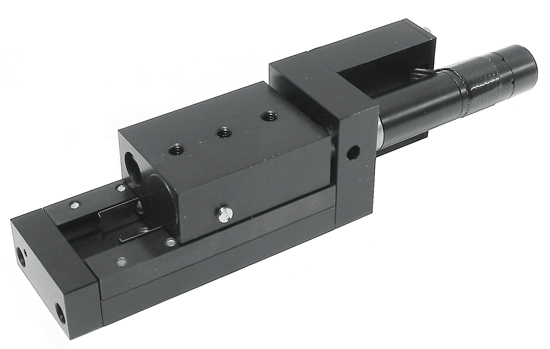

961-0060 系列。 直流电机提供更平稳的运动和闭环运行。高减速比提供高分辨率，但相应速度较低。适用于要求高精度、但对速度限制不敏感的应用。

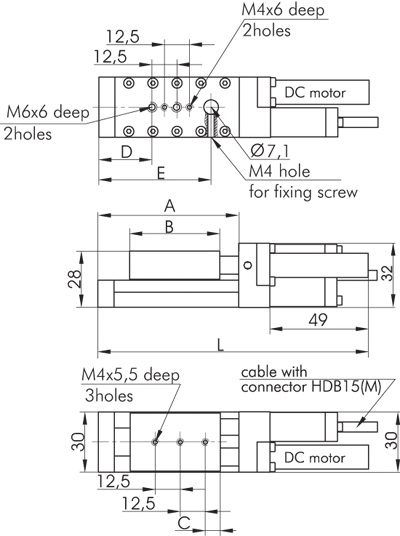

962-0060 系列 平台配备无编码器的直流电机，只能通过操纵杆操作。适用于具有自身反馈的系统，例如与显微镜配合使用时的视觉反馈。
真空兼容 961-0060V 系列平台可供选择。
技术规格
| 参数 | 规格 |
|---|---|
| 行程范围，mm | 10 |
| 丝杠导程, mm | 0.25 |
| 分辨率，μm | 0.058 / - |
| 增量运动下限，μm | 0.1 |
| 双向重复精度，μm | 0.4 |
| 速度*上限 mm / s | 0.5 / 0.038 |
| 承重能力：/ 水平，kg / 垂直，kg | 5 / 1 |
| 线缆 | Integrated, 1.6 m length |
| 电机连接器 | HDB15(M) / DB9(M) |
| 直流电机 | DCE369751 / DCJ252445 |
| 重量，kg | 0.43 |

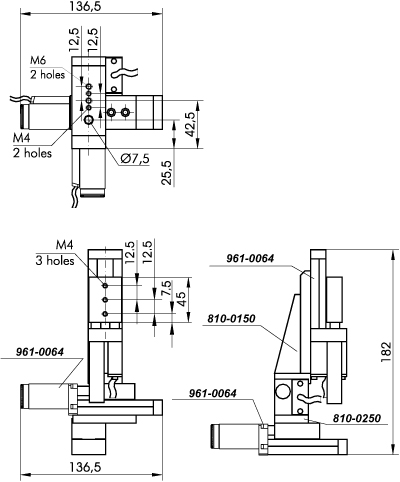

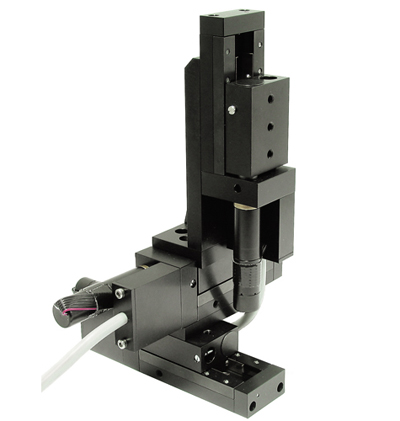

| 装配：/ X-Y / Z | 810-0250 / 810-0150 |
订购型号 (variants)
| SKU | 名称(中文) | 规格 |
|---|---|---|
| 961-0062 | 窄型直流电机位移台 961-0060/962-0060，长126 mm，行程10，21.5，49，45，7.5 | L, mm=126; 行程范围，mm=10; A, mm=60; D，mm=21.5; 边缘厚度，mm=49; B, mm=45; C, mm=7.5 |
| 961-0064 | 窄型直流电机位移台 961-0060/962-0060，长136 mm，行程20，70，26.5，56，45，7.5 | L, mm=136; 行程范围，mm=20; A, mm=70; D，mm=26.5; 边缘厚度，mm=56; B, mm=45; C, mm=7.5 |
| 961-0065 | 窄型直流电机位移台 961-0060/962-0060，长140 mm，行程25，74，30.5，49，11 | L, mm=140; 行程范围，mm=25; A, mm=74; D，mm=30.5; 边缘厚度，mm=60; B, mm=49; C, mm=11 |
| 961-0066 | 窄型直流电机位移台 961-0060/962-0060，长146 mm，行程30，80，36.5，66，55，11.5 | L, mm=146; 行程范围，mm=30; A, mm=80; D，mm=36.5; 边缘厚度，mm=66; B, mm=55; C, mm=11.5 |
| 962-0062 | 窄型直流电机位移台 961-0060/962-0060，长125 mm，行程10，21.5，49，45，7.5 | L, mm=125; 行程范围，mm=10; A, mm=60; D，mm=21.5; 边缘厚度，mm=49; B, mm=45; C, mm=7.5 |
| 962-0064 | 窄型直流电机位移台 961-0060/962-0060，长135 mm，行程20，70，26.5，56，45，7.5 | L, mm=135; 行程范围，mm=20; A, mm=70; D，mm=26.5; 边缘厚度，mm=56; B, mm=45; C, mm=7.5 |
| 962-0065 | 窄型直流电机位移台 961-0060/962-0060，长139 mm，行程25，74，30.5，49，11 | L, mm=139; 行程范围，mm=25; A, mm=74; D，mm=30.5; 边缘厚度，mm=60; B, mm=49; C, mm=11 |
| 962-0066 | 窄型直流电机位移台 961-0060/962-0060，长145 mm，行程30，80，36.5，66，55，11.5 | L, mm=145; 行程范围，mm=30; A, mm=80; D，mm=36.5; 边缘厚度，mm=66; B, mm=55; C, mm=11.5 |
