EKSMA 窄型带真空兼容步进电机电动平移台 960-0050V
- 产品详情

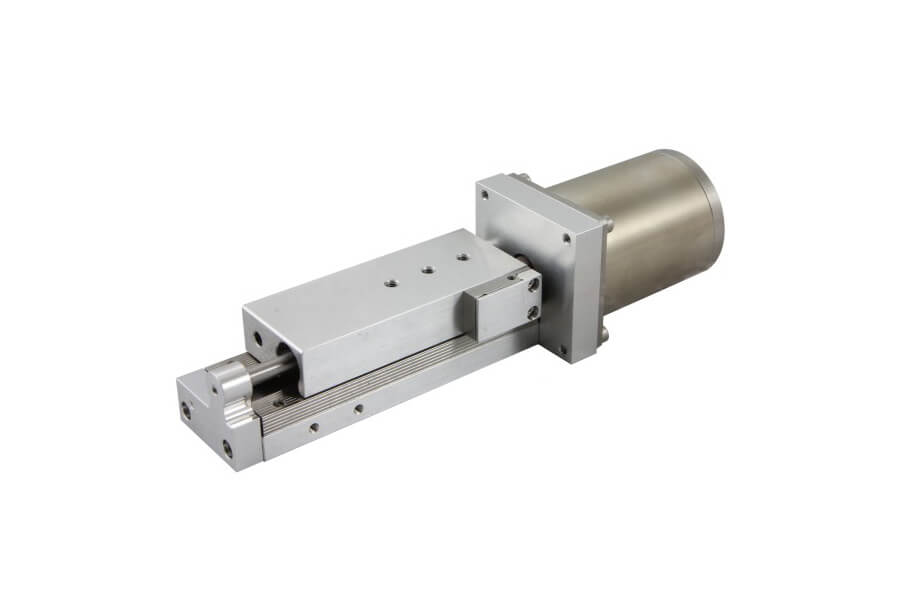

产品图片
描述
真空兼容电动直线台 960-0050V 是一款新研发的台。其突出特点是可以任意方向运行，意味着该台可以倒挂安装，也可以垂直运行，电机可朝上或朝下。在设计时充分考虑了台的耐用性，垂直负载能力提升至 1 kg。该台采用弹簧预紧以消除间隙。960-0050V 的设计可确保在整个行程范围内运动更加稳定和精确。
对于垂直（Z 轴）安装，我们提供角度支架 810-0155V。可根据需求定制非标设计的角度支架。每个直线台内置两个机械限位开关，用于行程末端紧急停止或建立参考位置，精度为若干电机步距（如需更精确的零位设置，请使用 E3 选项，参见 Sensors）。通过读取刻在电机轴上旋钮的刻度，可直观确定电机位置，精度为一步。960-0050V 的本体和平台采用铝合金制成，功能部件采用钢材制成。
该台配备兼容 10⁻⁶ Torr 真空的步进电机，所有机械部件均使用高真空兼容润滑脂进行润滑。铝合金部件未经过阳极氧化处理。台在出厂前于真空腔内进行清洁并包装，以便购买后可立即放入真空腔中，而不会破坏真空环境。
清洁和包装不包含在价格内。电动真空台配备高真空兼容的 Sub-D 公头 9 针连接器。连接器采用玻璃填充聚合物制成，外壳为不锈钢，适用于高真空（10⁻⁸ mbar）及高达 110°C 的温度。
技术规格
| 参数 | 规格 |
|---|---|
| 行程范围 | 50 mm |
| 丝杠导程 | 0.25 mm |
| 分辨率 整步 * | 1.25 µm |
| 速度上限 * | 2.5 mm / s |
| 承载能力 / 水平 / 垂直 | 3 kg / 1 kg |
| 氟塑料电缆 | integrated, 2m length |
| 电机连接器 | HDB15(M) |
| 电机 | VSS42 |
| 重量 | 0.55 kg |
| 装配 / X-Y / Z | 810-0250-01V / 810-0150-01V |
订购型号 (variants)
| SKU | 名称(中文) | 规格 |
|---|---|---|
| 960-0050V | 窄型步进电机位移台（真空兼容） 960-0050V |
