EKSMA 窄型（宽度 30 mm）电动平移台 960-0060
- 产品详情
产品图片
描述
- 窄型 (30 mm)
- 紧凑设计
- 导轨精度高
- 丝杠导程 0.25 mm
- 行程 10、20、25、30 mm
- 可选行程 5、6、8 mm，并提供其他 X-Y-Z 配置

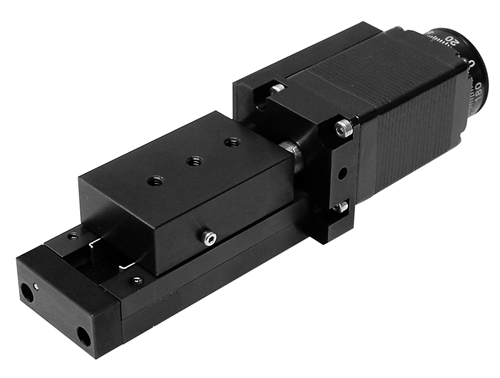

电动平移台 960-0060 是在 860-0060 平移台的基础上制造的。
电动台与 860-0060 平移台的机械参数相同。分辨率、速度和负载能力均取决于电机、减速齿轮的参数，以及用户所选择的控制器和驱动模式。
对于垂直（Z 轴）安装，我们提供角支架 810-0150。可提供定制支架。
每个平移台内置两个机械限位开关，用于在行程范围末端紧急停止，或以若干电机步距的精度建立参考位置。
电机位置可通过读取刻在电机轴上的旋钮刻度，以一步距的精度直观确定（使用编码器可通过 PC 监控精确位置）。
960-0060 的主体和平台由黑色阳极氧化铝制成。功能部件由钢制成。可根据要求提供旋转传感器或编码器。更多信息。
技术规格
| 参数 | 规格 |
|---|---|
| 行程范围，mm | 10 |
| 丝杠导程, mm | 0.25 |
| 分辨率 整步*，µm | 1.25 |
| 速度*,上限 mm / s | 5 |
| 承载能力，kg: / 水平 / 垂直 | 5 / 2 |
| 线缆 | integrated, 1.6 m length |
| 电机连接器 | HDB15(M) |
| 步进电机 | 28 |

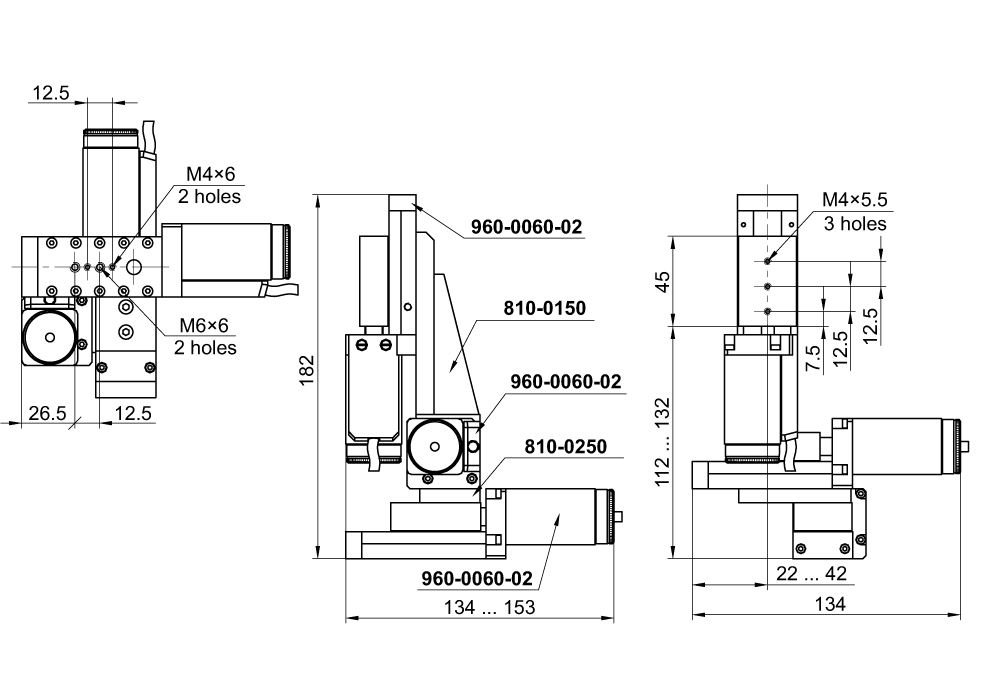

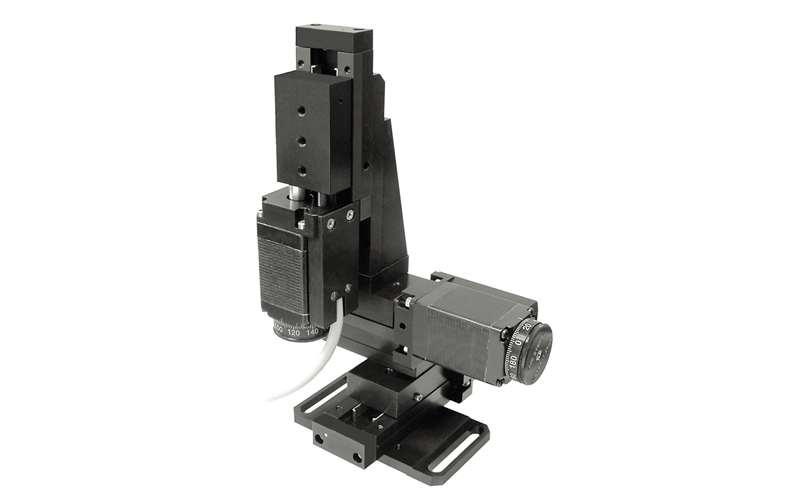

| 组件: X-Y Z | 810-0250 / 810-0150 |
订购型号 (variants)
| SKU | 名称(中文) | 规格 |
|---|---|---|

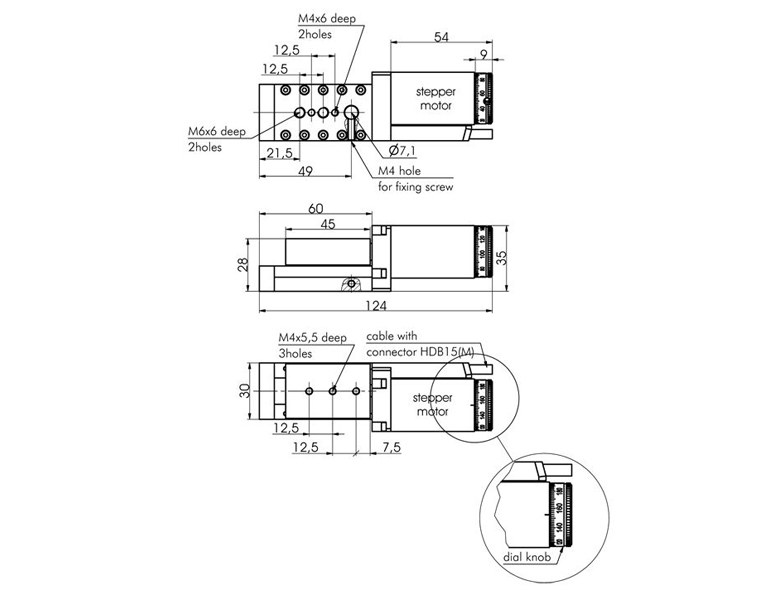

| 960-0060-01 | 窄型（宽30 mm）电动位移台 960-0060，长124 mm，21.5，49，45，7.5 | L, mm=124; A, mm=60; D，mm=21.5; 边缘厚度，mm=49; B, mm=45; C, mm=7.5 |

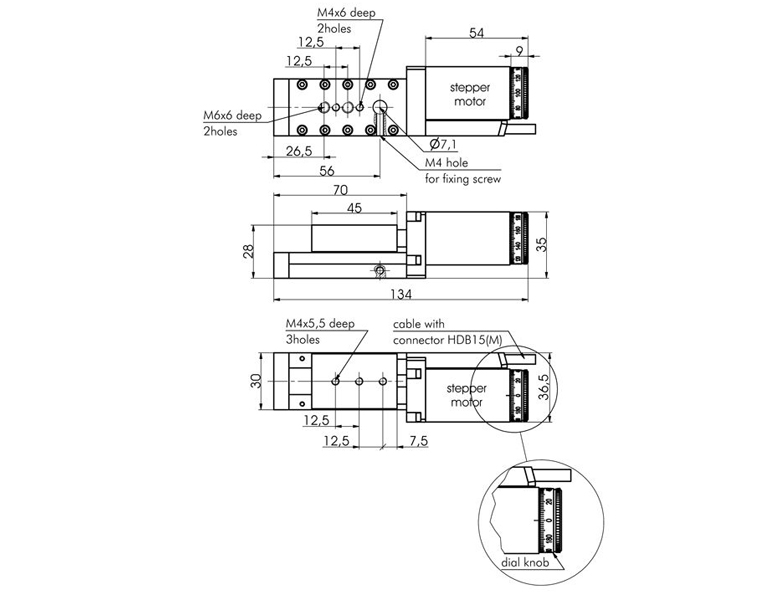

| 960-0060-02 | 窄型（宽30 mm）电动位移台 960-0060，长134 mm，70，26.5，56，45，7.5 | L, mm=134; A, mm=70; D，mm=26.5; 边缘厚度，mm=56; B, mm=45; C, mm=7.5 |

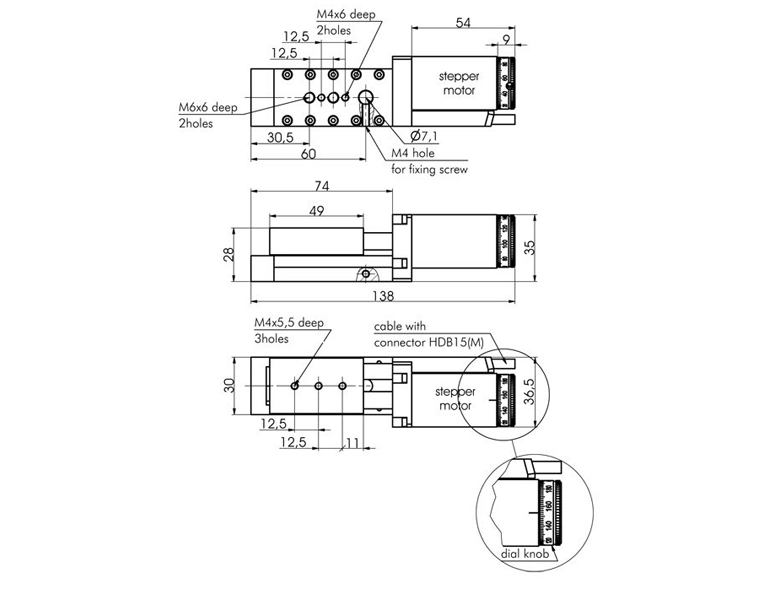

| 960-0060-03 | 窄型（宽30 mm）电动位移台 960-0060，长138 mm，74，30.5，49，11 | L, mm=138; A, mm=74; D，mm=30.5; 边缘厚度，mm=60; B, mm=49; C, mm=11 |

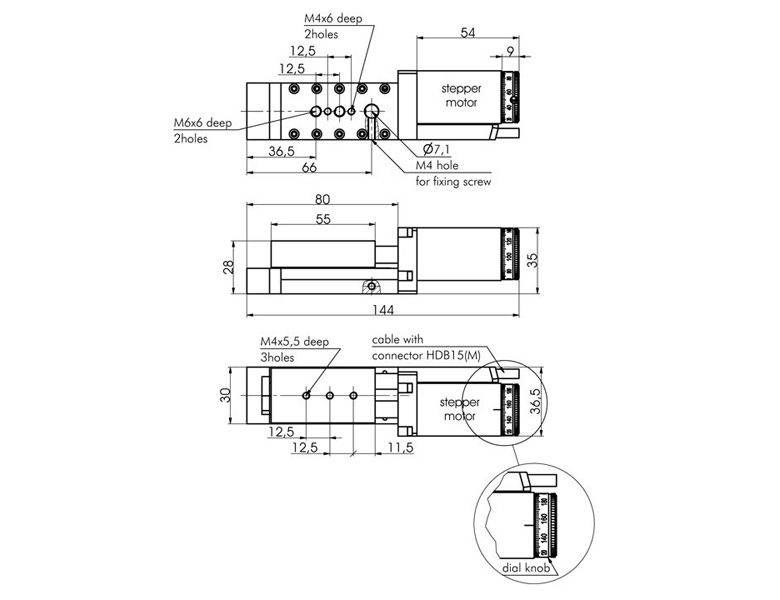

| 960-0060-04 | 窄型（宽30 mm）电动位移台 960-0060，长144 mm，80，36.5，66，55，11.5 | L, mm=144; A, mm=80; D，mm=36.5; 边缘厚度，mm=66; B, mm=55; C, mm=11.5 |
