EKSMA 通用电动旋转台 960-0190
- 产品详情
产品图片
描述

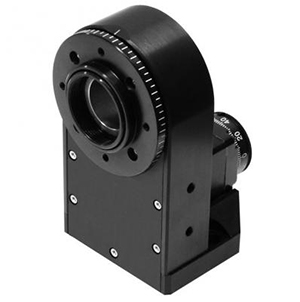

通用电动旋转台 960-0190 是一种简单耐用且低成本的解决方案，可用作光学元件旋转器、滤光片轮或通用旋转平台。中心开口具有 M27x1 螺纹孔径，用于安装 1" 光学元件。包含用于固定光学元件的压圈。
960-0190 搭配各种附件可一机多用。定制附件可按需制造。

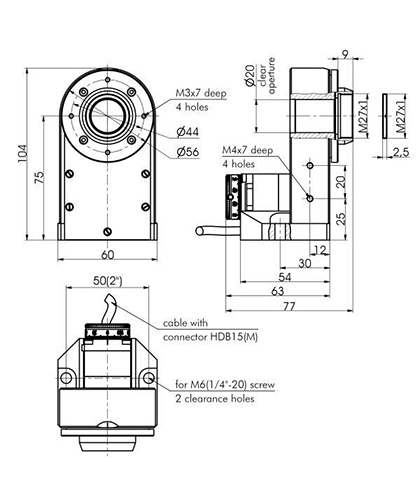

960-0190-01 是基础型旋转台，可旋转 1" 光学元件。可在提供的 M3x7 安装孔上安装各种附件和定制部件。960-0190-02 和 960-0190-03 是 960-0190-01 的变体，配备用于不同应用的附件。
技术规格
| 参数 | 规格 |
|---|---|
| 旋转范围 | 360° |
| 分辨率 整步 / 1/8 步距 | 0.6° / 4.5 arcmin |
| 旋转速度*上限 | 3÷5 rps |
| 摆动 | 2 arcmin |
| 减速齿轮 | 3:1 |
| 限位开关 | 机械式 |
| 驱动机构 | 皮带 |
| 承载能力 / 水平 / 径向 / 扭矩 | 5 kg / 1.5 kg / 4.5x10⁻³ Nm |
| 线缆 | integrated, 1,6 m length |
| 电机连接器 | HDB15(M) |
| 步进电机 | 28S |
| 机械参考开关 / 开关极性 | 1 / pushed is closed |
订购型号 (variants)
| SKU | 名称(中文) | 规格 |
|---|---|---|
| 960-0190-01 | 通用电动旋转台 960-0190，basic rotation stage of 1' optical elements | 描述=basic rotation stage of 1' optical elements |

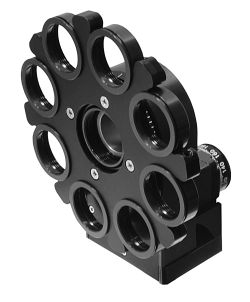

| 960-0190-02 | 通用电动旋转台 960-0190，filter wheel version | 描述=滤光轮型 |
| 960-0190-03 | 通用电动旋转台 960-0190，mounting platform version | 描述=装配平台版本 |
