EKSMA Nd:YAG 晶体
- 产品详情

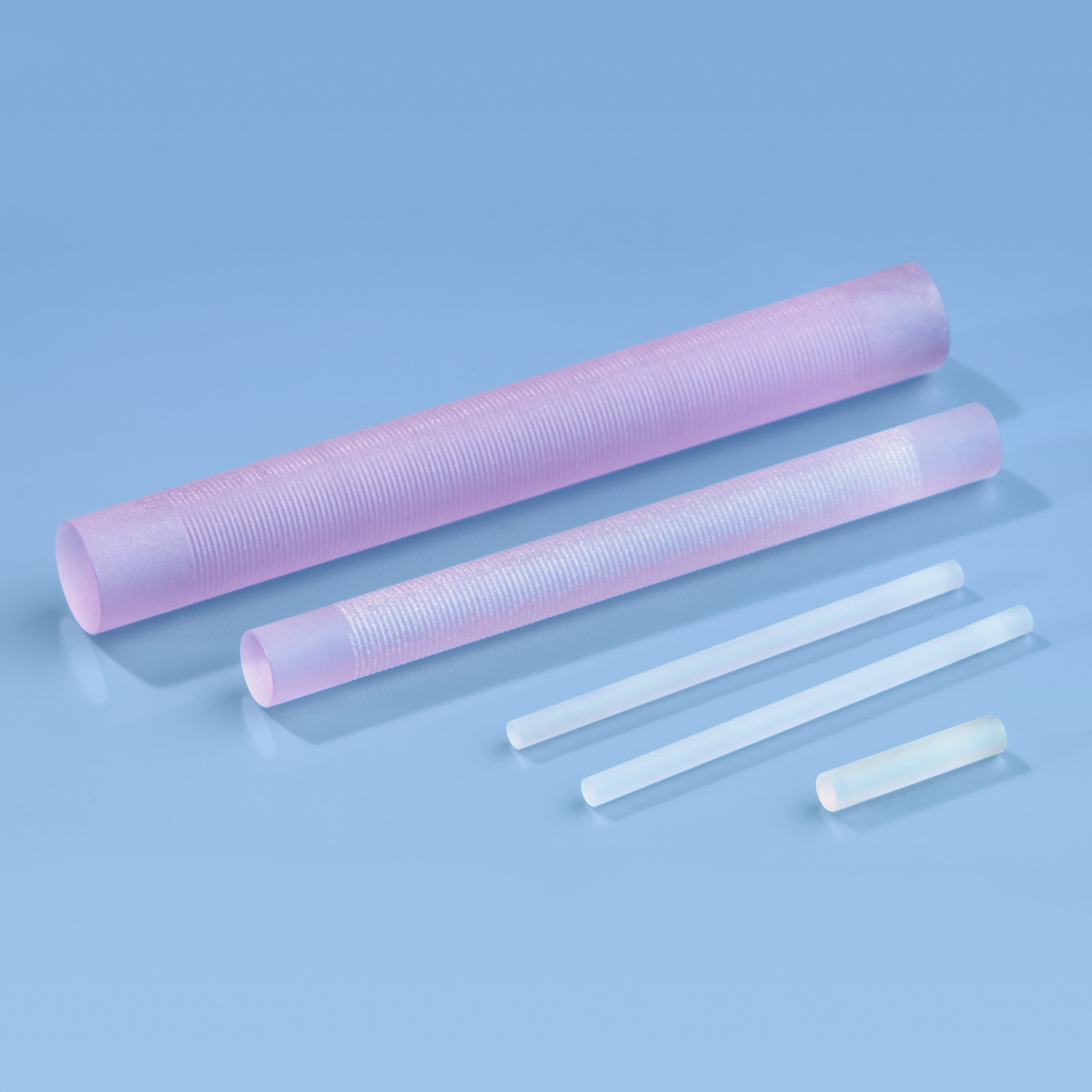

产品图片
描述
掺钕钇铝石榴石 - Nd:YAG 激光晶体是固体激光器中****的激光增益介质。良好的荧光寿命、热导率以及坚固特性，使 Nd:YAG 激光晶体适用于高功率连续波、高强度调 Q 和单模运行。Eksma Optics 提供高光学质量标准尺寸的 Nd:YAG 激光晶体棒，配备高损伤阈值 AR@1064 nm 增透膜。
技术规格
1.0% Nd:YAG 在 25°C 下的特性
| 参数 | 规格 |
|---|---|
| 化学式 | Y₂.₉₇Nd₀.₀₃Al₅O₁₂ |
| 晶体结构 | 立方 |
| 密度 | 4.55 g / cm³ |
| 熔点 | 1970oC |
| 莫氏硬度 | 8.5 |
| 转变 | ⁴F₃ / ₂→⁴I₁₁ / ₂ @ 1064 nm |
| 荧光寿命 | 230 μsec for 1064 nm |
| 热导率 | 0.14 Wcm⁻¹ K⁻¹ |
| 比热 | 0.59 J g⁻¹ K⁻¹ |
| 热膨胀 | 6.9 x 10⁻⁶°C⁻¹ |
| dn/dt | 7.3 x 10⁻⁶°C⁻¹ |
| 杨氏模量 | 3.17 x 10⁴ Kg / mm⁻² |
| 泊松比 | 0.25 |
| 抗热震性 | 790 Wm⁻¹ |
| 折射率 | 1.818 @ 1064 nm |
| 参数 | 规格 |
|---|---|
| 掺杂 | 0.8% or 1.1% |
| 晶体取向 | <111> crystalline direction |
| 表面质量 | 10-5 scratch / dig as per MIL-O-13830A |
| 表面平整度 | λ / 10 at 633 nm |
| 平行度 | < 10 arcsec |
| 垂直度 | < 5 arcmin for plano / plano ends |
| 直径公差 | +0 / -0.05 mm |
| 长度公差 | +1 / -0.5 mm |
| 通光孔径 | > 90 % of full aperture |
| 倒角 | 0.1 mm at 45 deg |
| 镀膜 | both sides coated AR @ 1064 nm, R < 0.2%, AOI = 0 deg |
| 镜筒开槽 | all dia 6.35, 8, 10, 12 mm rods with barrel groowing |
订购型号 (variants)
| SKU | 名称(中文) | 规格 |
|---|---|---|
| E-Y-10-1.1-A/A | Nd:YAG激光晶体，通光Ø10 mm，AR/AR@1064 nm，长85 mm，3/3 parallel | 孔径=Ø 10 mm; 长度=85 mm; 掺杂=1.1 %; 端面楔角，deg=3/3 parallel; 镀膜=AR/AR @ 1064 nm; 组=标准 Nd:YAG 棒 |
| E-Y-12-1.1-A/A | Nd:YAG激光晶体，通光Ø12 mm，AR/AR@1064 nm，长100 mm，3/3 parallel | 孔径=Ø 12 mm; 长度=100 mm; 掺杂=1.1 %; 端面楔角，deg=3/3 parallel; 镀膜=AR/AR @ 1064 nm; 组=标准 Nd:YAG 棒 |
| E-Y-3-0.8-A/A | Nd:YAG激光晶体，通光Ø3 mm，AR/AR@1064 nm，长65 mm，0/0 | 孔径=Ø 3 mm; 长度=65 mm; 掺杂=0.8 %; 端面楔角，deg=0/0; 镀膜=AR/AR @ 1064 nm; 组=标准 Nd:YAG 棒 |
| E-Y-3-0.9-A/A | Nd:YAG激光晶体，通光Ø3 mm，AR/AR@1064 nm，长53 mm，0/0 | 孔径=Ø 3 mm; 长度=53 mm; 掺杂=0.9 %; 端面楔角，deg=0/0; 镀膜=AR/AR @ 1064 nm; 组=标准 Nd:YAG 棒 |
| E-Y-3-1.1-A/A | Nd:YAG激光晶体，通光Ø3 mm，AR/AR@1064 nm，长65 mm，0/0（SKU E-Y-3-1.1-A/A） | 孔径=Ø 3 mm; 长度=65 mm; 掺杂=1.1 %; 端面楔角，deg=0/0; 镀膜=AR/AR @ 1064 nm; 组=标准 Nd:YAG 棒 |
| E-Y-4-0.7-A/A | Nd:YAG激光晶体，通光Ø4 mm，AR/AR@1064 + 805 nm，长20 mm，0/0 | 孔径=Ø 4; 长度=20; 掺杂=0.7-0.8 %; 端面楔角，deg=0/0; 镀膜=AR/AR @ 1064 + 805 nm; 组=非标 Nd:YAG 棒 |
| E-Y-4-0.8-A/A | Nd:YAG激光晶体，通光Ø4 mm，AR/AR@1064 nm，长65 mm，3/3 parallel | 孔径=Ø 4 mm; 长度=65 mm; 掺杂=0.8 %; 端面楔角，deg=3/3 parallel; 镀膜=AR/AR @ 1064 nm; 组=标准 Nd:YAG 棒 |
| E-Y-4-1.1-A/A | Nd:YAG激光晶体，通光Ø4 mm，AR/AR@1064 nm，长65 mm，3/3 parallel（SKU E-Y-4-1.1-A/A） | 孔径=Ø 4 mm; 长度=65 mm; 掺杂=1.1 %; 端面楔角，deg=3/3 parallel; 镀膜=AR/AR @ 1064 nm; 组=标准 Nd:YAG 棒 |
| E-Y-6.35-1.1-A/A | Nd:YAG激光晶体，通光Ø6.35 mm，AR/AR@1064 nm，长85 mm，3/3 parallel | 孔径=Ø 6.35 mm; 长度=85 mm; 掺杂=1.1 %; 端面楔角，deg=3/3 parallel; 镀膜=AR/AR @ 1064 nm; 组=标准 Nd:YAG 棒 |
| E-Y-8-1.1-A/A | Nd:YAG激光晶体，通光Ø8 mm，AR/AR@1064 nm，长85 mm，3/3 parallel | 孔径=Ø 8 mm; 长度=85 mm; 掺杂=1.1 %; 端面楔角，deg=3/3 parallel; 镀膜=AR/AR @ 1064 nm; 组=标准 Nd:YAG 棒 |
