EKSMA Yb:KGW 和 Yb:KYW 晶体
- 产品详情

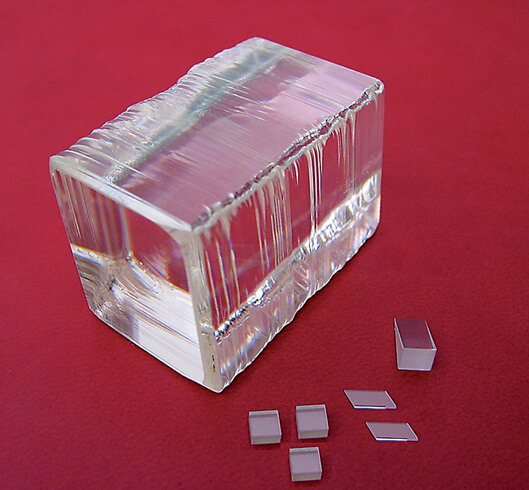

产品图片
描述
Yb:KGW 和 Yb:KYW 晶体具有宽发射带宽，被用作激光材料以产生超短（~ 100-200 fs）高功率脉冲。使用工作波长为 981 nm 的激光二极管直接泵浦 Yb:KGW/KYW 晶体，可构建紧凑型激光系统。Yb:KGW/KYW 激光器在 1023–1060 nm 波长范围内产生脉冲。此外，Yb:KGW 和 Yb:KYW 还可用作超短脉冲放大器。我们认为 Yb:KGW 和 Yb:KYW 是用于产生飞秒脉冲的高功率薄盘激光器的理想材料之一。
特点：
- 在 981 nm 处具有高吸收系数
- 高受激发射截面
- 低激光阈值
- 极低的量子缺陷 λpump/ λse
- 在 1023–1060 nm 处具有宽偏振输出
- 二极管泵浦时具有高斜率效率（~ 60%）
- 高 Yb 掺杂浓度
定制加工能力：
- 多种形状（板条、棒状、立方体）
- 不同的掺杂浓度
- 多样化的镀膜
- 为 OEM 厂商的初始批量提供具有吸引力的价格
如果您正在寻找现货产品，请点击此处。
技术规格
规格
| 参数 | 规格 |
|---|---|
| 名称 | Yb:KGW |
| Yb3+ 浓度 | 0.5-5% |
| 晶体结构 | 单斜 |
| 晶格参数 | a=8.095Å, b=10.43Å, c=7.588Å, β=94.43° |
| 热膨胀 | αa=4X10-6 /°C,αb=3.6X10-6 /°C, αc=8.5X10-6 /°C |
| 热导率 | Ka=2.6 W/mK, Kb=3.8 W/mK, Kc=3.4 W/mK, |
| 密度 | 7.27 g/cm3 |
| 莫氏硬度 | 4-5 |
| 熔融温度 | 1075 °C |
| 透过范围 | 0.35-5.5 μm |
| 折射率（λ=1.06 μm） | ng=2.037, np=1.986, nm=2.033 |
| 热光系数 @ 1064 nm | dnp/dT=-15.7 x 10-6 K-1 dnm/dT=-11.8 x 10-6 K-1 dng/dT=-17.3 x 10-6 K-1 |
| 激光波长 | 1023-1060 nm |
| 荧光寿命 | 0.3 ms |

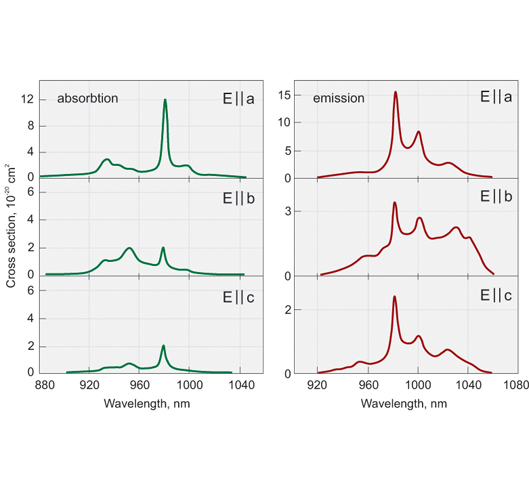

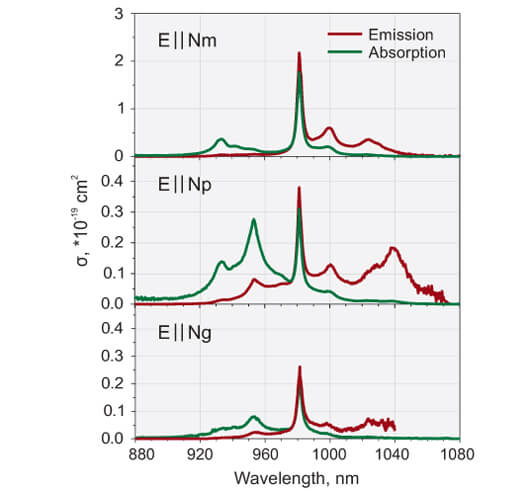

| 受激发射截面（E∥a） | 2.6X10-20 cm2 |
| 吸收峰与带宽 | αa=26 cm-1, λ=981 μm, Δλ=3.7 nm |
| 吸收截面 | 1.2X10-19 cm2 |
| 激光阈值 | 35 mW |
| Yb3+ ²F₅/₂ 多重态的 Stark 能级能量（cm⁻¹）@ 77K | 10682, 10471, 10188 |
| Yb3+ ²F₇/₂ 多重态的 Stark 能级能量（cm⁻¹）@ 77K | 535, 385, 163, 0 |
订购型号 (variants)
| SKU | 名称(中文) | 规格 |
|---|---|---|
| YbKGW-1105-01 | Yb:KGW/KYW激光晶体，尺寸2 x 2 x 5 mm，AR/AR@980-1040 nm | 材料=Yb:KGW; 掺杂=0.03; 尺寸=2 x 2 x 5 mm; 晶体取向=Np切割; 镀膜=AR/AR @ 980 - 1040 nm |
| YbKYW-0618-01 | Yb:KGW/KYW激光晶体，Yb:KYW，尺寸2 x 2 x 5 mm，AR/AR@980-1040 nm | 材料=Yb:KYW; 掺杂=1.5 %; 尺寸=2 x 2 x 5 mm; 晶体取向=Np切割; 镀膜=AR/AR @ 980 - 1040 nm |
