EKSMA β偏硼酸钡（BBO）普克尔盒

  • 产品详情

产品图片

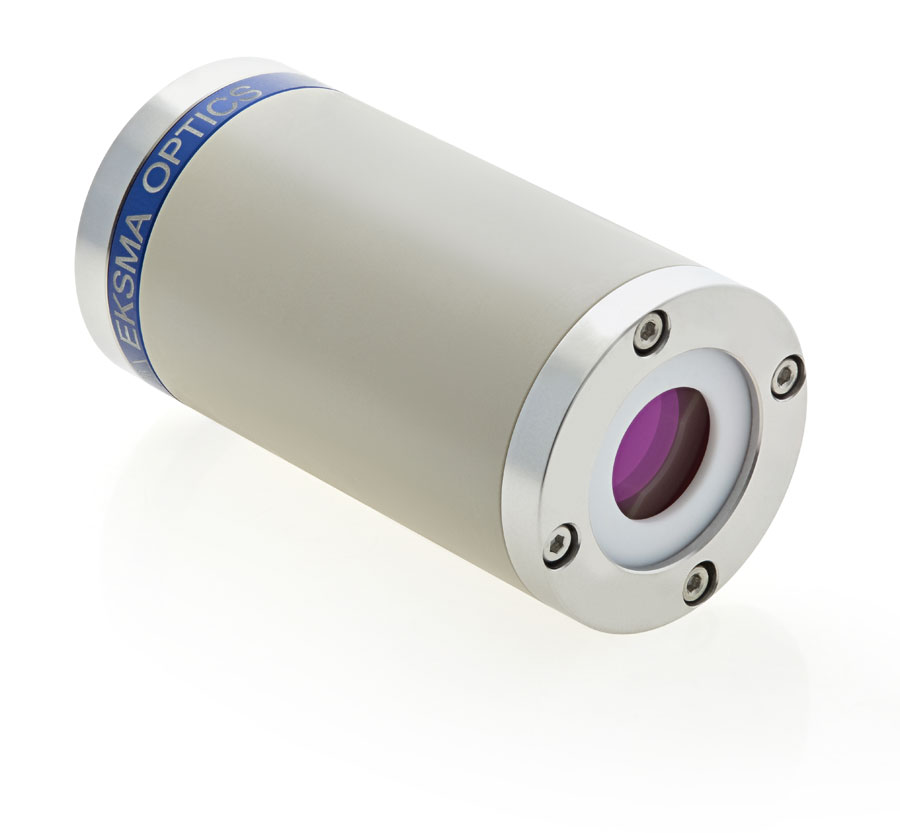

e-005

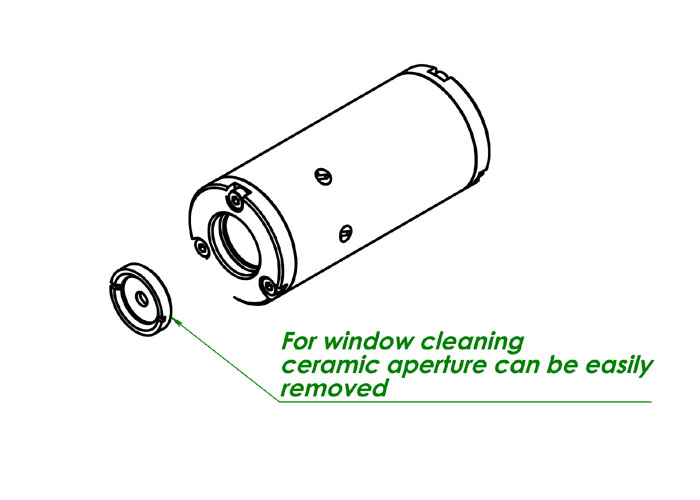

Ceramic_Aperture

描述

特性：

  • 极小的压电振铃
  • 低吸收
  • 可提供陶瓷孔径
  • 宽透射范围 200 nm 至 2000 nm
  • 结构紧凑

应用：

  • 高重频 DPSS Q 开关
  • 高重频再生放大器控制
  • 腔倒空
  • 斩光器

泡克耳斯盒用于在向 BBO 等电光晶体的电极施加电压时改变透过光的偏振态。与偏振片配合使用时，泡克耳斯盒可用作快速光开关。典型应用包括激光腔的 Q 开关、激光腔倒空，以及将光耦合进出再生放大器。

基于 BBO 的泡克耳斯盒可在从紫外到 2 μm 以上的波长下使用。低压电振铃使这些泡克耳斯盒在高功率、高脉冲重频激光的控制中颇具吸引力。可提供与盒体良好匹配的快速开关电子驱动器，用于 Q 开关、腔倒空及其他应用。PCB 系列的泡克耳斯盒为横向场器件。BBO 较低的电光系数导致工作电压较高。四分之一波长电压与电极间距和晶体长度的比值成正比。因此，更小孔径的器件具有更低的四分之一波长电压，然而即使是 2.5 mm 孔径的器件，在 1064 nm 波长下的四分之一波长电压仍高达 4 kV。采用双晶体设计以降低所需电压，并允许以半波模式运行，切换速度快。

技术规格

参数规格
通光孔径直径，mm2.5
晶体尺寸（宽×高×长），mm3x3x20
晶体数量1
λ/4 电压（@ 1064 nm），kV DC<3.5
电容，单位 pF4
光学透过率，%>98
对比度 ¹⁾>1:1000
单元尺寸，单位 mmØ25.4x37.2
参数规格
通光孔径直径，mm3.5
晶体尺寸（宽×高×长），mm4x4x20
晶体数量1
λ/4 电压（@ 1064 nm），kV DC<4.6
电容，单位 pF3
光学透过率，%>98
对比度 ¹⁾>1:1000
单元尺寸，单位 mmØ25.4x37.2
参数规格
通光孔径直径，mm5.8
晶体尺寸（宽×高×长），mm6.3x6.3x20
晶体数量1
λ/4 电压（@ 1064 nm），kV DC<7.5
电容，单位 pF6
光学透过率，%>98
对比度 ¹⁾>1:1000
单元尺寸，单位 mmØ35x42.2

订购型号 (variants)

SKU名称(中文)规格
PCB10D-C-1030BBO普克尔盒，通光Ø9.6 mm，1030 nm，Nd激光高功率应用，<6 kV DC四分之一波电压*=<6 kV DC; 通光孔径=ø 9.6 mm; 中心波长=1030 nm; 应用=Nd基质高功率激光器
PCB10D-C-1064BBO普克尔盒，通光Ø9.6 mm，1064 nm，Nd激光高功率应用，<6 kV DC四分之一波电压*=<6 kV DC; 通光孔径=ø 9.6 mm; 中心波长=1064 nm; 应用=Nd基质高功率激光器
PCB12D-C-1030BBO普克尔盒，通光Ø11.6 mm，1030 nm，Nd激光高功率应用，<7 kV DC四分之一波电压*=<7 kV DC; 通光孔径=ø 11.6 mm; 中心波长=1030 nm; 应用=Nd基质高功率激光器
PCB12D-C-1064BBO普克尔盒，通光Ø11.6 mm，1064 nm，Nd激光高功率应用，<7 kV DC四分之一波电压*=<7 kV DC; 通光孔径=ø 11.6 mm; 中心波长=1064 nm; 应用=Nd基质高功率激光器
PCB3D-C-1030BBO普克尔盒，通光Ø2.5 mm，1030 nm，Yb激光飞秒应用，<1.7 kV DC四分之一波电压*=<1.7 kV DC; 通光孔径=ø 2.5 mm; 中心波长=1030 nm; 应用=Yb 掺杂飞秒激光器; 组=BBO Pockels Cells for 1020-1040 nm range
PCB3D-C-1064BBO普克尔盒，通光Ø2.5 mm，1064 nm，Nd激光高功率应用，<1.8 kV DC四分之一波电压*=<1.8 kV DC; 通光孔径=ø 2.5 mm; 中心波长=1064 nm; 应用=Nd基质高功率激光器; 组=BBO Pockels Cells for 1040 - 1070 nm range
PCB3D-C-800BBO普克尔盒，通光Ø2.5 mm，800 nm，Ti:Sapphire femtosecond lasers，<1.3 kV DC四分之一波电压*=<1.3 kV DC; 通光孔径=ø 2.5 mm; 中心波长=800 nm; 应用=Ti:Sapphire飞秒激光器; 组=BBO Pockels Cells for 770-820 nm range
PCB3D/25-C-1030BBO普克尔盒，通光Ø2.5 mm，1030 nm，Yb激光飞秒应用，<1.4 kV DC四分之一波电压*=<1.4 kV DC; 通光孔径=ø 2.5 mm; 中心波长=1030 nm; 应用=Yb 掺杂飞秒激光器; 组=BBO Pockels Cells for 1020-1040 nm range
PCB3D/25-C-1064BBO普克尔盒，通光Ø2.5 mm，1064 nm，Nd激光高功率应用，<1.5 kV DC四分之一波电压*=<1.5 kV DC; 通光孔径=ø 2.5 mm; 中心波长=1064 nm; 应用=Nd基质高功率激光器; 组=BBO Pockels Cells for 1040 - 1070 nm range
PCB3D/25-C-800BBO普克尔盒，通光Ø2.5 mm，800 nm，Ti:Sapphire femtosecond lasers，<1.1 kV DC四分之一波电压*=<1.1 kV DC; 通光孔径=ø 2.5 mm; 中心波长=800 nm; 应用=Ti:Sapphire飞秒激光器; 组=BBO Pockels Cells for 770-820 nm range
PCB3S-C-1030BBO普克尔盒，通光Ø2.5 mm，1030 nm，Yb激光飞秒应用，<3.4 kV DC四分之一波电压*=<3.4 kV DC; 通光孔径=ø 2.5 mm; 中心波长=1030 nm; 应用=Yb 掺杂飞秒激光器; 组=BBO Pockels Cells for 1020-1040 nm range
PCB3S-C-1064BBO普克尔盒，通光Ø2.5 mm，1064 nm，Nd激光高功率应用，<3.5 kV DC四分之一波电压*=<3.5 kV DC; 通光孔径=ø 2.5 mm; 中心波长=1064 nm; 应用=Nd基质高功率激光器; 组=BBO Pockels Cells for 1040 - 1070 nm range
PCB3S-C-800BBO普克尔盒，通光Ø2.5 mm，800 nm，Ti:Sapphire femtosecond lasers，<2.6 kV DC四分之一波电压*=<2.6 kV DC; 通光孔径=ø 2.5 mm; 中心波长=800 nm; 应用=Ti:Sapphire飞秒激光器; 组=BBO Pockels Cells for 770-820 nm range
PCB3S/25-C-1030BBO普克尔盒，通光Ø2.5 mm，1030 nm，Yb激光飞秒应用，<2.9 kV DC四分之一波电压*=<2.9 kV DC; 通光孔径=ø 2.5 mm; 中心波长=1030 nm; 应用=Yb 掺杂飞秒激光器; 组=BBO Pockels Cells for 1020-1040 nm range
PCB3S/25-C-1064BBO普克尔盒，通光Ø2.5 mm，1064 nm，Nd激光高功率应用，<3.0 kV DC四分之一波电压*=<3.0 kV DC; 通光孔径=ø 2.5 mm; 中心波长=1064 nm; 应用=Nd基质高功率激光器; 组=BBO Pockels Cells for 1040 - 1070 nm range
PCB3S/25-C-800BBO普克尔盒，通光Ø2.5 mm，800 nm，Ti:Sapphire femtosecond lasers，<2.1 kV DC四分之一波电压*=<2.1 kV DC; 通光孔径=ø 2.5 mm; 中心波长=800 nm; 应用=Ti:Sapphire飞秒激光器
PCB4D-C-1030BBO普克尔盒，通光Ø3.5 mm，1030 nm，Yb激光飞秒应用，<2.2 kV DC四分之一波电压*=<2.2 kV DC; 通光孔径=ø 3.5 mm; 中心波长=1030 nm; 应用=Yb 掺杂飞秒激光器; 组=BBO Pockels Cells for 1020-1040 nm range
PCB4D-C-1064BBO普克尔盒，通光Ø3.5 mm，1064 nm，Nd激光高功率应用，<2.3 kV DC四分之一波电压*=<2.3 kV DC; 通光孔径=ø 3.5 mm; 中心波长=1064 nm; 应用=Nd基质高功率激光器; 组=BBO Pockels Cells for 1040 - 1070 nm range
PCB4D-C-800BBO普克尔盒，通光Ø3.5 mm，800 nm，Ti:Sapphire femtosecond lasers，<1.7 kV DC四分之一波电压*=<1.7 kV DC; 通光孔径=ø 3.5 mm; 中心波长=800 nm; 应用=Ti:Sapphire飞秒激光器; 组=BBO Pockels Cells for 770-820 nm range
PCB4Q-C-1030BBO普克尔盒，通光Ø3.5 mm，1030 nm，Yb激光飞秒应用，<2 x 1.2 kV DC四分之一波电压*=<2 x 1.2 kV DC; 通光孔径=ø 3.5 mm; 中心波长=1030 nm; 应用=Yb 掺杂飞秒激光器; 组=BBO Pockels Cells for 1020-1040 nm range
PCB4Q-C-1064BBO普克尔盒，通光Ø3.5 mm，1064 nm，Nd激光高功率应用，<2 x 1.3 kV DC四分之一波电压*=<2 x 1.3 kV DC; 通光孔径=ø 3.5 mm; 中心波长=1064 nm; 应用=Nd基质高功率激光器
PCB4Q-C-800BBO普克尔盒，通光Ø3.5 mm，800 nm，Ti:Sapphire femtosecond lasers，<2 x 0.9 kV DC四分之一波电压*=<2 x 0.9 kV DC; 通光孔径=ø 3.5 mm; 中心波长=800 nm; 应用=Ti:Sapphire飞秒激光器; 组=BBO Pockels Cells for 770-820 nm range
PCB4S-C-1030BBO普克尔盒，通光Ø3.5 mm，1030 nm，Yb激光飞秒应用，<4.5 kV DC四分之一波电压*=<4.5 kV DC; 通光孔径=ø 3.5 mm; 中心波长=1030 nm; 应用=Yb 掺杂飞秒激光器; 组=BBO Pockels Cells for 1020-1040 nm range
PCB4S-C-1064BBO普克尔盒，通光Ø3.5 mm，1064 nm，Nd激光高功率应用，<4.6 kV DC四分之一波电压*=<4.6 kV DC; 通光孔径=ø 3.5 mm; 中心波长=1064 nm; 应用=Nd基质高功率激光器; 组=BBO Pockels Cells for 1040 - 1070 nm range
PCB4S-C-800BBO普克尔盒，通光Ø3.5 mm，800 nm，Ti:Sapphire femtosecond lasers，<3.4 kV DC四分之一波电压*=<3.4 kV DC; 通光孔径=ø 3.5 mm; 中心波长=800 nm; 应用=Ti:Sapphire飞秒激光器; 组=BBO Pockels Cells for 770-820 nm range
PCB6.3D-C-1030BBO普克尔盒，通光Ø5.8 mm，1030 nm，Yb激光飞秒应用，<3.75 kV DC四分之一波电压*=<3.75 kV DC; 通光孔径=ø 5.8 mm; 中心波长=1030 nm; 应用=Yb 掺杂飞秒激光器; 组=BBO Pockels Cells for 1020-1040 nm range
PCB6.3D-C-1064BBO普克尔盒，通光Ø5.8 mm，1064 nm，Nd激光高功率应用，<3.8 kV DC四分之一波电压*=<3.8 kV DC; 通光孔径=ø 5.8 mm; 中心波长=1064 nm; 应用=Nd基质高功率激光器; 组=BBO Pockels Cells for 1040 - 1070 nm range
PCB6.3S-C-1030BBO普克尔盒，通光Ø5.8 mm，1030 nm，Yb激光飞秒应用，<7.4 kV DC四分之一波电压*=<7.4 kV DC; 通光孔径=ø 5.8 mm; 中心波长=1030 nm; 应用=Yb 掺杂飞秒激光器; 组=BBO Pockels Cells for 1020-1040 nm range
PCB6.3S-C-1064BBO普克尔盒，通光Ø5.8 mm，1064 nm，Nd激光高功率应用，<7.5 kV DC四分之一波电压*=<7.5 kV DC; 通光孔径=ø 5.8 mm; 中心波长=1064 nm; 应用=Nd基质高功率激光器; 组=BBO Pockels Cells for 1040 - 1070 nm range
PCB8D-C-1030BBO普克尔盒，通光Ø7.5 mm，1030 nm，Yb激光飞秒应用，<4.5 kV DC四分之一波电压*=<4.5 kV DC; 通光孔径=ø 7.5 mm; 中心波长=1030 nm; 应用=Yb 掺杂飞秒激光器; 组=BBO Pockels Cells for 1020-1040 nm range
PCB8D-C-1064BBO普克尔盒，通光Ø7.5 mm，1064 nm，Nd激光高功率应用，<4.6 kV DC四分之一波电压*=<4.6 kV DC; 通光孔径=ø 7.5 mm; 中心波长=1064 nm; 应用=Nd基质高功率激光器
