EKSMA DKDP 普克尔盒
- 产品详情

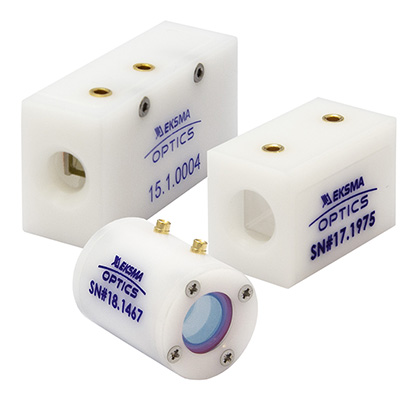

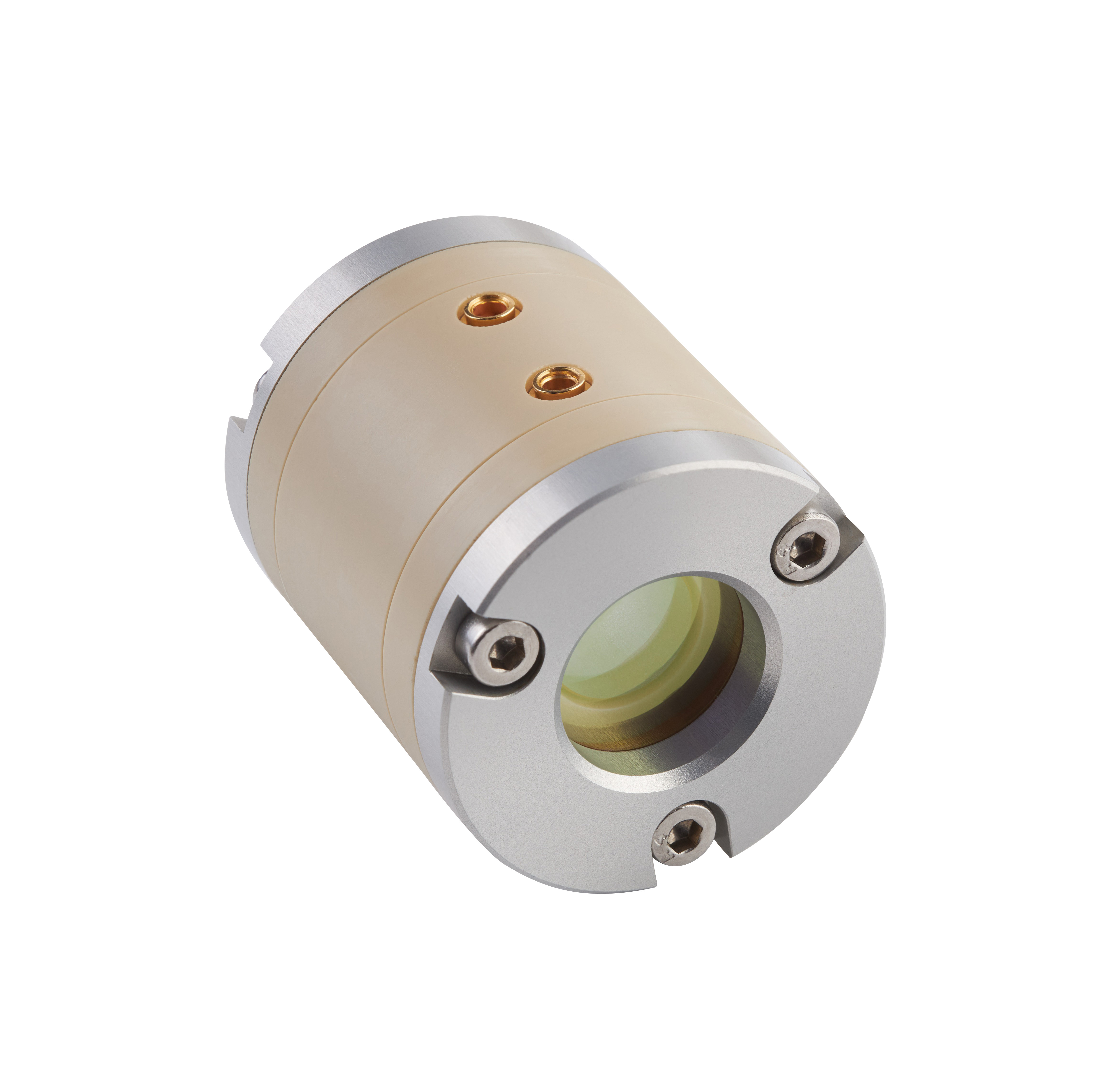

产品图片
描述
普克尔盒用于通过施加电压到电光晶体（如 DKDP (KD*P)）的电极上来改变光的偏振态。
DKDP (KD*P) 基普克尔盒用于 400 nm 至约 1.1 μm 波段的 Q 开关应用。大多数商用闪光灯泵浦 Nd:YAG 激光器以及低重复频率 DPSS Nd:YAG 激光器都配备了 DKDP (KD*P) 基普克尔盒，用于激光腔 Q 开关。
DKDP (KD*P) 普克尔盒的特点：
- 低吸收、高氘化材料
- 适用于所需波长的高损伤阈值介质增透膜
- 工作电压不依赖于晶体孔径，因此可提供大孔径规格
- 因低 GVD 而适用于飞秒应用
- 可应要求提供基于单晶的三端子设计
应用：
- 闪光灯泵浦高能量激光器及低重复频率二极管泵浦激光器的 Q 开关
- 脉冲选择
- 激光腔倒空
DKDP (KD*P) 普克尔盒中使用的电光 DKDP (KD*P) 晶体配有高激光功率耐受介质增透膜。此外，PC12SR、D-compact 和 D-mini 系列普克尔盒还配备了带增透膜的窗口，以在对用户不太友好的环境中延长使用寿命并提供保护。
技术规格
STANDARD 矩形 KD*P 普克尔盒
| 参数 | 规格 |
|---|---|
| 通光孔径，mm | 4.5x4.5 |
| 晶体尺寸（宽×高×长）mm | 5x5x16 |
| 晶体数量 | 1 |
| λ/2 电压 1064nm，kV DC | <6.8 |
| 电容，单位 pF | 1.5 |
| 光学透过率，% | >97 |
| 对比度¹⁾ | > 1:2000 |
| 单元尺寸，单位 mm | 18x14x25 |
STANDARD 圆形 KD*P 普克尔盒
| 参数 | 规格 |
|---|---|
| 通光孔径，mm | Ø 11 |
| 晶体尺寸（宽×高×长）mm | Ø 12x24 |
| 晶体数量 | 1 |
| λ/2 电压 | @1064 nm / <6.8 kV DC |
| 电容，单位 pF | 6 |
| 光学透过率，% | >97 |
| 对比度¹⁾ | >1:2000 |
| 单元尺寸，单位 mm | Ø 35x41.6 |
| 参数 | 规格 |
|---|---|
| 通光孔径，mm | Ø 8 |
| 晶体尺寸（宽×高×长）mm | Ø 9x20 |
| 晶体数量 | 1 |
| λ/2 电压 @ 1064 nm，kV DC | <6.8 |
| 电容，单位 pF | 6 |
| 光学透过率，% | >97 |
| 对比度¹⁾ | >1:2000 |
| 单元尺寸，单位 mm | Ø 25.4x35 |
| 参数 | 规格 |
|---|---|
| 通光孔径，mm | Ø 7 |
| 晶体尺寸（宽×高×长） mm | Ø 8x12 |
| 晶体数量 | 1 |
| λ/2 电压 | @ 800 nm nm / <5 kV DC |
| 电容，单位 pF | 3 |
| 光学透过率，% | >97 |
| 对比度¹⁾ | >1:2000 |
| 单元尺寸，单位 mm | Ø 19x19 |
订购型号 (variants)
| SKU | 名称(中文) | 规格 |
|---|---|---|
| D-compact/12-1064 | DKDP普克尔盒，通光Ø11 mm，1064 nm，<3.4 kV DC | 通光孔径=ø 11 mm; 波长=1064 nm; 四分之一波电压=<3.4 kV DC; 组=紧凑型 DKDP 普克尔盒 |
| D-compact/9-1064 | DKDP普克尔盒，通光Ø8 mm，1064 nm，<3.4 kV DC | 通光孔径=ø 8 mm; 波长=1064 nm; 四分之一波电压=<3.4 kV DC; 组=紧凑型 DKDP 普克尔盒 |
| D-mini/8-800 | DKDP普克尔盒，通光Ø7 mm，800 nm，<2.7 kV DC | 通光孔径=ø 7 mm; 波长=800 nm; 四分之一波电压=<2.7 kV DC; 组=小型 DKDP 普克尔盒 |
| D-mini/9-1064 | DKDP普克尔盒，通光Ø8 mm，1064 nm，<3.4 kV DC（SKU D-mini/9-1064） | 通光孔径=ø 8 mm; 波长=1064 nm; 四分之一波电压=<3.4 kV DC; 组=小型 DKDP 普克尔盒 |
| PC10S-1064 | DKDP普克尔盒，通光Ø9.5 x 9.5 mm，1064 nm，<3.4 kV DC | 通光孔径=9.5 x 9.5 mm; 波长=1064 nm; 四分之一波电压=<3.4 kV DC; 组=标准矩形 DKDP 普克尔盒 |
| PC12SR-1/1-1064 | DKDP普克尔盒，通光Ø11 mm，1064 nm，<3.4 kV DC（SKU PC12SR-1/1-1064） | 通光孔径=ø 11 mm; 波长=1064 nm; 四分之一波电压=<3.4 kV DC; 组=标准圆形 DKDP 普克尔盒 |
| PC12SR-1/1-800 | DKDP普克尔盒，通光Ø11 mm，800 nm，<2.7 kV DC | 通光孔径=ø 11 mm; 波长=800 nm; 四分之一波电压=<2.7 kV DC; 组=标准圆形 DKDP 普克尔盒 |
| PC12SR-515 | DKDP普克尔盒，通光Ø11 mm，515 nm，<1.7 kV DC | 通光孔径=ø 11 mm; 波长=515 nm; 四分之一波电压=<1.7 kV DC; 组=标准圆形 DKDP 普克尔盒 |
| PC12SR-532 | DKDP普克尔盒，通光Ø11 mm，532 nm，<1.7 kV DC | 通光孔径=ø 11 mm; 波长=532 nm; 四分之一波电压=<1.7 kV DC; 组=标准圆形 DKDP 普克尔盒 |
| PC12SR-694 | DKDP普克尔盒，通光Ø11 mm，694 nm，<2.3 kV DC | 通光孔径=ø 11 mm; 波长=694 nm; 四分之一波电压=<2.3 kV DC; 组=标准圆形 DKDP 普克尔盒 |
| PC12SR-755 | DKDP普克尔盒，通光Ø11 mm，755 nm，<2.5 kV DC | 通光孔径=ø 11 mm; 波长=755 nm; 四分之一波电压=<2.5 kV DC |
| PC14x45SR-1064 | DKDP普克尔盒，通光Ø13.6 mm，1064 nm，±1.7 kV DC | 通光孔径=ø 13.6 mm; 波长=1064 nm; 四分之一波电压=±1.7 kV DC; 组=标准圆形 DKDP 普克尔盒 |
| PC20SR-2/2-1064 | DKDP普克尔盒，通光Ø18 mm，1064 nm，<3.4 kV DC | 通光孔径=ø 18 mm; 波长=1064 nm; 四分之一波电压=<3.4 kV DC; 组=标准圆形 DKDP 普克尔盒 |
| PC22SR-2/2-1064 | DKDP普克尔盒，通光Ø20 mm，1064 nm，<3.4 kV DC | 通光孔径=ø 20 mm; 波长=1064 nm; 四分之一波电压=<3.4 kV DC; 组=标准圆形 DKDP 普克尔盒 |
| PC35x53SR-2/2-1064 | DKDP普克尔盒，通光Ø31 mm，1064 nm，<3.4 kV DC | 通光孔径=ø 31 mm; 波长=1064 nm; 四分之一波电压=<3.4 kV DC; 组=标准圆形 DKDP 普克尔盒 |
| PC5D-1/1-1064 | DKDP普克尔盒，通光Ø4.5 x 4.5 mm，1064 nm，<1.7 kV DC | 通光孔径=4.5 x 4.5 mm; 波长=1064 nm; 四分之一波电压=<1.7 kV DC |
| PC5S-1/1-1064 | DKDP普克尔盒，通光Ø4.5 x 4.5 mm，1064 nm，<3.4 kV DC | 通光孔径=4.5 x 4.5 mm; 波长=1064 nm; 四分之一波电压=<3.4 kV DC |
| PC5S21-1/1-1064 | DKDP普克尔盒，通光Ø4.5 x 4.5 mm，1064 nm，<3.4 kV DC（SKU PC5S21-1/1-1064） | 通光孔径=4.5 x 4.5 mm; 波长=1064 nm; 四分之一波电压=<3.4 kV DC; 组=标准矩形 DKDP 普克尔盒 |
