EKSMA DP 系列低工作电压普克尔盒驱动器（≤2 MHz，≤3.6 kV）

  • 产品详情

产品图片

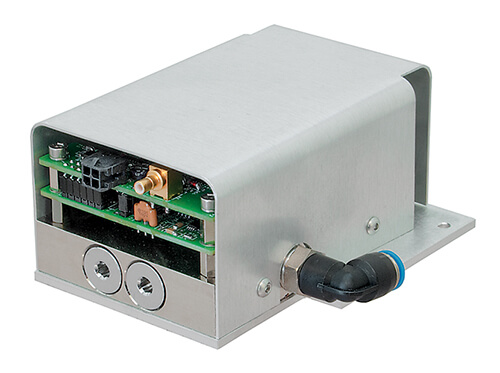

dp-sp_encased_driver_1_

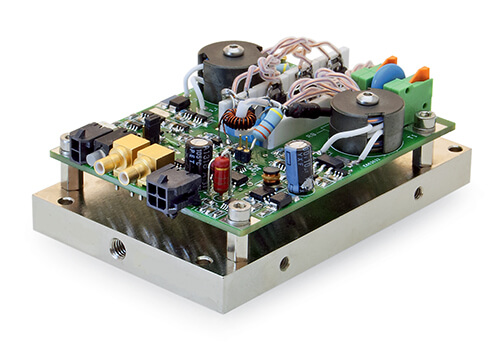

dp-sp_oem_driver_1_

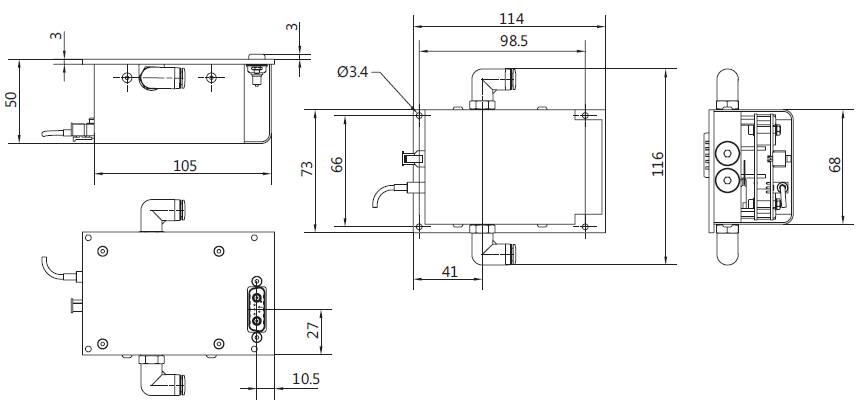

dp-spshort-pulsecavitydumpingpulsepickingpockelscelldrivers_2_

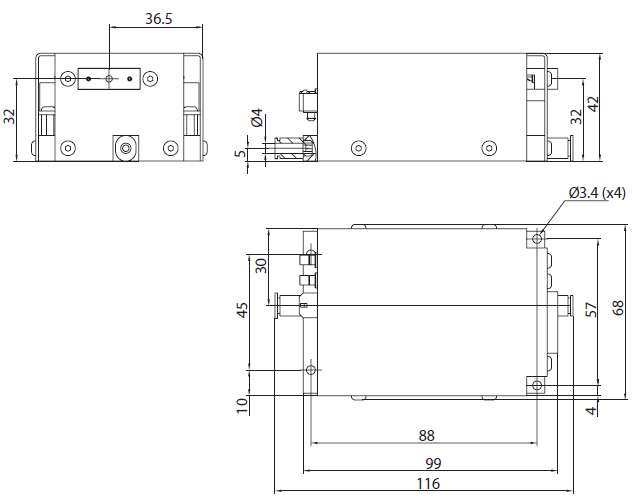

dp-spshort-pulsecavitydumpingpulsepickingpockelscelldriver_2_

描述

特性：

  • 高压脉冲幅度可达 3.6 kV
  • 重复频率可达 2 MHz
  • 采用脉冲再生技术延长高压脉冲持续时间
  • 提供可选的铝制外壳方案，具有导电散热能力，并将水和高压输出连接器重新布置（选项 1）
  • 可根据要求提供 OEM 版本

DP 系列单元有两种版本可供使用："开放式"框架，非常适合将驱动器集成于自有系统中的 OEM 制造商，以及封装于铝制外壳中。将普克尔盒驱动器封装于铝制外壳中可解决两个问题：屏蔽运行中的普克尔盒驱动器产生的高压对人员和电子设备的影响，同时保护驱动器本身免受潜在有害的外部接触——确保操作安全并延长驱动器使用寿命。封装版本对于在自有系统构建中使用这些驱动器的研究人员和定制产品制造商尤为方便。

技术规格

参数规格
高压工作电压上限3.6 kV
高压重复频率上限60 kHz
脉冲持续时间100 - 5000 ns
高压脉冲上升时间，典型值<7 ns
高压脉冲下降时间，典型值<7 ns
输出极性正
HV 功耗<20 W
12V / 24V 功耗<1 W
冷却水
参数规格
高压工作电压上限2.6 kV
高压重复频率上限500 kHz
脉冲持续时间100 - 5000 ns
高压脉冲上升时间，典型值<6.5 ns
高压脉冲下降时间，典型值<6.5 ns
输出极性正
HV 功耗<90 W
12V / 24V 功耗<6 W
冷却水

订购型号 (variants)

SKU名称(中文)规格
DP-1000-1.8DP系列低压普克尔盒驱动器，1000 kHz，1.8 kV高压重复频率上限=1000 kHz; 高压工作电压上限=1.8 kV
DP-1000-1.8-AlDP系列低压普克尔盒驱动器，1000 kHz，1.8 kV（SKU DP-1000-1.8-Al）高压重复频率上限=1000 kHz; 高压工作电压上限=1.8 kV
DP-2000-1.5DP系列低压普克尔盒驱动器高压工作电压上限=1.5 kV; 高压重复频率上限=2000 kHz; 控制=可切换
DP-2000-1.5-AlDP系列低压普克尔盒驱动器，2000 kHz，1.5 kV高压重复频率上限=2000 kHz; 高压工作电压上限=1.5 kV
DP-250-2.5DP系列低压普克尔盒驱动器，250 kHz，2.5 kV高压重复频率上限=250 kHz; 高压工作电压上限=2.5 kV
DP-250-2.5-AlDP系列低压普克尔盒驱动器，250 kHz，2.5 kV（SKU DP-250-2.5-Al）高压重复频率上限=250 kHz; 高压工作电压上限=2.5 kV
DP-250-3.6DP系列低压普克尔盒驱动器，250 kHz，3.6 kV高压重复频率上限=250 kHz; 高压工作电压上限=3.6 kV
DP-250-3.6-AlDP系列低压普克尔盒驱动器，250 kHz，3.6 kV（SKU DP-250-3.6-Al）高压重复频率上限=250 kHz; 高压工作电压上限=3.6 kV
DP-400-1.5DP系列低压普克尔盒驱动器，400 kHz，1.5 kV高压重复频率上限=400 kHz; 高压工作电压上限=1.5 kV
DP-400-1.5-AIDP系列低压普克尔盒驱动器，400 kHz，1.5 kV（SKU DP-400-1.5-AI）高压重复频率上限=400 kHz; 高压工作电压上限=1.5 kV
DP-50-3.6DP系列低压普克尔盒驱动器，50 kHz，3.6 kV高压重复频率上限=50 kHz; 高压工作电压上限=3.6 kV
DP-50-3.6-AIDP系列低压普克尔盒驱动器，50 kHz，3.6 kV（SKU DP-50-3.6-AI）高压重复频率上限=50 kHz; 高压工作电压上限=3.6 kV
DP-500-2.6DP系列低压普克尔盒驱动器，500 kHz，2.6 kV高压重复频率上限=500 kHz; 高压工作电压上限=2.6 kV
DP-500-2.6-AlDP系列低压普克尔盒驱动器，500 kHz，2.6 kV（SKU DP-500-2.6-Al）高压重复频率上限=500 kHz; 高压工作电压上限=2.6 kV
