EKSMA DP-SP 短脉冲腔倒空与脉冲选择普克尔盒驱动器

  • 产品详情

产品图片

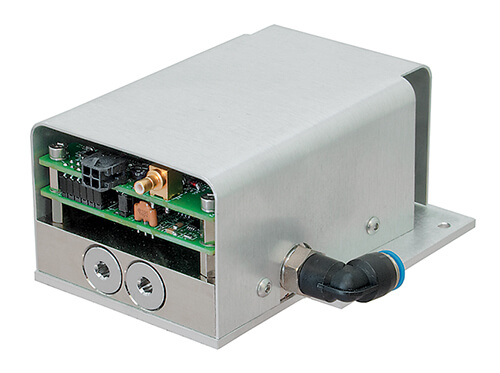

dp-sp_encased_driver

dp-sp_oem_driver

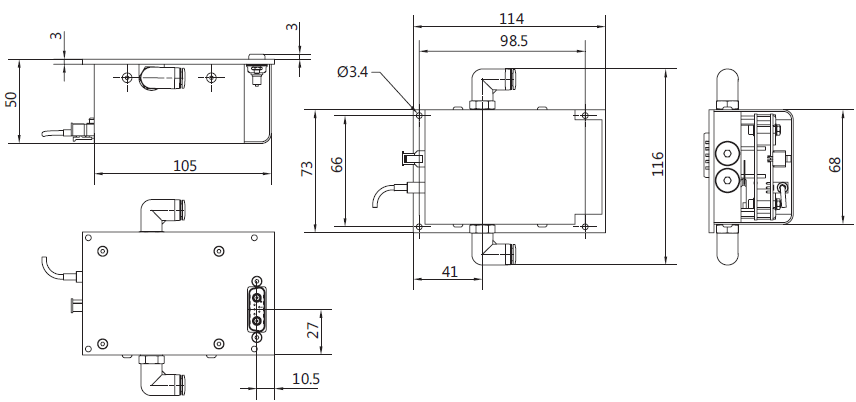

dp-spshort-pulsecavitydumpingpulsepickingpockelscelldrivers_1_

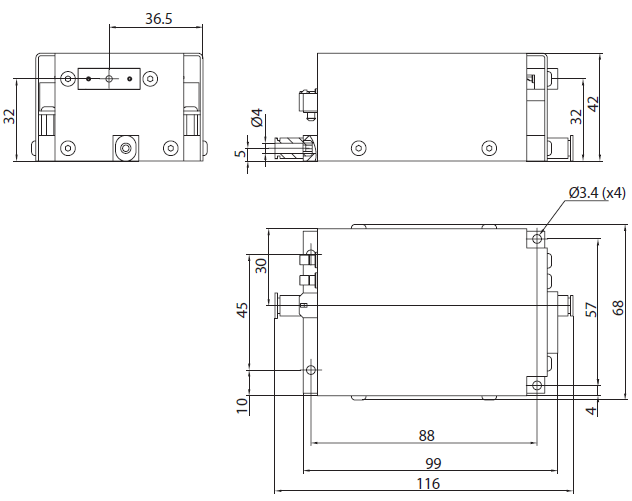

dp-spshort-pulsecavitydumpingpulsepickingpockelscelldriver_1_

描述

DP-SP 系列普克尔盒驱动器可用于高重频激光器的脉冲选择应用中进行单脉冲选择。重复频率较高可达 1 MHz，标准可选脉冲宽度范围为 15 ns 至 5000 ns。

特点：

  • 驱动器输出端短路保护
  • 驱动器焊盘过热传感器，过热时停止工作
  • 过热光耦输出信号
  • LED 故障指示（过热和短路）
  • 可选铝制外壳版本，具备导热冷却功能，并重新布置水路和 HV 输出连接器的位置（选项 1）

DP-SP 系列有两种版本可选：适合 OEM 厂商将驱动器集成至自身系统的"开放式"版本，以及封装于铝制外壳中的版本。将普克尔盒驱动器封装于铝制外壳中可解决两个问题：既可屏蔽工作中的普克尔盒驱动器所产生的高压对人体和电子设备的影响，又能保护驱动器本身免受潜在有害的外部接触——确保操作安全并延长驱动器使用寿命。封装版本对于在系统搭建过程中使用这些驱动器的研究人员和定制产品制造商尤为方便。

技术规格

参数规格
较大/高压工作电压下限3.6 kV / 1.8 kV
高压重复频率¹⁾上限50 kHz
脉冲持续时间15-5000 ns
高压脉冲上升时间，典型值<7 ns
高压脉冲下降时间，典型值<7 ns
输出极性正
HV 功耗<20 W
12V / 24V 功耗1 W
冷却水
参数规格
较大/高压工作电压下限1.8 kV / 0.9 kV
高压重复频率¹⁾上限600 kHz
脉冲持续时间15-400 ns
高压脉冲上升时间，典型值<6 ns
高压脉冲下降时间，典型值<6 ns
输出极性正
HV 功耗<35 W
12V / 24V 功耗7 W
冷却水

订购型号 (variants)

SKU名称(中文)规格
DP-SP-1000-1.8DP-SP短脉冲腔倒空/选单普克尔盒驱动器，1.8 kV，1000 kHz高压工作电压上限=1.8 kV; 重复频率=1000 kHz
DP-SP-1000-1.8-AlDP-SP短脉冲腔倒空/选单普克尔盒驱动器，1.8 kV，1000 kHz（SKU DP-SP-1000-1.8-Al）高压工作电压上限=1.8 kV; 重复频率=1000 kHz
DP-SP-250-2.6DP-SP短脉冲腔倒空/选单普克尔盒驱动器，250 kHz，2.6 kV重复频率=250 kHz; 高压工作电压上限=2.6 kV
DP-SP-250-3.6DP-SP短脉冲腔倒空/选单普克尔盒驱动器，250 KHz，3.6 kV重复频率=250 KHz; 高压工作电压上限=3.6 kV
DP-SP-250-3.6-AlDP-SP短脉冲腔倒空/选单普克尔盒驱动器，250 KHz，3.6 kV（SKU DP-SP-250-3.6-Al）重复频率=250 KHz; 高压工作电压上限=3.6 kV
DP-SP-400-1.5DP-SP短脉冲腔倒空/选单普克尔盒驱动器，1.5 kV，400 kHz高压工作电压上限=1.5 kV; 重复频率=400 kHz
DP-SP-50-3.6DP-SP短脉冲腔倒空/选单普克尔盒驱动器，50 kHz，3.6 kV重复频率=50 kHz; 高压工作电压上限=3.6 kV
DP-SP-50-3.6-AlDP-SP短脉冲腔倒空/选单普克尔盒驱动器，50 kHz，3.6 kV（SKU DP-SP-50-3.6-Al）重复频率=50 kHz; 高压工作电压上限=3.6 kV
DP-SP-500-2.6DP-SP短脉冲腔倒空/选单普克尔盒驱动器，500 kHz，2.6 kV重复频率=500 kHz; 高压工作电压上限=2.6 kV
DP-SP-500-2.6-AlDP-SP短脉冲腔倒空/选单普克尔盒驱动器，500 kHz，2.6 kV（SKU DP-SP-500-2.6-Al）重复频率=500 kHz; 高压工作电压上限=2.6 kV
