EKSMA DQF 闪光灯泵浦激光器 Q 开关普克尔盒驱动器
- 产品详情

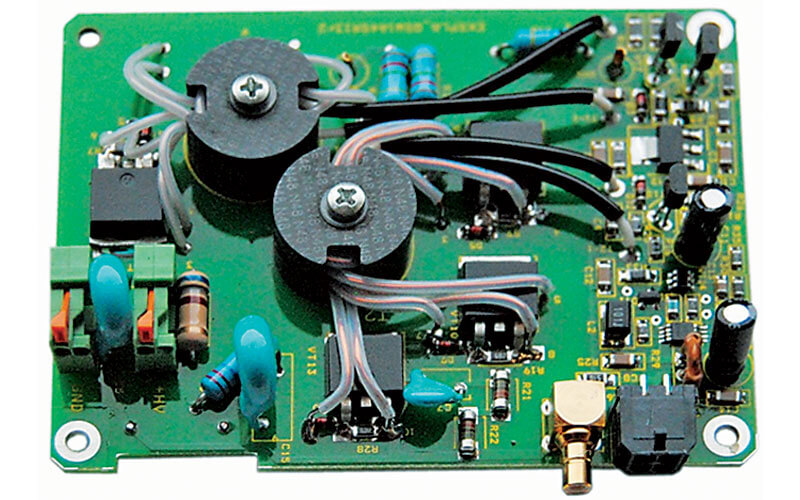

产品图片
描述
DQF 系列驱动器设计用于纳秒闪光灯泵浦激光器的 Q 开关，无需使用相位延迟片。对普克尔盒施加高压以抑制振荡。普克尔盒由负极性脉冲打开，使激光能够辐射。
DFQ-0.2-5D 驱动器需要外部高压电源，推荐使用 PS-5 型号。
DFQ-0.1-8D 驱动器集成了 4 kV 高压电源。可以通过板载微调电位器或使用 CAN 接口来控制高压。建议使用带有 CAN 浏览器软件的 CAN-USB 转换器（适用于 Windows 操作系统）。在设置好合适的电压值后，CAN 浏览器可以保持断开连接状态。
* 电路板或任何元件的任何一侧与周围导电部件之间至少保持 5 mm 的安全距离。
技术规格
规格
| 参数 | 规格 |
|---|---|

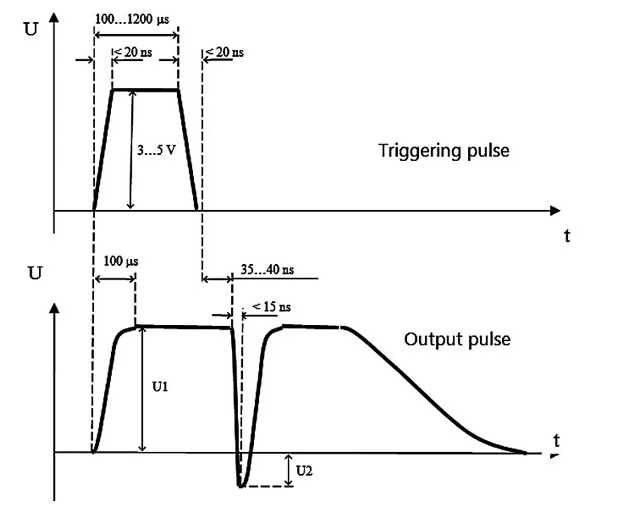

| 较大至池高压（HV）脉冲幅度（U1+U2） | 5 kV |
| U1 值 | 等于高压供电电压 |
| U2 值 | equal to 0.25xU1 |
| 高压脉冲下降时间（a） | < 15 ns |
| 高压脉冲上升时间，典型值（b） | 60 µs |
| 高压脉冲宽度，典型值（c） | 300 µs (1200 µs optionally) |
| 高压脉冲重复频率 | ≤ 250 Hz |
| 高压脉冲延迟（d） | 40 ns |
| 外部触发脉冲脉宽 | 100-1200 µs |
| 外部触发脉冲幅度 | 3-5 V (50 Ω) |
| 外部触发脉冲上升与下降时间 | < 20 ns |
| 板尺寸 | 92 x 70 x 22 mm* |
| M3 螺柱安装孔位置 | 84 x 62 mm |
外部供电要求：
| 参数 | 规格 |
|---|---|
| 直流电源 | 12-24 V, max 200 mA |
| 高压电源 | 4 kV, 1 mA |
订购型号 (variants)
| SKU | 名称(中文) | 规格 |
|---|---|---|
| DQF-0.1-8D | 灯泵激光调Q普克尔盒驱动器 DQF，8 kV，integrated ±4 kV HV power supply | 描述=integrated ±4 kV HV power supply; 至盒的高压脉冲幅度上限=8 kV |
| DQF-0.2-5D | 灯泵激光调Q普克尔盒驱动器 DQF，5 kV，without integrated HV power supply | 描述=不含集成式高压电源; 至盒的高压脉冲幅度上限=5 kV |
