EKSMA DPB 高压普克尔盒驱动器

  • 产品详情

产品图片

hvs-d2

dpb_oem_pockels_cell_driver

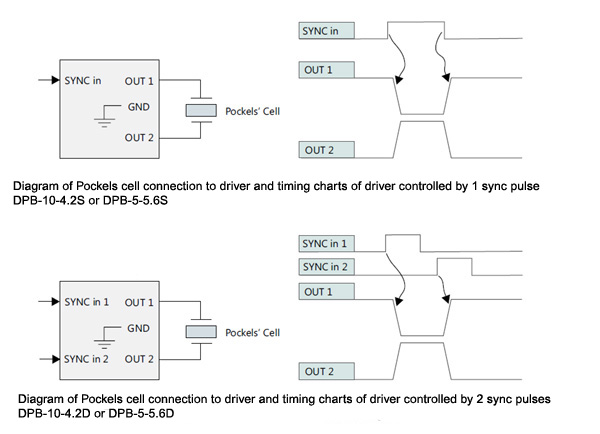

diagram_of__cells_connection

描述

  • DPB 系列高压驱动器可在 Eksma Optics 提供的所有普克尔盒驱动器中实现较高可能的高压振幅。DPB 系列驱动器具有较短的 HV 脉冲上升和下降时间，以及较快的重复频率。其电源集成在驱动器电路板顶部，确保整套设备的紧凑设计。

特性：

技术规格

参数规格
较大输出脉冲幅度（HV）4.2 kV
输出极性双极性
高压脉冲上升时间，典型值6 ns
高压脉冲下降时间，典型值6 ns
高压脉冲宽度30...3000 ns
高压重复频率上限10 kHz
高压脉冲延迟30 ns
外部触发脉冲幅度要求3.5...5 V (50 Ω load)
外部触发脉冲上升时间要求≤ 10 ns
  • HV 脉冲振幅可达 9.8 kV
  • HV 脉冲持续时间低至 30 ns
  • HV 脉冲振幅倍增布局
  • 重复频率高达 10 kHz
  • 易于与 HV 电源集成
  • 可切换的单/双触发脉冲控制模式

适用于带高压电源的封装型 HVS-D2 系列普克尔盒驱动器的规格

参数规格
控制by 1 or 2 external triggering pulses, factory preset
HV 电源（集成式）2.1 kV, 5 W
电压控制范围Umax –1 kV to Umax (internal trimmer); 40% Umaxx to Umax (CAN)
输出电压控制选项内部微调电位器或CAN接口（需要CAN-USB转换器）
主电源电压90 to 264 V AC, 47 – 63 Hz
尺寸（宽×长×高）80 × 120 × 225 mm

外部供电要求：

参数规格
低压直流电源15 - 25 V, 150 mA (0.5 A inrush current)
HV 电源2.1 kV, 5 W
直流连接器Molex Micro-Fit 3.0

尺寸（长×宽×高）：
驱动板135 x 65 x 30 mm

适用于 OEM 型 DPB 系列普克尔盒驱动器的规格

参数规格
控制by 1 or 2 external triggering pulses, switchable

订购型号 (variants)

SKU名称(中文)规格
DPB-10-4.2高压普克尔盒驱动器 DPB，4.2 kV，10 kHz，不含高压工作电压上限=4.2 kV; 重复频率=10 kHz; 高压电源=未配备
DPB-2.5-9.8高压普克尔盒驱动器 DPB，9.8 kV，2.5 kHz，不含高压工作电压上限=9.8 kV; 重复频率=2.5 kHz; 高压电源=未配备
DPB-3-8.6高压普克尔盒驱动器 DPB，8.5 kV，3 kHz，不含高压工作电压上限=8.5 kV; 重复频率=3 kHz; 高压电源=未配备
DPB-5-5.5高压普克尔盒驱动器 DPB，5.5 kV，5 kHz，不含高压工作电压上限=5.5 kV; 重复频率=5 kHz; 高压电源=未配备
HVS-D2-10-4.2高压普克尔盒驱动器 DPB，4.2 kV，10 kHz，Integrated高压工作电压上限=4.2 kV; 重复频率=10 kHz; 高压电源=集成式; 备注=OEM型普克尔盒驱动器
HVS-D2-10-4.2-CAN高压普克尔盒驱动器 DPB，4.2 kV，10 kHz，Integrated（SKU HVS-D2-10-4.2-CAN）高压工作电压上限=4.2 kV; 重复频率=10 kHz; 高压电源=集成式
HVS-D2-2.5-9.8高压普克尔盒驱动器 DPB，9.8 kV，2.5 kHz，Integrated高压工作电压上限=9.8 kV; 重复频率=2.5 kHz; 高压电源=集成式; 备注=OEM型普克尔盒驱动器
HVS-D2-3-8.6高压普克尔盒驱动器 DPB，8.5 kV，3 kHz，Integrated高压工作电压上限=8.5 kV; 重复频率=3 kHz; 高压电源=集成式; 备注=OEM型普克尔盒驱动器
HVS-D2-5-5.5高压普克尔盒驱动器 DPB，5.5 kV，5 kHz，Integrated高压工作电压上限=5.5 kV; 重复频率=5 kHz; 高压电源=集成式; 备注=OEM型普克尔盒驱动器
