EKSMA 普克尔盒驱动器（重复频率 ≤6 MHz，≤3.1 kV）
- 产品详情

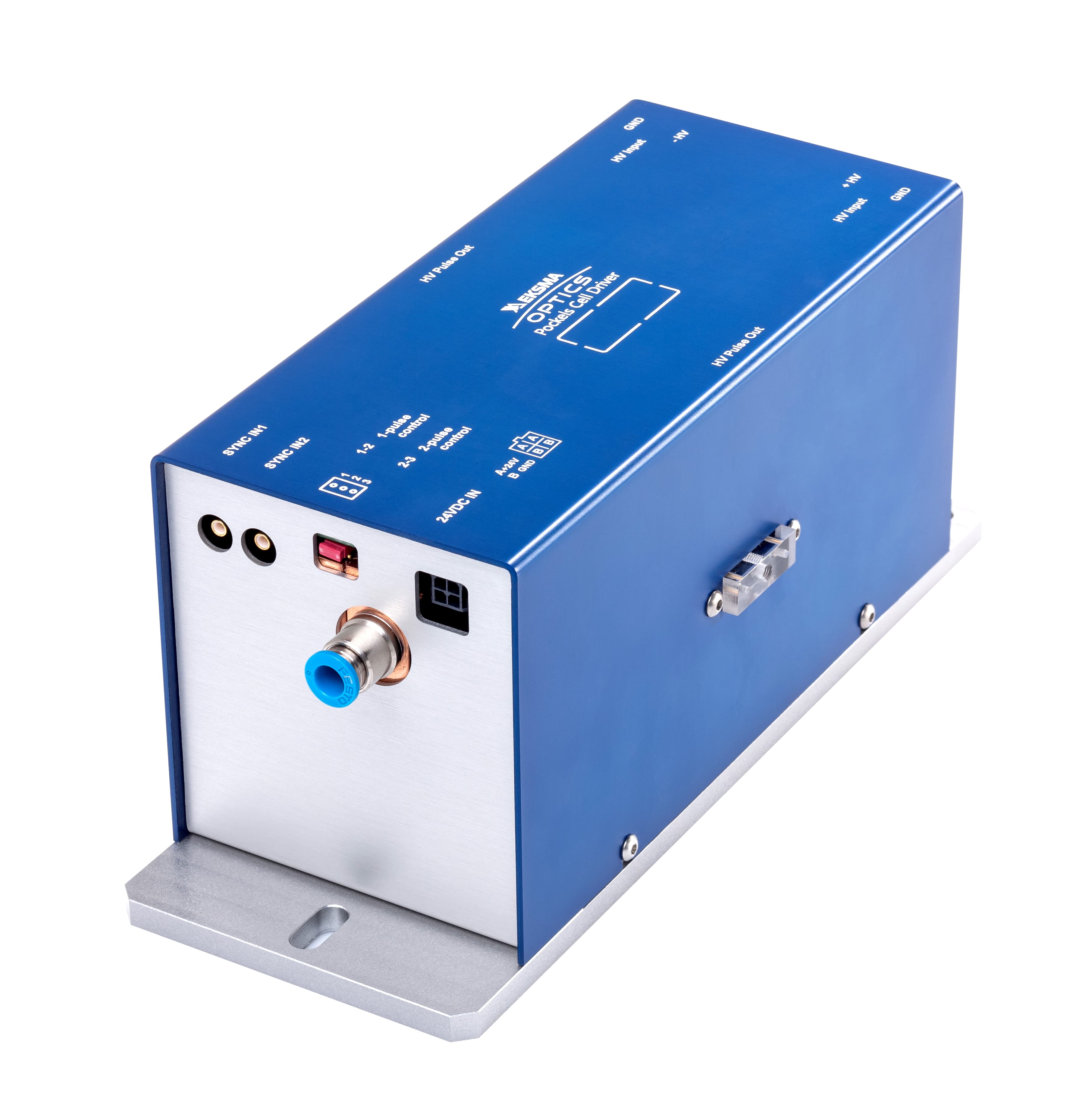

产品图片
描述
2DP/DPB3 系列普克尔盒驱动器在 Eksma Optics 提供的所有普克尔盒驱动器中能够以较高的重复率工作。这些驱动器可用于高重复率激光器的脉冲选择应用中进行单脉冲选择。
特性：
技术规格
| 参数 | 规格 |
|---|---|
| 高压工作电压上限 | 2.4 kV |
| 高压重复频率上限 | 1 MHz |
| 脉冲持续时间 | 0 - 5000 ns |
| 高压脉冲上升时间，典型值 | <6.5 ns |
| 高压脉冲下降时间，典型值 | <6.5 ns |
| 输出极性 | 正 |
| HV 功耗 | <180 W |
| 24 V 功耗 | <14 W |
| 冷却 | 水 |
| 参数 | 规格 |
|---|---|
| 高压工作电压上限 | 1.7 kV |
| 高压重复频率上限 | 4 MHz |
| 脉冲持续时间 | 0 - 5000 ns |
| 高压脉冲上升时间，典型值 | <10.5 ns |
| 高压脉冲下降时间，典型值 | <10.5 ns |
| 输出极性 | 正 |
| HV 功耗 | <360 W |
| 24 V 功耗 | <6 W |
| 冷却 | 水 |
订购型号 (variants)
| SKU | 名称(中文) | 规格 |
|---|---|---|
| 2DP-1000-2.4-Al | 普克尔盒驱动器（≤6 MHz），2.4 kV，1 MHz | 高压工作电压上限=2.4 kV; 高压重复频率上限=1 MHz |
| 2DP-2000-1.6-Al | 普克尔盒驱动器（≤6 MHz），1.6 kV，2 MHz | 高压工作电压上限=1.6 kV; 高压重复频率上限=2 MHz |
| 2DPB2-1000-2.5-Al | 普克尔盒驱动器（≤6 MHz），2.5 kV，1 MHz | 高压工作电压上限=2.5 kV; 高压重复频率上限=1 MHz |
| 2DPB2-2000-1.5-Al | 普克尔盒驱动器（≤6 MHz），1.5 kV，2 MHz | 高压工作电压上限=1.5 kV; 高压重复频率上限=2 MHz |
| 2DPB2-2000-1.8-Al | 普克尔盒驱动器（≤6 MHz），1.8 kV，2 MHz | 高压工作电压上限=1.8 kV; 高压重复频率上限=2 MHz |
| 2DPB2-300-3.4 | 普克尔盒驱动器（≤6 MHz），3.4 kV，300 kHz | 高压工作电压上限=3.4 kV; 高压重复频率上限=300 kHz |
| 2DPB2-500-3.4-Al | 普克尔盒驱动器（≤6 MHz），3.4 kV，500 kHz | 高压工作电压上限=3.4 kV; 高压重复频率上限=500 kHz |
| 2DPB3-4000-1.7-Al | 普克尔盒驱动器（≤6 MHz），1.7 kV，4 MHz | 高压工作电压上限=1.7 kV; 高压重复频率上限=4 MHz |
| 2DPB3-6000-1.3-Al | 普克尔盒驱动器（≤6 MHz），1.3 kV | 高压工作电压上限=1.3 kV; 高压重复频率上限=6 MHz |
| DPB3-2000-3.4-Al | 普克尔盒驱动器（≤6 MHz），3.4 kV，2 MHz | 高压工作电压上限=3.4 kV; 高压重复频率上限=2 MHz |
| DPB3-2500-3.1-Al | 普克尔盒驱动器（≤6 MHz），3.1 kV，2.5 MHz | 高压工作电压上限=3.1 kV; 高压重复频率上限=2.5 MHz |
| DPB3-3000-2.6-Al | 普克尔盒驱动器（≤6 MHz），2.6 kv，3 MHz | 高压工作电压上限=2.6 kv; 高压重复频率上限=3 MHz |
- 高压脉冲幅度可达 3.1 kV
- 重复率可达 6 MHz
- 高压脉冲宽度低至 <1 ns
- 使用脉冲再生技术扩展高压脉冲宽度
