EKSMA 脉冲选择器 MP1
- 产品详情
产品图片
描述

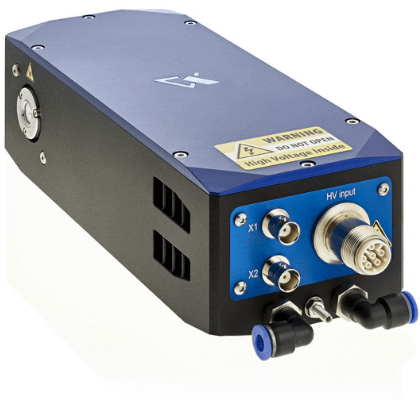

脉冲选择器 MP1 由内置快速驱动器和普克尔盒组成。该装置能够以高达 1 MHz 的速率选择脉冲。

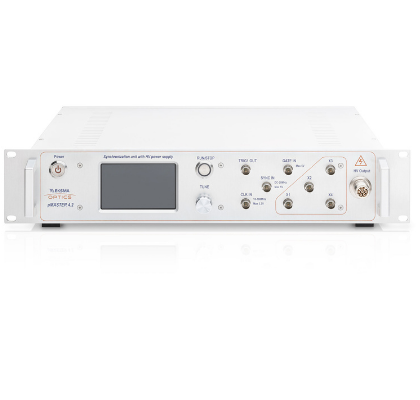

MP1 由 pMaster 4.2 定时发生器进行操作，该发生器为驱动器控制提供同步脉冲，并内置电源。当 MP1 与 pMaster 4.2 发生器配合使用时，可与产生可达60 MHz 重复频率脉冲序列的激光器同步，用于单脉冲选择任务。
MP1 脉冲选择器配备 BBO 或 DKDP 普克尔盒，并设置为四分之一波电压操作。根据特殊要求，BBO 普克尔盒可更换为 KTP 普克尔盒，用于半波电压操作。
MP1 可设置为在标准激光波长（1064 nm、1030 nm、800 nm）或 500 nm 至 2000 nm 范围内的任意特定激光波长下工作。
建议的操作方案
单次通过（半波）操作方案
MP1 脉冲选择器半波操作方案
双重通过（四分之一波）操作方案
MP1 脉冲选择器半波操作方案
技术规格
数字同步与延时脉冲发生器 pMaster 4.2 的规格
| 参数 | 规格 |
|---|---|
| 控制模式 | 内部脉冲发生器，外部触发器，外部射频源 |
| 内部脉冲发生器 | 内部脉冲发生器 |
| 工作模式 | 单次、突发、常规 |
| 延迟范围 | 1.1 ns to 140 ms |
| 分辨率 | 100 ps |
| 精度 | 25 ps + 0.000001 x delay |
| 时基 | 100 MHz, 0.2 ppm |
| RMS 抖动 | <100 ps |
| 通道间抖动 | <30 ps |
| 外部同步 | 外部同步 |
| 同步源 | 外部触发，SYNC IN 输入 |
| 速率 | 1 Hz to 20 MHz |
| 脉冲宽度下限 | 10 ns |
| 阈值 | 1.3 V |
| 输入电平 | LVTTL, tolerates 5 V |
| 阻抗 | 0.2 mA pulldown |
| 斜率 | 上升 |
| 外部射频源，时钟输入 | 外部射频源，时钟输入 |
| 速率 | 10 MHz – 100 MHz |
| 脉冲宽度下限 | 300 ps |
| 输入电平 | 0.5 V to 3.3 V |
| 阻抗 | 50 Ω |
| 输出 | 输出 |
| 输出电平 | 4.5 V |
| 输出阻抗 | 50 Ω |
| 通信、供电与物理规格 | 通信、供电与物理规格 |
| 通信 | USB |
| 功率 | 230 V AC 50 Hz or 110 V AC 60 Hz |
| 外形尺寸 宽×深×高，mm | 482 x 387 x 88 mm |
| 净重（含电缆） | 6.6 kg |
建议的 MP1 脉冲选择器配置示例
| 参数 | 规格 |
|---|---|
| 内置驱动，工作速率上限 | up to 1 MHz |
| 单脉冲选通的激光重复频率上限 | 60 MHz |
| HV 电源 | provided in pMaser 4.2 |
| 操作 | Quarter wave, λ / 4 |
| 高压脉冲宽度 | 15-250 ns |
| 高压脉冲上升时间，典型值 | <7 ns |
| 高压脉冲下降时间，典型值 | <7 ns |
| 普克尔盒消光比, VCR | >1:500 |
| 普克尔盒透过率 | >98% at 1064 nm |
| 通光孔径 | Dia 2.5 mm |
| 冷却 | 水 |
| 外形尺寸 长×宽×高，mm | 230 x 90 x 69 mm |
分类
| 参数 | 规格 |
|---|---|
| 系统类型 | 脉冲选择器 |
订购型号 (variants)
| SKU | 名称(中文) | 规格 |
|---|---|---|
| MP1-BBO-2.5 | 脉冲选单器 MP1，With BBO clear aperture Ø 2.5 mm, λ/4 operation at 1064 nm | 描述=With BBO clear aperture Ø 2.5 mm, λ/4 operation at 1064 nm; 组=Pulse Pickers for up to 1 MHz Operating Rate |
| MP1-BBO-5.8 | 脉冲选单器 MP1，With BBO clear aperture Ø 5.8 mm, λ/4 operation at 1064 nm | 描述=With BBO clear aperture Ø 5.8 mm, λ/4 operation at 1064 nm; 组=Pulse Pickers for up to 1 MHz Operating Rate |
| MP1-DKDP-11 | 脉冲选单器 MP1，With DKDP clear aperture Ø 11 mm, λ/4 operation at 1064 nm | 描述=With DKDP clear aperture Ø 11 mm, λ/4 operation at 1064 nm; 组=Pulse Pickers for up to 1 MHz Operating Rate |
| MP1-FAM-KTP | 脉冲选单器 MP1，With KTP clear aperture Ø 5.5 mm, from 0 to λ/2 operation at 1030 nm with Fast Amplitude Modulation | 描述=With KTP clear aperture Ø 5.5 mm, from 0 to λ/2 operation at 1030 nm with Fast Amplitude Modulation; 组=Pulse Pickers for up to 1 MHz Operating Rate |
