EKSMA 超快脉冲选择器 UP2
- 产品详情
产品图片
描述

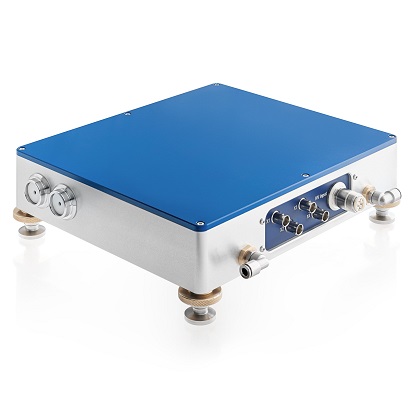

UP2 pulse picker 由全桥配置的内置驱动器、普克尔盒、高消光比偏振片、光阱以及其他用于脉冲选择应用所必需的光学元件组成。UP2 pulse picker 与 pMaster 4.2 发生器配合使用时，能够从高达100 MHz 重频的脉冲序列中以高达 2 MHz 的速率选择脉冲。UP2 配备 BBO 或 KTP 普克尔盒，根据激光波长和普克尔盒所需的通光孔径下限，设置为四分之一波电压或半波电压工作模式。
KTP 普克尔盒的使用受激光束平均功率的限制——高达2 W，消光比通常 >1:500。而 BBO 普克尔盒可在更高的功率水平下工作，并具有更高的消光比——通常 >1:1000。
建议的操作方案
单程（半波）操作方案
MP1 Pulse Picker Half-Wave Operation Scheme
双程（四分之一波）操作方案
MP1 Pulse Picker Half-Wave Operation Scheme
注：当 pulse picker 以双程配置使用时，需要额外的元件——法拉第旋光器、λ/2 波片和偏振片，以确保激光器的安全运行。详情请联系。
技术规格

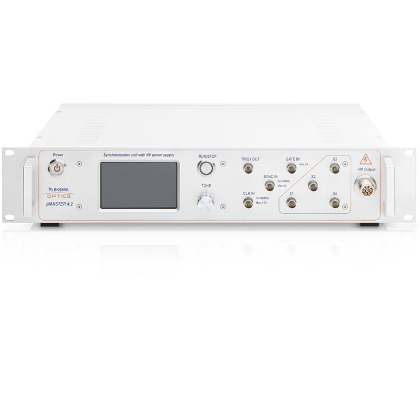

数字同步与延时脉冲发生器 pMaster 4.2 的规格
| 参数 | 规格 |
|---|---|
| 控制模式 | 内部脉冲发生器，外部触发器，外部射频源 |
| 内部脉冲发生器 | 内部脉冲发生器 |
| 工作模式 | 单次、突发、常规 |
| 延迟范围 | 1.1 ns to 140 ms |
| 分辨率 | 100 ps |
| 精度 | 25 ps + 0.000001 x delay |
| 时基 | 100 MHz, 0.2 ppm |
| RMS 抖动 | <100 ps |
| 通道间抖动 | <30 ps |
| 外部同步 | 外部同步 |
| 同步源 | 外部触发，SYNC IN 输入 |
| 速率 | 1 Hz to 20 MHz |
| 脉冲宽度下限 | 10 ns |
| 阈值 | 1.3 V |
| 输入电平 | LVTTL, tolerates 5 V |
| 阻抗 | 0.2 mA pulldown |
| 斜率 | 上升 |
| 外部射频源，时钟输入 | 外部射频源，时钟输入 |
| 速率 | 10 MHz – 100 MHz |
| 脉冲宽度下限 | 300 ps |
| 输入电平 | 0.5 V to 3.3 V |
| 阻抗 | 50 Ω |
| 输出 | 输出 |
| 输出电平 | 4.5 V |
| 输出阻抗 | 50 Ω |
| 通信、供电与物理规格 | 通信、供电与物理规格 |
| 通信 | USB |
| 功率 | 230 V AC 50 Hz or 110 V AC 60 Hz |
| 外形尺寸 宽×深×高，mm | 482 x 387 x 88 mm |
| 净重（含电缆） | 6.6 kg |
UP2 脉冲选择器的规格
| 参数 | 规格 |
|---|---|
| 内置驱动器，工作频率上限 | up to 1 MHz |
| 单脉冲选通的激光重复频率上限 | 100 MHz |
| HV 电源 | provided in pMaster 4.2 |
| 操作 | quarter-wave, λ / 4 |
| 高压脉冲宽度 | 0-5000 ns |
| 高压脉冲上升时间，典型值 | <7 ns |
| 高压脉冲下降时间，典型值 | <7 ns |
| 普克尔盒消光比, VCR | 1:500 |
| 普克尔盒透过率 | >98% at 1064 nm |
| 通光孔径 | Ø3.5 mm |
| 冷却 | 水 |
| 外形尺寸 长×宽×高，mm | 240 x 275 x 59 mm |
分类
| 参数 | 规格 |
|---|---|
| 系统类型 | 脉冲选择器 |
订购型号 (variants)
| SKU | 名称(中文) | 规格 |
|---|---|---|
| UP2-BBO-2.5 | 超快脉冲选单器 UP2，for up to 2 MHz operation, BBO clear aperture 2.5 mm, λ/4 operation at 1064 nm | 描述=for up to 2 MHz operation, BBO clear aperture 2.5 mm, λ/4 operation at 1064 nm; 组=Ultrafast Pulse Pickers for up to 1 MHz Operating Rate |
| UP2-BBO-3.5 | 超快脉冲选单器 UP2，for up to 1 MHz operation, BBO clear aperture 3.5 mm, λ/4 operation at 1064 nm | 描述=for up to 1 MHz operation, BBO clear aperture 3.5 mm, λ/4 operation at 1064 nm; 组=Ultrafast Pulse Pickers for up to 1 MHz Operating Rate |
| UP2-KTP-3.5 | 超快脉冲选单器 UP2，for up to 2 MHz operation, KTP clear aperture 3.5 mm, λ/2 operation at 1064 nm | 描述=for up to 2 MHz operation, KTP clear aperture 3.5 mm, λ/2 operation at 1064 nm |
| UP2-KTP-5.5 | 超快脉冲选单器 UP2，for up to 1 MHz operation, KTP clear aperture 5.5 mm, λ/2 operation at 800 nm | 描述=for up to 1 MHz operation, KTP clear aperture 5.5 mm, λ/2 operation at 800 nm; 组=Ultrafast Pulse Pickers for up to 1 MHz Operating Rate |
| pMaster 4.2 | 超快脉冲选单器 UP2，4 output channels, built-in High Voltage power supply | 描述=4 output channels, built-in High Voltage power supply; 组=脉冲同步与延迟发生器 |
