EKSMA Nd:YAG 激光输出耦合镜
- 产品详情
产品图片
描述
Laser Output Couplers 将腔内循环功率的一部分传输出去，以产生有用的激光输出。低透射率的输出耦合器可实现较低的激光阈值，但如果输出耦合带来的损耗不能主导激光腔中的其他寄生损耗，也可能导致激光效率下降。输出耦合器的透射率通常被选择为使获得的输出功率尽量增大，不过若存在其他设计目标（尽量减小腔内光强，或抑制被动锁模激光器中的 Q 开关不稳定性），其理想值可能更低或更高。
技术规格
| 参数 | 规格 |
|---|---|
| 材料 | UV grade fused silica or BK7 glass |
| S1 表面平整度 | λ / 10 at 633 nm |
| S1 表面质量 | 20-10 scratch & dig (MIL-PRF-13830B) |
| S2 表面平整度 | λ / 10 typical at 633 nm |
| S2 表面质量 | 20-10 scratch & dig (MIL-PRF-13830B) |
| 直径公差 | +0.00 mm-0.12 mm |
| 厚度公差 | ±0.25 |
| 平行度 | 30 arcsec |
| 倒角 | 0.3 mm at 45° typical |
| 参数 | 规格 |
|---|---|
| 技术 | 电子束多层介质 |
| 附着力和耐久性 | Per MIL-C-675A. Insoluble in lab solvents |
| 通光孔径 | Exceeds central 85% of diameter |
| 损伤阈值 | >3 J / cm², 8 ns pulse, 1064 nm typical for BK7 substrates; / >6 J / cm², 8 ns pulse, 1064 nm typical for UVFS substrates. |
| 镀膜表面平面度 | λ / 10 at 633 nm over 85% over clear aperture |
| 入射角 | 0°-8° (normal) |
| 背面镀增透膜 | R<0.2% |
分类
| 参数 | 规格 |
|---|---|
| 波长 | 1064nm |
订购型号 (variants)

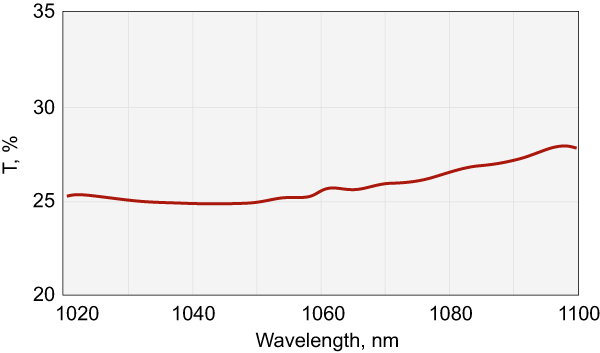

| SKU | 名称(中文) | 规格 |
|---|---|---|
| 031-0015 | Nd:YAG激光输出耦合镜，N-BK7，尺寸Ø12.7 x 3 mm，PR 15±3%@1064 nm，85±3% | 反射=PR 15±3%@1064 nm; 透射率=85±3%; 材料=BK7; 尺寸=ø12.7 x 3 mm; AOI=0° |
| 031-0020 | Nd:YAG激光输出耦合镜，N-BK7，尺寸Ø12.7 x 3 mm，PR 20±3%@1064 nm，80±3% | 反射=PR 20±3%@1064 nm; 透射率=80±3%; 材料=BK7; 尺寸=ø12.7 x 3 mm; AOI=0° |
| 031-0025 | Nd:YAG激光输出耦合镜，N-BK7，尺寸Ø12.7 x 3 mm，PR 25±3%@1064 nm，75±3% | 反射=PR 25±3%@1064 nm; 透射率=75±3%; 材料=BK7; 尺寸=ø12.7 x 3 mm; AOI=0° |
| 031-0030 | Nd:YAG激光输出耦合镜，N-BK7，尺寸Ø12.7 x 3 mm，PR 30±3%@1064 nm，70±3% | 反射=PR 30±3%@1064 nm; 透射率=70±3%; 材料=BK7; 尺寸=ø12.7 x 3 mm; AOI=0° |
| 031-0040 | Nd:YAG激光输出耦合镜，N-BK7，尺寸Ø12.7 x 3 mm，PR 40±3%@1064 nm，60±3% | 反射=PR 40±3%@1064 nm; 透射率=60±3%; 材料=BK7; 尺寸=ø12.7 x 3 mm; AOI=0° |
| 031-0050 | Nd:YAG激光输出耦合镜，N-BK7，尺寸Ø12.7 x 3 mm，PR 50±3%@1064 nm | 反射=PR 50±3%@1064 nm; 透射率=50±3%; 材料=BK7; 尺寸=ø12.7 x 3 mm; AOI=0° |
| 031-0060 | Nd:YAG激光输出耦合镜，N-BK7，尺寸Ø12.7 x 3 mm，PR 60±3%@1064 nm，40±3% | 反射=PR 60±3%@1064 nm; 透射率=40±3%; 材料=BK7; 尺寸=ø12.7 x 3 mm; AOI=0° |
| 031-0065 | Nd:YAG激光输出耦合镜，N-BK7，尺寸Ø12.7 x 3 mm，PR 65±3%@1064 nm，35±3% | 反射=PR 65±3%@1064 nm; 透射率=35±3%; 材料=BK7; 尺寸=ø12.7 x 3 mm; AOI=0° |
| 031-0070 | Nd:YAG激光输出耦合镜，N-BK7，尺寸Ø12.7 x 3 mm，PR 70±3%@1064 nm，30±3% | 反射=PR 70±3%@1064 nm; 透射率=30±3%; 材料=BK7; 尺寸=ø12.7 x 3 mm; AOI=0° |
| 031-0075 | Nd:YAG激光输出耦合镜，N-BK7，尺寸Ø12.7 x 3 mm，PR 75±3%@1064 nm，25±3% | 反射=PR 75±3%@1064 nm; 透射率=25±3%; 材料=BK7; 尺寸=ø12.7 x 3 mm; AOI=0° |
| 031-0080 | Nd:YAG激光输出耦合镜，N-BK7，尺寸Ø12.7 x 3 mm，PR 80±3%@1064 nm，20±3% | 反射=PR 80±3%@1064 nm; 透射率=20±3%; 材料=BK7; 尺寸=ø12.7 x 3 mm; AOI=0° |
| 031-0085 | Nd:YAG激光输出耦合镜，N-BK7，尺寸Ø12.7 x 3 mm，PR 85±3%@1064 nm，15±3% | 反射=PR 85±3%@1064 nm; 透射率=15±3%; 材料=BK7; 尺寸=ø12.7 x 3 mm; AOI=0° |
| 031-0090 | Nd:YAG激光输出耦合镜，N-BK7，尺寸Ø12.7 x 3 mm，PR 90±2%@1064 nm，10±2% | 反射=PR 90±2%@1064 nm; 透射率=10±2%; 材料=BK7; 尺寸=ø12.7 x 3 mm; AOI=0° |
| 031-0095 | Nd:YAG激光输出耦合镜，N-BK7，尺寸Ø12.7 x 3 mm，PR 95±2%@1064 nm | 反射=PR 95±2%@1064 nm; 透射率=5±2%; 材料=BK7; 尺寸=ø12.7 x 3 mm; AOI=0° |
| 031-0097 | Nd:YAG激光输出耦合镜，N-BK7，尺寸Ø12.7 x 3 mm，PR 97±1%@1064 nm，3±1% | 反射=PR 97±1%@1064 nm; 透射率=3±1%; 材料=BK7; 尺寸=ø12.7 x 3 mm; AOI=0° |
| 031-0098 | Nd:YAG激光输出耦合镜，N-BK7，尺寸Ø12.7 x 3 mm，PR 98±1%@1064 nm，2±1% | 反射=PR 98±1%@1064 nm; 透射率=2±1%; 材料=BK7; 尺寸=ø12.7 x 3 mm; AOI=0° |
| 031-0099 | Nd:YAG激光输出耦合镜，N-BK7，尺寸Ø12.7 x 3 mm，PR 99.0±0.5%@1064 nm，1.0±0.5% | 反射=PR 99.0±0.5%@1064 nm; 透射率=1.0±0.5%; 材料=BK7; 尺寸=ø12.7 x 3 mm; AOI=0° |
| 032-0015 | Nd:YAG激光输出耦合镜，N-BK7，尺寸Ø25.4 x 6 mm，PR 15±3%@1064 nm，85±3% | 反射=PR 15±3%@1064 nm; 透射率=85±3%; 材料=BK7; 尺寸=ø25.4 x 6 mm; AOI=0° |
| 032-0020 | Nd:YAG激光输出耦合镜，N-BK7，尺寸Ø25.4 x 6 mm，PR 20±3%@1064 nm，80±3% | 反射=PR 20±3%@1064 nm; 透射率=80±3%; 材料=BK7; 尺寸=ø25.4 x 6 mm; AOI=0° |
| 032-0030 | Nd:YAG激光输出耦合镜，N-BK7，尺寸Ø25.4 x 6 mm，PR 30±3%@1064 nm，70±3% | 反射=PR 30±3%@1064 nm; 透射率=70±3%; 材料=BK7; 尺寸=ø25.4 x 6 mm; AOI=0° |
| 032-0040 | Nd:YAG激光输出耦合镜，N-BK7，尺寸Ø25.4 x 6 mm，PR 40±3%@1064 nm，60±3% | 反射=PR 40±3%@1064 nm; 透射率=60±3%; 材料=BK7; 尺寸=ø25.4 x 6 mm; AOI=0° |
| 032-0050 | Nd:YAG激光输出耦合镜，N-BK7，尺寸Ø25.4 x 6 mm，PR 50±3%@1064 nm | 反射=PR 50±3%@1064 nm; 透射率=50±3%; 材料=BK7; 尺寸=ø25.4 x 6 mm; AOI=0° |
| 032-0060 | Nd:YAG激光输出耦合镜，N-BK7，尺寸Ø25.4 x 6 mm，PR 60±3%@1064 nm，40±3% | 反射=PR 60±3%@1064 nm; 透射率=40±3%; 材料=BK7; 尺寸=ø25.4 x 6 mm; AOI=0° |
| 032-0065 | Nd:YAG激光输出耦合镜，N-BK7，尺寸Ø25.4 x 6 mm，PR 65±3%@1064 nm，35±3% | 反射=PR 65±3%@1064 nm; 透射率=35±3%; 材料=BK7; 尺寸=ø25.4 x 6 mm; AOI=0° |
| 032-0070 | Nd:YAG激光输出耦合镜，N-BK7，尺寸Ø25.4 x 6 mm，PR 70±3%@1064 nm，30±3% | 反射=PR 70±3%@1064 nm; 透射率=30±3%; 材料=BK7; 尺寸=ø25.4 x 6 mm; AOI=0° |
| 032-0075 | Nd:YAG激光输出耦合镜，N-BK7，尺寸Ø25.4 x 6 mm，PR 75±3%@1064 nm，25±3% | 反射=PR 75±3%@1064 nm; 透射率=25±3%; 材料=BK7; 尺寸=ø25.4 x 6 mm; AOI=0° |
| 032-0080 | Nd:YAG激光输出耦合镜，N-BK7，尺寸Ø25.4 x 6 mm，PR 80±3%@1064 nm，20±3% | 反射=PR 80±3%@1064 nm; 透射率=20±3%; 材料=BK7; 尺寸=ø25.4 x 6 mm; AOI=0° |
| 032-0085 | Nd:YAG激光输出耦合镜，N-BK7，尺寸Ø25.4 x 6 mm，PR 85±3%@1064 nm，15±3% | 反射=PR 85±3%@1064 nm; 透射率=15±3%; 材料=BK7; 尺寸=ø25.4 x 6 mm; AOI=0° |
| 032-0090 | Nd:YAG激光输出耦合镜，N-BK7，尺寸Ø25.4 x 6 mm，PR 90±2%@1064 nm，10±2% | 反射=PR 90±2%@1064 nm; 透射率=10±2%; 材料=BK7; 尺寸=ø25.4 x 6 mm; AOI=0° |
| 032-0095 | Nd:YAG激光输出耦合镜，N-BK7，尺寸Ø25.4 x 6 mm，PR 95±2%@1064 nm | 反射=PR 95±2%@1064 nm; 透射率=5±2%; 材料=BK7; 尺寸=ø25.4 x 6 mm; AOI=0° |
| 032-0097 | Nd:YAG激光输出耦合镜，N-BK7，尺寸Ø25.4 x 6 mm，PR 97±1%@1064 nm，3±1% | 反射=PR 97±1%@1064 nm; 透射率=3±1%; 材料=BK7; 尺寸=ø25.4 x 6 mm; AOI=0° |
| 032-0098 | Nd:YAG激光输出耦合镜，N-BK7，尺寸Ø25.4 x 6 mm，PR 98±1%@1064 nm，2±1% | 反射=PR 98±1%@1064 nm; 透射率=2±1%; 材料=BK7; 尺寸=ø25.4 x 6 mm; AOI=0° |
| 032-0099 | Nd:YAG激光输出耦合镜，N-BK7，尺寸Ø25.4 x 6 mm，PR 99.0±0.5%@1064 nm，1.0±0.5% | 反射=PR 99.0±0.5%@1064 nm; 透射率=1.0±0.5%; 材料=BK7; 尺寸=ø25.4 x 6 mm; AOI=0° |
| 041-0015 | Nd:YAG激光输出耦合镜，紫外熔融石英，尺寸Ø12.7 x 3 mm，PR 15±3%@1064 nm，85±3% | 反射=PR 15±3%@1064 nm; 透射率=85±3%; 材料=UVFS; 尺寸=ø12.7 x 3 mm; AOI=0° |
| 041-0020 | Nd:YAG激光输出耦合镜，紫外熔融石英，尺寸Ø12.7 x 3 mm，PR 20±3%@1064 nm，80±3% | 反射=PR 20±3%@1064 nm; 透射率=80±3%; 材料=UVFS; 尺寸=ø12.7 x 3 mm; AOI=0° |
| 041-0025 | Nd:YAG激光输出耦合镜，紫外熔融石英，尺寸Ø12.7 x 3 mm，PR 25±3%@1064 nm，75±3% | 反射=PR 25±3%@1064 nm; 透射率=75±3%; 材料=UVFS; 尺寸=ø12.7 x 3 mm; AOI=0° |
| 041-0030 | Nd:YAG激光输出耦合镜，紫外熔融石英，尺寸Ø12.7 x 3 mm，PR 30±3%@1064 nm，70±3% | 反射=PR 30±3%@1064 nm; 透射率=70±3%; 材料=UVFS; 尺寸=ø12.7 x 3 mm; AOI=0° |
| 041-0040 | Nd:YAG激光输出耦合镜，紫外熔融石英，尺寸Ø12.7 x 3 mm，PR 40±3%@1064 nm，60±3% | 反射=PR 40±3%@1064 nm; 透射率=60±3%; 材料=UVFS; 尺寸=ø12.7 x 3 mm; AOI=0° |
| 041-0050 | Nd:YAG激光输出耦合镜，紫外熔融石英，尺寸Ø12.7 x 3 mm，PR 50±3%@1064 nm | 反射=PR 50±3%@1064 nm; 透射率=50±3%; 材料=UVFS; 尺寸=ø12.7 x 3 mm; AOI=0° |
| 041-0060 | Nd:YAG激光输出耦合镜，紫外熔融石英，尺寸Ø12.7 x 3 mm，PR 60±3%@1064 nm，40±3% | 反射=PR 60±3%@1064 nm; 透射率=40±3%; 材料=UVFS; 尺寸=ø12.7 x 3 mm; AOI=0° |
| 041-0065 | Nd:YAG激光输出耦合镜，紫外熔融石英，尺寸Ø12.7 x 3 mm，PR 65±3%@1064 nm，35±3% | 反射=PR 65±3%@1064 nm; 透射率=35±3%; 材料=UVFS; 尺寸=ø12.7 x 3 mm; AOI=0° |
| 041-0070 | Nd:YAG激光输出耦合镜，紫外熔融石英，尺寸Ø12.7 x 3 mm，PR 70±3%@1064 nm，30±3% | 反射=PR 70±3%@1064 nm; 透射率=30±3%; 材料=UVFS; 尺寸=ø12.7 x 3 mm; AOI=0° |
| 041-0075 | Nd:YAG激光输出耦合镜，紫外熔融石英，尺寸Ø12.7 x 3 mm，PR 75±3%@1064 nm，25±3% | 反射=PR 75±3%@1064 nm; 透射率=25±3%; 材料=UVFS; 尺寸=ø12.7 x 3 mm; AOI=0° |
| 041-0080 | Nd:YAG激光输出耦合镜，紫外熔融石英，尺寸Ø12.7 x 3 mm，PR 80±3%@1064 nm，20±3% | 反射=PR 80±3%@1064 nm; 透射率=20±3%; 材料=UVFS; 尺寸=ø12.7 x 3 mm; AOI=0° |
| 041-0085 | Nd:YAG激光输出耦合镜，紫外熔融石英，尺寸Ø12.7 x 3 mm，PR 85±3%@1064 nm，15±3% | 反射=PR 85±3%@1064 nm; 透射率=15±3%; 材料=UVFS; 尺寸=ø12.7 x 3 mm; AOI=0° |
| 041-0090 | Nd:YAG激光输出耦合镜，紫外熔融石英，尺寸Ø12.7 x 3 mm，PR 90±2%@1064 nm，10±2% | 反射=PR 90±2%@1064 nm; 透射率=10±2%; 材料=UVFS; 尺寸=ø12.7 x 3 mm; AOI=0° |
| 041-0095 | Nd:YAG激光输出耦合镜，紫外熔融石英，尺寸Ø12.7 x 3 mm，PR 95±2%@1064 nm | 反射=PR 95±2%@1064 nm; 透射率=5±2%; 材料=UVFS; 尺寸=ø12.7 x 3 mm; AOI=0° |
| 041-0097 | Nd:YAG激光输出耦合镜，紫外熔融石英，尺寸Ø12.7 x 3 mm，PR 97±1%@1064 nm，3±1% | 反射=PR 97±1%@1064 nm; 透射率=3±1%; 材料=UVFS; 尺寸=ø12.7 x 3 mm; AOI=0° |
| 041-0098 | Nd:YAG激光输出耦合镜，紫外熔融石英，尺寸Ø12.7 x 3 mm，PR 98±1%@1064 nm，2±1% | 反射=PR 98±1%@1064 nm; 透射率=2±1%; 材料=UVFS; 尺寸=ø12.7 x 3 mm; AOI=0° |
| 041-0099 | Nd:YAG激光输出耦合镜，紫外熔融石英，尺寸Ø12.7 x 3 mm，PR 99.0±0.5%@1064 nm，1.0±0.5% | 反射=PR 99.0±0.5%@1064 nm; 透射率=1.0±0.5%; 材料=UVFS; 尺寸=ø12.7 x 3 mm; AOI=0° |
| 042-0015 | Nd:YAG激光输出耦合镜，紫外熔融石英，尺寸Ø25.4 x 6 mm，PR 15±3%@1064 nm，85±3% | 反射=PR 15±3%@1064 nm; 透射率=85±3%; 材料=UVFS; 尺寸=ø25.4 x 6 mm; AOI=0° |
| 042-0020 | Nd:YAG激光输出耦合镜，紫外熔融石英，尺寸Ø25.4 x 6 mm，PR 20±3%@1064 nm，80±3% | 反射=PR 20±3%@1064 nm; 透射率=80±3%; 材料=UVFS; 尺寸=ø25.4 x 6 mm; AOI=0° |
| 042-0025 | Nd:YAG激光输出耦合镜，紫外熔融石英，尺寸Ø25.4 x 6 mm，PR 25±3%@1064 nm，75±3% | 反射=PR 25±3%@1064 nm; 透射率=75±3%; 材料=UVFS; 尺寸=ø25.4 x 6 mm; AOI=0° |
| 042-0030 | Nd:YAG激光输出耦合镜，紫外熔融石英，尺寸Ø25.4 x 6 mm，PR 30±3%@1064 nm，70±3% | 反射=PR 30±3%@1064 nm; 透射率=70±3%; 材料=UVFS; 尺寸=ø25.4 x 6 mm; AOI=0° |
| 042-0040 | Nd:YAG激光输出耦合镜，紫外熔融石英，尺寸Ø25.4 x 6 mm，PR 40±3%@1064 nm，60±3% | 反射=PR 40±3%@1064 nm; 透射率=60±3%; 材料=UVFS; 尺寸=ø25.4 x 6 mm; AOI=0° |
| 042-0050 | Nd:YAG激光输出耦合镜，紫外熔融石英，尺寸Ø25.4 x 6 mm，PR 50±3%@1064 nm | 反射=PR 50±3%@1064 nm; 透射率=50±3%; 材料=UVFS; 尺寸=ø25.4 x 6 mm; AOI=0° |
| 042-0060 | Nd:YAG激光输出耦合镜，紫外熔融石英，尺寸Ø25.4 x 6 mm，PR 60±3%@1064 nm，40±3% | 反射=PR 60±3%@1064 nm; 透射率=40±3%; 材料=UVFS; 尺寸=ø25.4 x 6 mm; AOI=0° |
| 042-0065 | Nd:YAG激光输出耦合镜，紫外熔融石英，尺寸Ø25.4 x 6 mm，PR 65±3%@1064 nm，35±3% | 反射=PR 65±3%@1064 nm; 透射率=35±3%; 材料=UVFS; 尺寸=ø25.4 x 6 mm; AOI=0° |
| 042-0070 | Nd:YAG激光输出耦合镜，紫外熔融石英，尺寸Ø25.4 x 6 mm，PR 70±3%@1064 nm，30±3% | 反射=PR 70±3%@1064 nm; 透射率=30±3%; 材料=UVFS; 尺寸=ø25.4 x 6 mm; AOI=0° |
| 042-0075 | Nd:YAG激光输出耦合镜，紫外熔融石英，尺寸Ø25.4 x 6 mm，PR 75±3%@1064 nm，25±3% | 反射=PR 75±3%@1064 nm; 透射率=25±3%; 材料=UVFS; 尺寸=ø25.4 x 6 mm; AOI=0° |
| 042-0080 | Nd:YAG激光输出耦合镜，紫外熔融石英，尺寸Ø25.4 x 6 mm，PR 80±3%@1064 nm，20±3% | 反射=PR 80±3%@1064 nm; 透射率=20±3%; 材料=UVFS; 尺寸=ø25.4 x 6 mm; AOI=0° |
| 042-0085 | Nd:YAG激光输出耦合镜，紫外熔融石英，尺寸Ø25.4 x 6 mm，PR 85±3%@1064 nm，15±3% | 反射=PR 85±3%@1064 nm; 透射率=15±3%; 材料=UVFS; 尺寸=ø25.4 x 6 mm; AOI=0° |
| 042-0090 | Nd:YAG激光输出耦合镜，紫外熔融石英，尺寸Ø25.4 x 6 mm，PR 90±2%@1064 nm，10±2% | 反射=PR 90±2%@1064 nm; 透射率=10±2%; 材料=UVFS; 尺寸=ø25.4 x 6 mm; AOI=0° |
| 042-0095 | Nd:YAG激光输出耦合镜，紫外熔融石英，尺寸Ø25.4 x 6 mm，PR 95±2%@1064 nm | 反射=PR 95±2%@1064 nm; 透射率=5±2%; 材料=UVFS; 尺寸=ø25.4 x 6 mm; AOI=0° |
| 042-0097 | Nd:YAG激光输出耦合镜，紫外熔融石英，尺寸Ø25.4 x 6 mm，PR 97±1%@1064 nm，3±1% | 反射=PR 97±1%@1064 nm; 透射率=3±1%; 材料=UVFS; 尺寸=ø25.4 x 6 mm; AOI=0° |
| 042-0098 | Nd:YAG激光输出耦合镜，紫外熔融石英，尺寸Ø25.4 x 6 mm，PR 98±1%@1064 nm，2±1% | 反射=PR 98±1%@1064 nm; 透射率=2±1%; 材料=UVFS; 尺寸=ø25.4 x 6 mm; AOI=0° |
| 042-0099 | Nd:YAG激光输出耦合镜，紫外熔融石英，尺寸Ø25.4 x 6 mm，PR 99.0±0.5%@1064 nm，1.0±0.5% | 反射=PR 99.0±0.5%@1064 nm; 透射率=1.0±0.5%; 材料=UVFS; 尺寸=ø25.4 x 6 mm; AOI=0° |
