EKSMA 400-2000 nm 中性密度反射型滤光片
- 产品详情
产品图片
描述
中性密度（ND）反射型滤光片，尺寸为1英寸（25.4 mm），光学密度范围从0.1到2.5可供选择。
由 Corning 7059 玻璃制成的中性密度滤光片可在 400 nm 至 2000 nm 范围内提供光谱均匀的衰减。反射镀层可在这些滤光片与中等功率激光器配合使用时减少热效应。
技术规格
| 参数 | 规格 |
|---|---|
| 玻璃材料 | Corning 7059 (Borosilicate) |
| 外径 | 25.4 mm +0.0 / -0.2 mm |
| 厚度 | 1.1 mm ± 0.1 mm |
| 表面质量 | 40-20 scratch & dig (MIL-PRF-13830B) |
| 表面平整度 | λ @ 633 nm |
| 平行度 | <2 arcmin |
| 镀膜 | 反射式 |
| 损伤阈值 | 20 mJ / cm² (10 ns pulse) |
| 设计波长 | 400-2000 nm |
| 光学密度容差 | ±10% Nominal |
订购型号 (variants)
| SKU | 名称(中文) | 规格 |
|---|---|---|

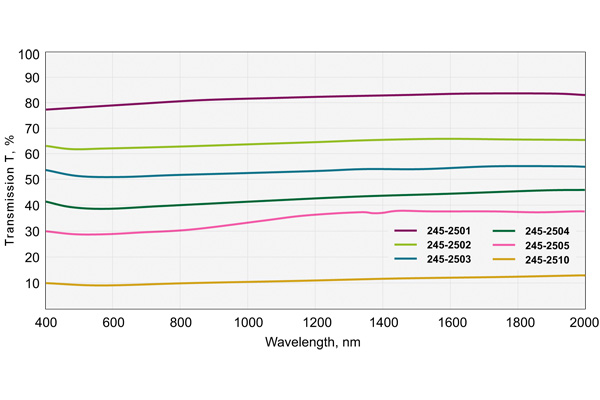

| 245-2501 | 反射型中性密度滤光片@400-2000 nm，康宁7059，尺寸Ø 25.4 mm，0.1，79 %@550 nm | 光学密度=0.1; 透射率=79 % @ 550 nm; 材料=Corning 7059; 尺寸=ø 25.4 mm; 厚度=1.1 mm |
| 245-2502 | 反射型中性密度滤光片@400-2000 nm，康宁7059，尺寸Ø 25.4 mm，0.2，63 %@550 nm | 光学密度=0.2; 透射率=63 % @ 550 nm; 材料=Corning 7059; 尺寸=ø 25.4 mm; 厚度=1.1 mm |
| 245-2503 | 反射型中性密度滤光片@400-2000 nm，康宁7059，尺寸Ø 25.4 mm，0.3，50 %@550 nm | 光学密度=0.3; 透射率=50 % @ 550 nm; 材料=Corning 7059; 尺寸=ø 25.4 mm; 厚度=1.1 mm |
| 245-2504 | 反射型中性密度滤光片@400-2000 nm，康宁7059，尺寸Ø 25.4 mm，0.4，40 %@550 nm | 光学密度=0.4; 透射率=40 % @ 550 nm; 材料=Corning 7059; 尺寸=ø 25.4 mm; 厚度=1.1 mm |
| 245-2505 | 反射型中性密度滤光片@400-2000 nm，康宁7059，尺寸Ø 25.4 mm，0.5，32 %@550 nm | 光学密度=0.5; 透射率=32 % @ 550 nm; 材料=Corning 7059; 尺寸=ø 25.4 mm; 厚度=1.1 mm |
| 245-2510 | 反射型中性密度滤光片@400-2000 nm，康宁7059，尺寸Ø 25.4 mm，1，10 %@550 nm | 光学密度=1; 透射率=10 % @ 550 nm; 材料=Corning 7059; 尺寸=ø 25.4 mm; 厚度=1.1 mm |

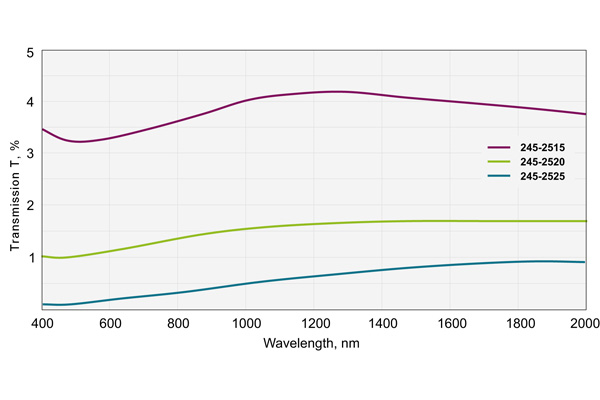

| 245-2515 | 反射型中性密度滤光片@400-2000 nm，康宁7059，尺寸Ø 25.4 mm，1.5，3 %@550 nm | 光学密度=1.5; 透射率=3 % @ 550 nm; 材料=Corning 7059; 尺寸=ø 25.4 mm; 厚度=1.1 mm |
| 245-2520 | 反射型中性密度滤光片@400-2000 nm，康宁7059，尺寸Ø 25.4 mm，1 %@550 nm | 光学密度=2; 透射率=1 % @ 550 nm; 材料=Corning 7059; 尺寸=ø 25.4 mm; 厚度=1.1 mm |
| 245-2525 | 反射型中性密度滤光片@400-2000 nm，康宁7059，尺寸Ø 25.4 mm，2.5，0.3 %@550 nm | 光学密度=2.5; 透射率=0.3 % @ 550 nm; 材料=Corning 7059; 尺寸=ø 25.4 mm; 厚度=1.1 mm |
