EKSMA 双凹透镜
- 产品详情
产品图片
描述
- 具有负焦距，可发散准直入射光
- 仅形成透过镜片观察到的虚像
- 在共轭比为 1 时，可尽量减小球差、彗差和畸变
这些镜片两侧对称，曲率半径相等。双凹透镜通常用于扩展光束或增加光学系统的焦距，通常与其他镜片组合使用。使用双凹透镜的众多设备包括激光扩束器、光学字符读取器、观察器和投影系统。
这些镜片可提供多种增透膜。合适的增透膜请参考增透膜章节。如有需要，我们可以提供定制切割、磨边、镀膜或整套加工服务。
技术规格
| 参数 | 规格 |
|---|---|
| 材料 | BK7, UV FS |
| 表面质量 | 40-20 scratch & dig (MIL-PRF-13830B) |
| 通光孔径 | 90% of the diameter |
| 直径公差 | +0.00, -0.12 mm |
| 厚度公差 | ±0.2 mm |
| 表面不规则度 | λ / 8 @ 633 nm |
| 同心度 | 3 arcmin |
| 近轴焦距：/ BK7 / UV FS | ±2% @ 546 nm / ±2% @ 355 nm |
订购型号 (variants)
| SKU | 名称(中文) | 规格 |
|---|---|---|

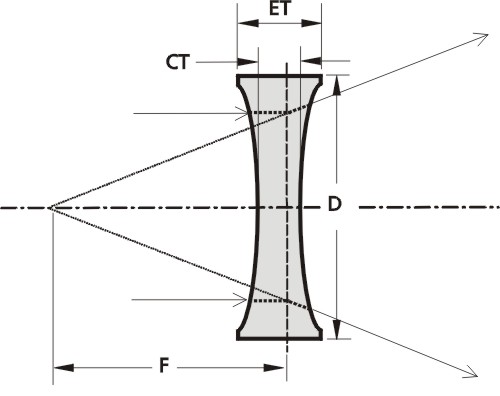

| 114-0104E | 双凹透镜，N-BK7，Ø12.7 mm，f=-12.7 mm，R=-13.7 mm，CT=3.2 mm，ET=5 mm | ROC=-13.7 mm; 边缘厚度=5 mm; CT=3.2 mm; 焦距=-12.7 mm; 组=BK7, Size: dia 12.7 mm; 材料=BK7; 直径=12.7 mm |
| 114-0106E | 双凹透镜，N-BK7，Ø12.7 mm，f=-25 mm，R=-26.3 mm，CT=2.2 mm，ET=3.2 mm | ROC=-26.3 mm; 边缘厚度=3.2 mm; CT=2.2 mm; 焦距=-25 mm; 组=BK7, Size: dia 12.7 mm; 材料=BK7; 直径=12.7 mm |
| 114-0108E | 双凹透镜，N-BK7，Ø12.7 mm，f=-40 mm，R=-41.9 mm，CT=2.4 mm，ET=3.1 mm | ROC=-41.9 mm; 边缘厚度=3.1 mm; CT=2.4 mm; 焦距=-40 mm; 组=BK7, Size: dia 12.7 mm; 材料=BK7; 直径=12.7 mm |
| 114-0110E | 双凹透镜，N-BK7，Ø12.7 mm，f=-50 mm，R=-52.3 mm，CT=2.6 mm，ET=3.1 mm | ROC=-52.3 mm; 边缘厚度=3.1 mm; CT=2.6 mm; 焦距=-50 mm; 材料=BK7; 直径=12.7 mm |
| 114-0112E | 双凹透镜，N-BK7，Ø12.7 mm，f=-60 mm，R=-62.7 mm，CT=2.6 mm，ET=3 mm | ROC=-62.7 mm; 边缘厚度=3 mm; CT=2.6 mm; 焦距=-60 mm; 组=BK7, Size: dia 12.7 mm; 材料=BK7; 直径=12.7 mm |
| 114-0114E | 双凹透镜，N-BK7，Ø12.7 mm，f=-75 mm，R=-78.3 mm，CT=2.7 mm，ET=3 mm | ROC=-78.3 mm; 边缘厚度=3 mm; CT=2.7 mm; 焦距=-75 mm; 组=BK7, Size: dia 12.7 mm; 材料=BK7; 直径=12.7 mm |
| 114-0118E | 双凹透镜，N-BK7，Ø12.7 mm，f=-100 mm，R=-104.2 mm，CT=2.8 mm，ET=3 mm | ROC=-104.2 mm; 边缘厚度=3 mm; CT=2.8 mm; 焦距=-100 mm; 组=BK7, Size: dia 12.7 mm; 材料=BK7; 直径=12.7 mm |
| 114-0120E | 双凹透镜，N-BK7，Ø12.7 mm，f=-125 mm，R=-130.0 mm，CT=1.7 mm，ET=2 mm | ROC=-130.0 mm; 边缘厚度=2 mm; CT=1.7 mm; 焦距=-125 mm; 组=BK7, Size: dia 12.7 mm; 材料=BK7; 直径=12.7 mm |
| 114-0124E | 双凹透镜，N-BK7，Ø12.7 mm，f=-150 mm，R=-155.9 mm，CT=1.8 mm，ET=2 mm | ROC=-155.9 mm; 边缘厚度=2 mm; CT=1.8 mm; 焦距=-150 mm; 组=BK7, Size: dia 12.7 mm; 材料=BK7; 直径=12.7 mm |
| 114-0128E | 双凹透镜，N-BK7，Ø12.7 mm，f=-200 mm，R=-207.8 mm，CT=1.8 mm，ET=2 mm | ROC=-207.8 mm; 边缘厚度=2 mm; CT=1.8 mm; 焦距=-200 mm; 组=BK7, Size: dia 12.7 mm; 材料=BK7; 直径=12.7 mm |
| 114-0132E | 双凹透镜，N-BK7，Ø12.7 mm，f=-250 mm，R=-259.7 mm，CT=1.8 mm，ET=2 mm | ROC=-259.7 mm; 边缘厚度=2 mm; CT=1.8 mm; 焦距=-250 mm; 组=BK7, Size: dia 12.7 mm; 材料=BK7; 直径=12.7 mm |
| 114-0204E | 双凹透镜，N-BK7，Ø25.4 mm，f=-25 mm，R=-26.7 mm，CT=4.8 mm，ET=10.2 mm | ROC=-26.7 mm; 边缘厚度=10.2 mm; CT=4.8 mm; 焦距=-25 mm; 组=BK7, Size: dia 25.4 mm; 材料=BK7; 直径=25.4 mm |
| 114-0206E | 双凹透镜，N-BK7，Ø25.4 mm，f=-40 mm，R=-42.0 mm，CT=2.7 mm，ET=6.2 mm | ROC=-42.0 mm; 边缘厚度=6.2 mm; CT=2.7 mm; 焦距=-40 mm; 组=BK7, Size: dia 25.4 mm; 材料=BK7; 直径=25.4 mm |
| 114-0208E | 双凹透镜，N-BK7，Ø25.4 mm，f=-50 mm，R=-52.6 mm，CT=4.5 mm，ET=7.5 mm | ROC=-52.6 mm; 边缘厚度=7.5 mm; CT=4.5 mm; 焦距=-50 mm; 组=BK7, Size: dia 25.4 mm; 材料=BK7; 直径=25.4 mm |
| 114-0210E | 双凹透镜，N-BK7，Ø25.4 mm，f=-60 mm，R=62.7 mm，CT=2.6 mm，ET=5.2 mm | ROC=62.7 mm; 边缘厚度=5.2 mm; CT=2.6 mm; 焦距=-60 mm; 组=BK7, Size: dia 25.4 mm; 材料=BK7; 直径=25.4 mm |
| 114-0212E | 双凹透镜，N-BK7，Ø25.4 mm，f=-75 mm，R=-78.4 mm，CT=3.7 mm，ET=5.5 mm | ROC=-78.4 mm; 边缘厚度=5.5 mm; CT=3.7 mm; 焦距=-75 mm; 组=BK7, Size: dia 25.4 mm; 材料=BK7; 直径=25.4 mm |
| 114-0214E | 双凹透镜，N-BK7，Ø25.4 mm，f=-100 mm，R=-104.3 mm，CT=3.2 mm，ET=4.6 mm | ROC=-104.3 mm; 边缘厚度=4.6 mm; CT=3.2 mm; 焦距=-100 mm; 组=BK7, Size: dia 25.4 mm; 材料=BK7; 直径=25.4 mm |
| 114-0218E | 双凹透镜，N-BK7，Ø25.4 mm，f=-125 mm，R=-130.2 mm，CT=3.1 mm，ET=4.3 mm | ROC=-130.2 mm; 边缘厚度=4.3 mm; CT=3.1 mm; 焦距=-125 mm; 组=BK7, Size: dia 25.4 mm; 材料=BK7; 直径=25.4 mm |
| 114-0220E | 双凹透镜，N-BK7，Ø25.4 mm，f=-150 mm，R=-156.1 mm，CT=3 mm，ET=4 mm | ROC=-156.1 mm; 边缘厚度=4 mm; CT=3 mm; 焦距=-150 mm; 组=BK7, Size: dia 25.4 mm; 材料=BK7; 直径=25.4 mm |
| 114-0224E | 双凹透镜，N-BK7，Ø25.4 mm，f=-200 mm，R=-208.0 mm，CT=2.8 mm，ET=3.6 mm | ROC=-208.0 mm; 边缘厚度=3.6 mm; CT=2.8 mm; 焦距=-200 mm; 组=BK7, Size: dia 25.4 mm; 材料=BK7; 直径=25.4 mm |
| 114-0228E | 双凹透镜，N-BK7，Ø25.4 mm，f=-250 mm，R=-259.9 mm，CT=2.9 mm，ET=3.5 mm | ROC=-259.9 mm; 边缘厚度=3.5 mm; CT=2.9 mm; 焦距=-250 mm; 组=BK7, Size: dia 25.4 mm; 材料=BK7; 直径=25.4 mm |
| 114-0234E | 双凹透镜，N-BK7，Ø25.4 mm，f=-400 mm，R=-415.5 mm，CT=3.2 mm，ET=3.6 mm | ROC=-415.5 mm; 边缘厚度=3.6 mm; CT=3.2 mm; 焦距=-400 mm; 组=BK7, Size: dia 25.4 mm; 材料=BK7; 直径=25.4 mm |
| 114-0238E | 双凹透镜，N-BK7，Ø25.4 mm，f=-500 mm，R=-519.3 mm，CT=3.2 mm，ET=3.5 mm | ROC=-519.3 mm; 边缘厚度=3.5 mm; CT=3.2 mm; 焦距=-500 mm; 组=BK7, Size: dia 25.4 mm; 材料=BK7; 直径=25.4 mm |
| 114-1104E | 双凹透镜，紫外熔融石英，Ø12.7 mm，f=-12.7 mm，R=-12.6 mm，CT=3.7 mm，ET=6.7 mm | ROC=-12.6 mm; 边缘厚度=6.7 mm; CT=3.7 mm; 焦距=-12.7 mm; 组=UVFS, Size: dia 12.7 mm; 材料=UVFS; 直径=12.7 mm |
| 114-1108E | 双凹透镜，紫外熔融石英，Ø12.7 mm，f=-25 mm，R=-24.2 mm，CT=2.8 mm，ET=4 mm | ROC=-24.2 mm; 边缘厚度=4 mm; CT=2.8 mm; 焦距=-25 mm; 组=UVFS, Size: dia 12.7 mm; 材料=UVFS; 直径=12.7 mm |
| 114-1110E | 双凹透镜，紫外熔融石英，Ø12.7 mm，f=-30 mm，R=-29.0 mm，CT=3 mm，ET=4 mm | ROC=-29.0 mm; 边缘厚度=4 mm; CT=3 mm; 焦距=-30 mm; 组=UVFS, Size: dia 12.7 mm; 材料=UVFS; 直径=12.7 mm |
| 114-1114E | 双凹透镜，紫外熔融石英，Ø12.7 mm，f=-50 mm，R=-48.0 mm，CT=2.6 mm，ET=3.4 mm | ROC=-48.0 mm; 边缘厚度=3.4 mm; CT=2.6 mm; 焦距=-50 mm; 组=UVFS, Size: dia 12.7 mm; 材料=UVFS; 直径=12.7 mm |
| 114-1118E | 双凹透镜，紫外熔融石英，Ø12.7 mm，f=-75 mm，R=-71.8 mm，CT=2.7 mm，ET=3.1 mm | ROC=-71.8 mm; 边缘厚度=3.1 mm; CT=2.7 mm; 焦距=-75 mm; 组=UVFS, Size: dia 12.7 mm; 材料=UVFS; 直径=12.7 mm |
| 114-1122E | 双凹透镜，紫外熔融石英，Ø12.7 mm，f=-100 mm，R=-95.5 mm，CT=2.8 mm，ET=3 mm | ROC=-95.5 mm; 边缘厚度=3 mm; CT=2.8 mm; 焦距=-100 mm; 组=UVFS, Size: dia 12.7 mm; 材料=UVFS; 直径=12.7 mm |
| 114-1204E | 双凹透镜，紫外熔融石英，Ø25.4 mm，f=-25 mm，R=-24.6 mm，CT=5.3 mm，ET=12 mm | ROC=-24.6 mm; 边缘厚度=12 mm; CT=5.3 mm; 焦距=-25 mm; 组=UVFS, Size: dia 25.4 mm; 材料=UVFS; 直径=25.4 mm |
| 114-1205E | 双凹透镜，紫外熔融石英，Ø25.4 mm，f=-30 mm，R=-29.0 mm，CT=3 mm，ET=8.8 mm | ROC=-29.0 mm; 边缘厚度=8.8 mm; CT=3 mm; 焦距=-30 mm; 组=UVFS, Size: dia 25.4 mm; 材料=UVFS; 直径=25.4 mm |
| 114-1208E | 双凹透镜，紫外熔融石英，Ø25.4 mm，f=-50 mm，R=-48.0 mm，CT=2.6 mm，ET=6 mm | ROC=-48.0 mm; 边缘厚度=6 mm; CT=2.6 mm; 焦距=-50 mm; 组=UVFS, Size: dia 25.4 mm; 材料=UVFS; 直径=25.4 mm |
| 114-1212E | 双凹透镜，紫外熔融石英，Ø25.4 mm，f=-75 mm，R=-71.9 mm，CT=3.8 mm，ET=6.1 mm | ROC=-71.9 mm; 边缘厚度=6.1 mm; CT=3.8 mm; 焦距=-75 mm; 组=UVFS, Size: dia 25.4 mm; 材料=UVFS; 直径=25.4 mm |
| 114-1216E | 双凹透镜，紫外熔融石英，Ø25.4 mm，f=-100 mm，R=-95.7 mm，CT=3.6 mm，ET=5.3 mm | ROC=-95.7 mm; 边缘厚度=5.3 mm; CT=3.6 mm; 焦距=-100 mm; 组=UVFS, Size: dia 25.4 mm; 材料=UVFS; 直径=25.4 mm |
| 114-1220E | 双凹透镜，紫外熔融石英，Ø25.4 mm，f=-150 mm，R=-143.4 mm，CT=4.4 mm，ET=5.3 mm | ROC=-143.4 mm; 边缘厚度=5.3 mm; CT=4.4 mm; 焦距=-150 mm; 组=UVFS, Size: dia 25.4 mm; 材料=UVFS; 直径=25.4 mm |
| 114-1224E | 双凹透镜，紫外熔融石英，Ø25.4 mm，f=-200 mm，R=-190.7 mm，CT=3 mm，ET=3.8 mm | ROC=-190.7 mm; 边缘厚度=3.8 mm; CT=3 mm; 焦距=-200 mm; 组=UVFS, Size: dia 25.4 mm; 材料=UVFS; 直径=25.4 mm |
