EKSMA 气动隔振系统 742
- 产品详情
产品图片
描述
垂直共振频率：1.5 Hz（平均负载）
水平共振频率：1.7 Hz（平均负载）
气源压力：高达600 KPa（6 bar）（87 PSI）

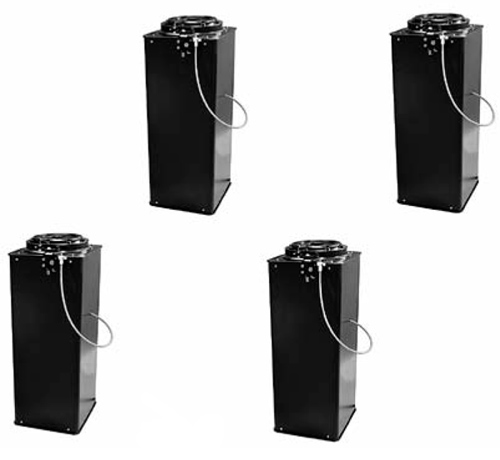

Pneumatic Vibration Isolation System 742 是对振动敏感的设备的便捷基础平台，例如显微镜、秤、干涉仪及类似设备。桌面通过一套高效的气压支撑系统与地面隔离，即带液压（油）阻尼器的气压弹簧。该系统的支撑结构坚固且轻便，提供多种尺寸规格，可支撑各种桌面尺寸。这样可以快速搭建满足多种任务需求的隔振系统。每个支撑柱的承载能力为上限 1000 kg。
技术规格
规格
| 参数 | 规格 |
|---|---|

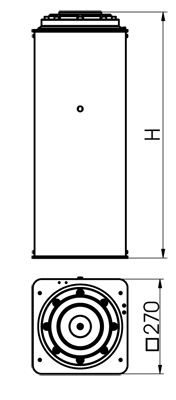

| 隔振系统高度 | H= 400, 500, 600, 700 mm |
| 垂直移动范围 | 14mm |
| 自动电平控制精度 | ±0.3 mm |
| 垂直共振频率 | 1.5 Hz (average load) |

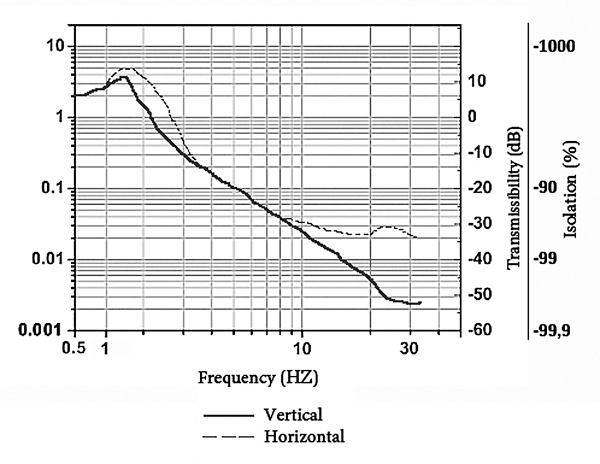

| 5 Hz 时的垂直隔振 | 85–93% |
| 10 Hz 时的垂直隔振 | 90–98% |
| 水平共振频率 | 1.7 Hz (average load) |
| 水平隔振 @ 5 Hz | 85–93% |
| 水平隔振 @ 10 Hz | 90–97% |
| 气源压力 | 600 KPa (6 bar) (87 PSI) |
| 供气插座开口 | Ø 6 mm |
| 工作湿度（）上限 | 90% |
| 工作温度范围 | 10–50 ºC |

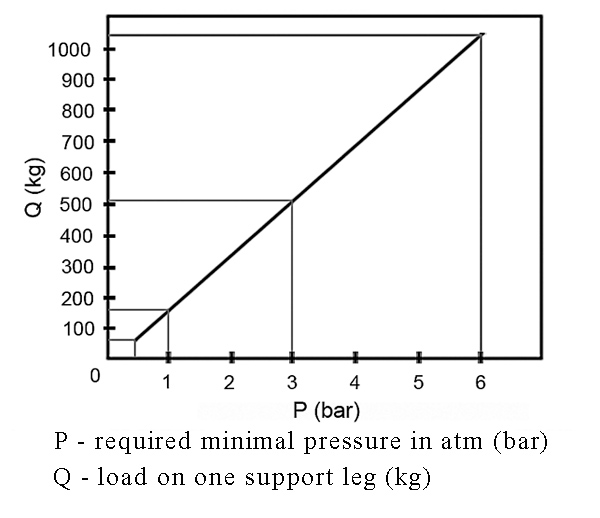

| 承重能力（6 bar 气压下） | 1,060 kg per isolator |
订购型号 (variants)
| SKU | 名称(中文) | 规格 |
|---|---|---|
| 742-4004 | 气动隔振系统 742，高400 mm | 隔离器高度=400 mm; 隔离器数量=4 |
| 742-5004 | 气动隔振系统 742，高500 mm | 隔离器高度=500 mm; 隔离器数量=4 |
| 742-6004 | 气动隔振系统 742，高600 mm | 隔离器高度=600 mm; 隔离器数量=4 |
| 742-7004 | 气动隔振系统 742，高700 mm | 隔离器高度=700 mm; 隔离器数量=4 |
