EKSMA 运动学定位调整架 840-0193

  • 产品详情

产品图片

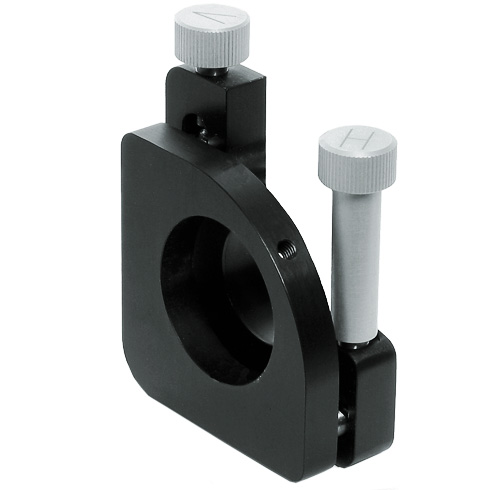

840-0193_photo

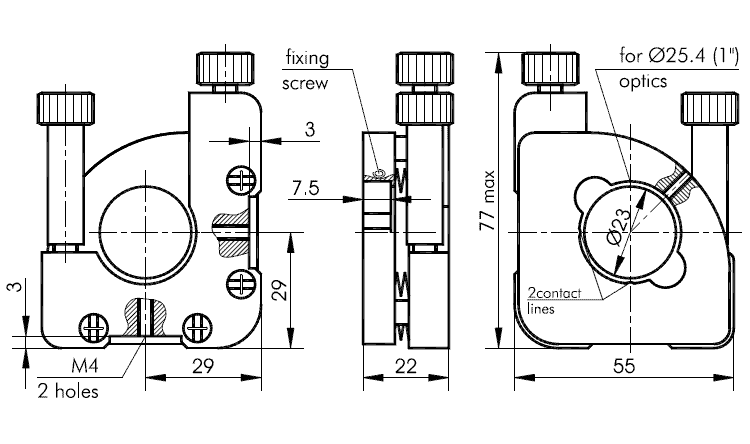

840-0193_kinematic_optical_mount

描述

  • 适用于 Ø25.4 mm（1 英寸）环形支架
  • 通光孔径为 23 mm
  • 运动学设计
  • 在 1 英寸光学调整架中尺寸最为紧凑
  • 倾斜/俯仰调节范围 ±2°
  • 灵敏度 3 角秒
  • 倾斜和俯仰调节均在光路侧面进行
  • 适用于紧凑型光学方案
  • 螺距为 0.25 mm 的精密调节螺钉
  • 调节螺钉下方设有硬化垫座

为防止损伤光学元件，紧定螺钉带有塑料端头。

技术规格

参数规格

运动学定位调整架 - STEP文件

订购型号 (variants)

SKU名称(中文)规格
840-0193万向定位调整架 840-0193
