EKSMA 偏振片支架 840-0180-A、840-0180-B
- 产品详情
产品图片
描述
- 2 个刻度，分别位于正面与外表面
- 紧凑设计，采用滚柱轴承
- 可锁定
- 360° 连续旋转
- 可直接安装直径为 1"、2" 或 3'' 的光学元件

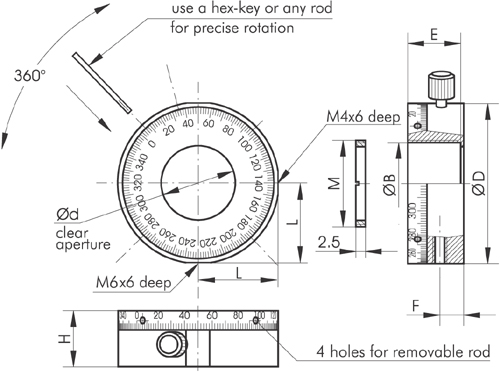

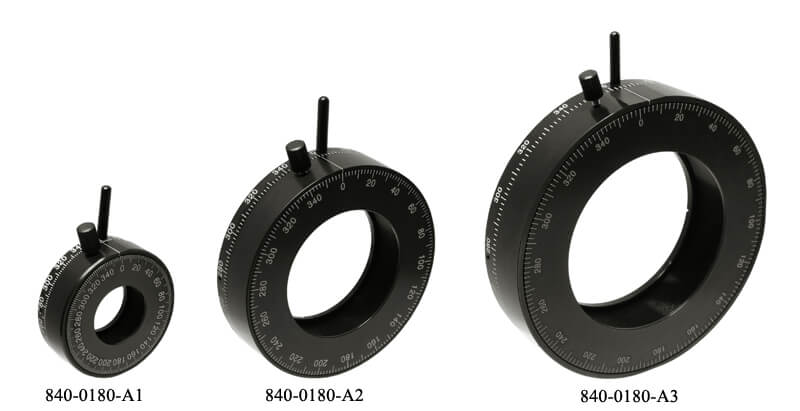

偏振片夹持器 840-0180-A 非常适合用于定位对旋转敏感的光学元件，例如偏振片或波片。提供适用于直径为 1"、2" 或 3'' 光学元件的型号。将光学元件放入中心通孔内，由螺纹压圈牢固固定。位置通过两个 360° 角度刻度指示，刻度为下限 2°。当空间不允许读取某一个刻度时，总是可以查看另一个。
夹持器底部带有 M6 和 M4 螺纹孔，可安装于支柱或底座上。
840-0180-A 配有一根可拆卸的旋转杆，可通过其上 4 个孔中的任意一个来旋转平台。

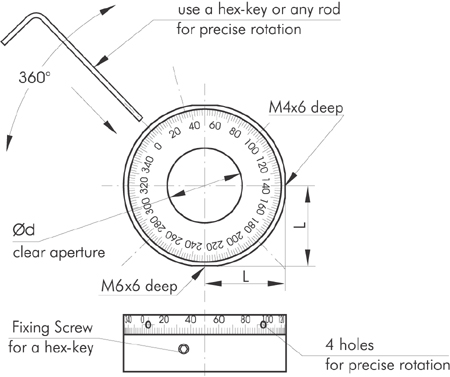

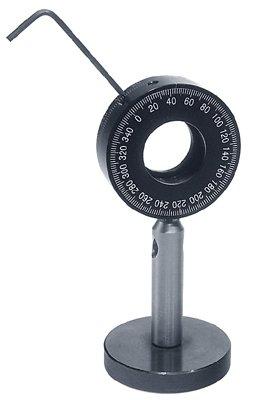

偏振片夹持器 840-0180-B 与 840-0180-A 相同，但其固定螺钉使用内六角扳手（含）拧紧，且不凸出于表面。
与 840-0180-A 相同，平台可通过任意旋转杆或同一把内六角扳手进行旋转。
夹持器由黑色阳极氧化铝制成。
技术规格
| 参数 | 规格 |
|---|---|
| 偏振片架 - SolidWorks 文件 | |
| 偏振片架 - DWG 文件 | |
| 偏振片架 - STEP 文件 |
订购型号 (variants)
| SKU | 名称(中文) | 规格 |
|---|---|---|
| 840-0180-A1 | 偏振器座 840-0180-A/840-0180-B，高17.5 mm，长25 mm，51 / 23，16.5，25.5，M27x1 / 2.5 | D，mm=51 / 23; 边缘厚度，mm=16.5; H, mm=17.5; B, mm=25.5; L, mm=25; M, mm=M27x1 / 2.5; F, mm=7.5 |
| 840-0180-A2 | 偏振器座 840-0180-A/840-0180-B，高20 mm，长40.5 mm，82 / 48，19，51.5，M53x1 / 2.5，9.5 | D，mm=82 / 48; 边缘厚度，mm=19; H, mm=20; B, mm=51.5; L, mm=40.5; M, mm=M53x1 / 2.5; F, mm=9.5 |
| 840-0180-A3 | 偏振器座 840-0180-A/840-0180-B，高26.5 mm，长57 mm，115 / 72，24.5，76.9，M78x1 / 3.5，12 | D，mm=115 / 72; 边缘厚度，mm=24.5; H, mm=26.5; B, mm=76.9; L, mm=57; M, mm=M78x1 / 3.5; F, mm=12 |
| 840-0180-B1 | 偏振器座 840-0180-A/840-0180-B，高17.5 mm，长25 mm，51 / 23，16.5，25.5，M27x1 / 2.5（SKU 840-0180-B1） | D，mm=51 / 23; 边缘厚度，mm=16.5; H, mm=17.5; B, mm=25.5; L, mm=25; M, mm=M27x1 / 2.5; F, mm=7.5 |
| 840-0180-B2 | 偏振器座 840-0180-A/840-0180-B，高20 mm，长40.5 mm，82 / 48，19，51.5，M53x1 / 2.5，9.5（SKU 840-0180-B2） | D，mm=82 / 48; 边缘厚度，mm=19; H, mm=20; B, mm=51.5; L, mm=40.5; M, mm=M53x1 / 2.5; F, mm=9.5 |
| 840-0180-B3 | 偏振器座 840-0180-A/840-0180-B，高26.5 mm，长57 mm，115 / 72，24.5，76.9，M78x1 / 3.5，12（SKU 840-0180-B3） | D，mm=115 / 72; 边缘厚度，mm=24.5; H, mm=26.5; B, mm=76.9; L, mm=57; M, mm=M78x1 / 3.5; F, mm=12 |
