EKSMA 主动隔振系统 770-5060
- 产品详情

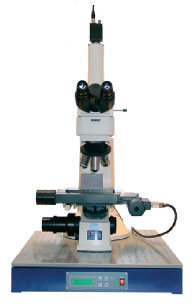

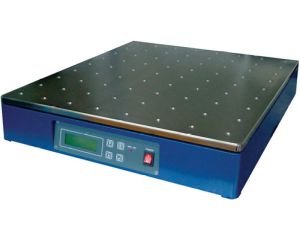

产品图片
描述
- 770-5060 的隔振起始频率为 0.7 Hz，并在 10 Hz 以上迅速提升至 40 dB；
- 不存在低频共振，意味着其性能远胜于常规的被动阻尼方案；
- 770-5090 的固有刚度赋予其出色的方向与位置稳定性；
770-5060 出色的隔振性能涵盖全部六个平动与旋转振动模式。有源隔振系统提供了一种兼顾刚度与极短稳定时间的解决方案。最实用的有源系统采用惯性速度作为反馈回路。（例如，可通过对加速度计信号进行积分来测量惯性速度）。与惯性速度成正比的信号类似于黏性阻尼力，重要的不同之处在于：该阻尼是相对于一个内部平面而言的。因此，与被动系统相反，通过增大阻尼，系统会被"粘附"在该惯性平面上，而根据定义，这意味着系统已与外界环境相隔离。
技术规格
| 参数 | 规格 |
|---|---|
| 隔振 | Dynamic 0.7 Hz to 200 Hz, mainly passive at a higher frequencies although for good stability the feedback is active at least 2 kHz. |

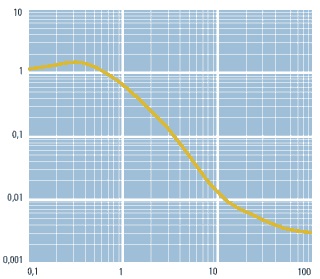

| 传递率 | See Transmissibility Curve. Above 10 Hz transmissibility <0.01 (-40 dB) |
| 负载上限 | 140 kg |
| 尺寸 | 500x600x80 mm |
| 自重 | 23 kg |
| 电气 | |
| 安全等级 | 1 |
| 功耗 | Maximum 10 W when isolating, maximum 20 W during load adjustment |
| 输入电压 | 90-120 V AC, 47-63 Hz / 200-240 V AC, 47-63 Hz |
| 保险丝 | 2x1.6 A / 250 V slow, located in the power socket on the rear side of the unit |
| 常规环境条件 | |
| 防护等级 | IP 20 |
| 温度范围 | 5-40° C |
| 相对湿度 | 10-90% (5-30° C) / 10-60% (30-40° C) |
| 应用 | 室内 |
| 海拔 | Up to 2000 m (6 500 ft) |
订购型号 (variants)
| SKU | 名称(中文) | 规格 |
|---|---|---|
| 770-5060 | 主动隔振系统 770-5060，实心板无孔 | 描述=无孔实心板 |
| 770-5060 AL | 主动隔振系统 770-5060，with aluminium breadboard 715-5060 | 描述=with aluminium breadboard 715-5060 |
| 770-5060 B | 主动隔振系统 770-5060，with breadboard 725-5060 | 描述=with breadboard 725-5060 |
