EKSMA 精调六角调节螺钉 870-0090, 870-0095

  • 产品详情

产品图片

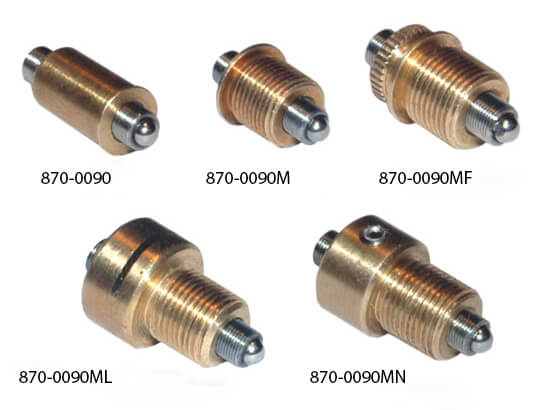

fine_hex_adjustment_screws_miniature

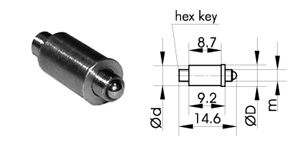

870-0090_image

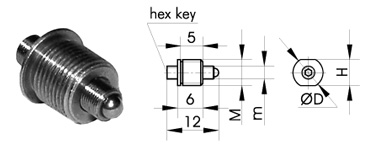

870-0090m_image

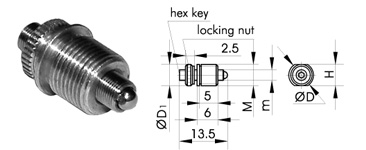

870-0090mf_image

870-0090-mn_image

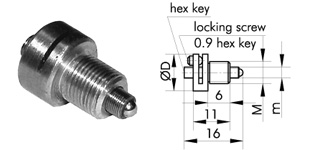

870-0090-ml

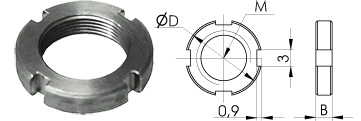

fixing_nut

描述

  • 小型（M3 或 M4）调节螺钉
  • 不锈钢螺钉
  • 带外 M6 安装螺纹的黄铜螺母
  • 内六角驱动
  • 螺距 0.25 mm
  • 行程 5 mm
  • 提供可锁紧型号

螺距为 M4×0.25 的螺钉尺寸相似。型号有：870-0095、870-0095M、870-0095ML、870-0095MN 和 870-0095MF。您可以订购我们位置调节器的可锁紧版本。有多种锁紧机构。它们锁紧精密螺钉，同时产生尽可能小的位移。每个精密螺钉的锁紧使用内六角扳手拧紧。对于可锁紧版本，请在标准单元的型号代码后添加字母"L"。

用于带螺纹套环螺钉的固定螺母 3N6X05（适用于 870-0090）和 3N8X1（适用于 870-0095）可供选用。它允许将螺钉固定在壁厚不足以容纳 6 mm 套环螺纹的任何深度处。它将固定螺钉，使锁紧螺钉处于所需方向。如果单元壁较薄，我们随螺钉附带一个固定螺母。在其他情况下，您可以单独订购螺母。

技术规格

参数规格
调节螺钉螺纹 / 870-0090 / 870-0095M3x0.25 / M4x0.25
灵敏度0.5 µm
承载能力40 N
重量0.01 kg
参数规格

精调六角调节螺钉 - Solidworks 文件

大平台旋转台 - STEP 文件

订购型号 (variants)

SKU名称(中文)规格
870-0090内六角精调螺钉 870-0090/870-0095，5.1 / 5.5，M3x0.25 / -D，mm=5,1 / 5,5; M, mm=M3x0,25 / -; D1，mm=-; H=-; 六角扳手=1,5
870-0090M内六角精调螺钉 870-0090/870-0095，- / 7，M3x0.25 / M6x0.5D，mm=- / 7; M, mm=M3x0,25 / M6x0,5; D1，mm=-; H=6; 六角扳手=1,5
870-0090MF内六角精调螺钉 870-0090/870-0095，- / 7，M3x0.25 / M6x0.5（SKU 870-0090MF）D，mm=- / 7; M, mm=M3x0.25 / M6x0.5; D1，mm=6; H=6; 六角扳手=1.5
870-0090ML内六角精调螺钉 870-0090/870-0095，- / 9，M3x0.25 / M6x0.5D，mm=- / 9; M, mm=M3x0,25 / M6x0,5; D1，mm=-; H=-; 六角扳手=1,5
870-0090MN内六角精调螺钉 870-0090/870-0095，- / 8，M3x0.25 / M6x0.5D，mm=- / 8; M, mm=M3x0,25 / M6x0,5; D1，mm=-; H=-; 六角扳手=1,5
870-0095内六角精调螺钉 870-0090/870-0095，6 / 7，M4x0.25 / -D，mm=6 / 7; M, mm=M4x0,25 / -; D1，mm=-; H=-; 六角扳手=2
870-0095M内六角精调螺钉 870-0090/870-0095，- / 9，M4x0.25 / M8x1D，mm=- / 9; M, mm=M4x0,25 / M8x1; D1，mm=-; H=8; 六角扳手=2
870-0095MF内六角精调螺钉 870-0090/870-0095，- / 9，M4x0.25 / M8x1（SKU 870-0095MF）D，mm=- / 9; M, mm=M4x0.25 / M8x1; D1，mm=8; H=8; 六角扳手=2
870-0095ML内六角精调螺钉 870-0090/870-0095，- / 11，M4x0.25 / M8x1D，mm=- / 11; M, mm=M4x0,25 / M8x1; D1，mm=-; H=-; 六角扳手=2
870-0095MN内六角精调螺钉 870-0090/870-0095，- / 10，M4x0.25 / M8x1D，mm=- / 10; M, mm=M4x0,25 / M8x1; D1，mm=-; H=-; 六角扳手=2
