EKSMA 运动学反射镜和分束镜调整架 840-0010, 840-0020, 840-0030

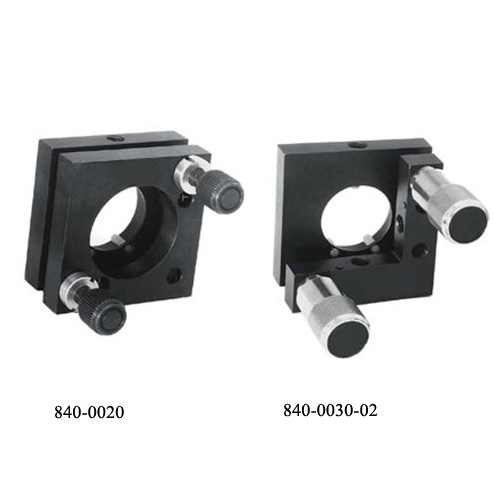

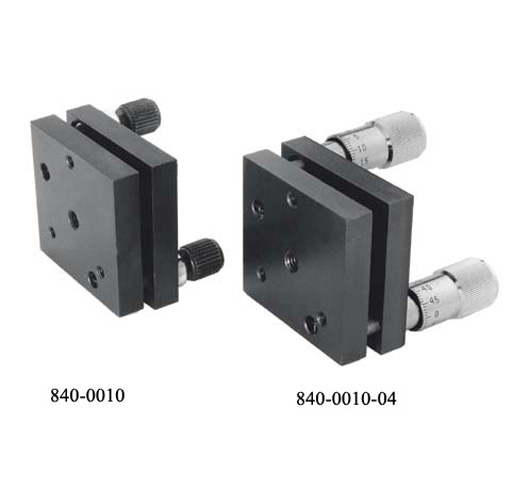

产品图片

描述

紧凑的 840‑0010 反射镜调整架，以及 840‑0020 和 840‑0030 反射镜/分光镜调整架，可对所安装元件进行精细、平滑的角度对准。它们设计用于稳定固定反射镜、分光镜、棱镜以及其他光学元件。

840‑0020 和 840‑0030 型号采用三点（采用塑料垫片和带塑料端头的螺丝固定）柔性支撑  ⌀ 22-26 mm 光学元件。

反射镜可直接安装到 840‑0010 型号调整架上。此外，840‑0010 型号调整架也可作为精密运动学倾斜台使用，通过 820‑0010 系列标准杆、820-0050 系列杆架或 820-0040 系列杆平移台进行安装。840‑0010、840‑0020 和 840‑0030 型号调整架也可以使用多种固定高度的增高块和可移动底座安装到光学平台上。这些选项可提供最稳定、最坚固的安装方式。

840-0010、840-0020、840-0030 型号配有 M6×0.5 mm 钢制螺丝和带 M10×1 mm 外螺纹的黄铜套环用于安装。840‑0010-02、840‑0020‑02 和 840‑0030‑02 型号配有 870-0010 型号精密螺丝。840‑0010-04、840‑0020‑04 和 840‑0030‑04 选项配有带读数标记的 870-0020 型号千分尺螺丝。

表面处理： 黑色氧化钢。

订购型号 (variants)
