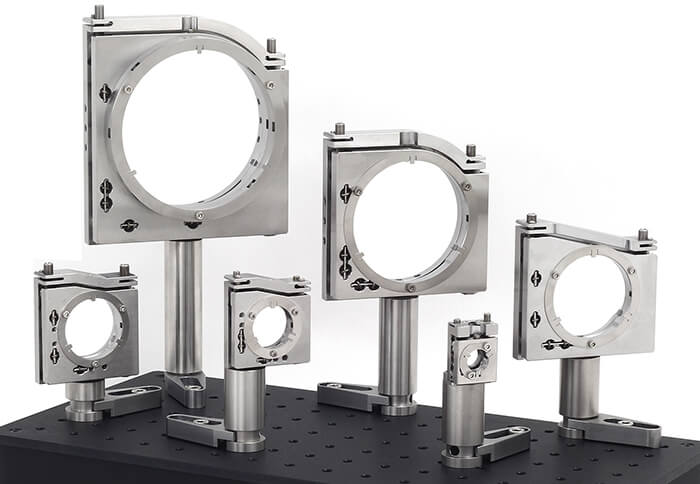

EKSMA 运动学垂直驱动光学调整架 840-0220、840-0225

  • 产品详情

产品图片

kinematic-vertical-drive-optical-mounts

mirror-mounts-with-l-shaped-spring

840-0220-mount-with-baseplate

描述

  • 适用于 1" (25.4 mm) 至 4" (101.6 mm) 的光学元件
  • 可锁紧调节螺丝
  • 灵敏度 - 2 角秒
  • 可根据要求提供真空兼容版本
  • 不锈钢制造

超稳定反射镜调整架 840-0220 和 840-0225 旨在尽量地减小由调整架引起的波前畸变。在传统调整架中，反射镜通过侧面螺钉紧固。作用于反射镜上的径向力会引起诸如像散等寄生波前畸变。这些调整架采用在正面平板弹簧和背板之间的稳固的三点反射镜悬挂结构。均匀分布的轴向力可消除波前畸变。

垂直驱动光学调整架有两种型号：840-0220 配备螺旋弹簧，840-0225 配备 L 形平板弹簧。

由于具有出色的长期稳定性，这些调整架非常适合在各种光学器件（激光谐振腔、光学子组件、空间受限应用）的工业应用中使用。

技术规格

参数规格

840-0220-01 Vertical Drive Optical Mount- DWG file

840-0220-01 Vertical Drive Optical Mount - STEP file

订购型号 (variants)

SKU名称(中文)规格
840-0220-01顶驱万向光学调整架 840-0220/840-0225，Kinematic Mount for Ø25.4 mm (1'') optics描述=Kinematic Mount for Ø25.4 mm (1'') optics; 组=带螺旋弹簧的运动学调整架
840-0220-02L顶驱万向光学调整架 840-0220/840-0225，Kinematic Mount for Ø50.8 mm (2''), 12.7 mm thickness optics描述=Kinematic Mount for Ø50.8 mm (2''), 12,7 mm thickness optics; 组=带螺旋弹簧的运动学调整架
840-0220-02S顶驱万向光学调整架 840-0220/840-0225，Kinematic Mount for Ø50.8 mm (2''), 8 mm thickness optics描述=Kinematic Mount for Ø50.8 mm (2''), 8 mm thickness optics; 组=带螺旋弹簧的运动学调整架
840-0220-03L顶驱万向光学调整架 840-0220/840-0225，Kinematic Mount for Ø76.2 mm (3''), 12.7 mm thickness optics描述=Kinematic Mount for Ø76.2 mm (3''), 12,7 mm thickness optics; 组=带螺旋弹簧的运动学调整架
840-0220-03S顶驱万向光学调整架 840-0220/840-0225，Kinematic Mount for Ø76.2 mm (3''), 8 mm thickness optics描述=Kinematic Mount for Ø76.2 mm (3''), 8 mm thickness optics; 组=带螺旋弹簧的运动学调整架
840-0220-04L顶驱万向光学调整架 840-0220/840-0225，Kinematic Mount for Ø101.6 mm (4"), 20 mm thickness optics描述=Kinematic Mount for Ø101.6 mm (4"), 20 mm thickness optics; 组=带螺旋弹簧的运动学调整架
840-0220-04S顶驱万向光学调整架 840-0220/840-0225，Kinematic Mount for Ø101.6 mm (4"), 8 mm thickness optics描述=Kinematic Mount for Ø101.6 mm (4"), 8 mm thickness optics
840-0220-15顶驱万向光学调整架 840-0220/840-0225，Kinematic Mount for Ø38.1 mm (1.5''), 8 mm thickness optics描述=Kinematic Mount for Ø38.1 mm (1.5''), 8 mm thickness optics; 组=带螺旋弹簧的运动学调整架

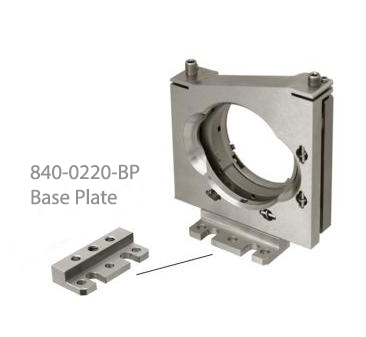

840-0220-BP顶驱万向光学调整架 840-0220/840-0225，Universal Base Plate描述=通用底板; 组=配件
840-0225-01顶驱万向光学调整架 840-0220/840-0225，Mount with L-shaped flat spring for Ø25.4 mm (1'') optics描述=Mount with L-shaped flat spring for Ø25.4 mm (1'') optics; 组=带 L 型平面弹簧的安装座
840-0225-02L顶驱万向光学调整架 840-0220/840-0225，Mount with L-shaped flat spring for Ø50.8 mm (2'') optics for 12.7mm thickness optics描述=Mount with L-shaped flat spring for Ø50.8 mm (2'') optics for 12,7mm thickness optics; 组=带 L 型平面弹簧的安装座
840-0225-02S顶驱万向光学调整架 840-0220/840-0225，Mount with L-shaped flat spring for Ø50.8 mm (2'') optics for 8mm thickness optics描述=Mount with L-shaped flat spring for Ø50.8 mm (2'') optics for 8mm thickness optics; 组=带 L 型平面弹簧的安装座
840-0225-15顶驱万向光学调整架 840-0220/840-0225，Mount with L-shaped flat spring for Ø38.1 mm (1.5'') optics, 8 mm thickness optics描述=Mount with L-shaped flat spring for Ø38.1 mm (1.5'') optics, 8 mm thickness optics; 组=带 L 型平面弹簧的安装座
